Лекция 6:

Работа с картами и планами

< Лекция 5 || Лекция 6: 12 || Лекция 7 >

Задание 1

  1. Откройте Microsoft Visio 2010.
  2. Создайте документ на основе шаблона План рабочих мест из категории шаблонов Карты и планы этажей.
  3. Определите масштаб документа 1:100. Для этого:
    • На вкладке Конструктор в группе Параметры страницы щелкните кнопку Параметры страницы (см. Рис. 6.1).
    • В окне Параметры страницы перейдите на вкладку Масштаб документа, выберите предопределенный масштаб - метрическая система мер, 1:100. Щелкните кнопку Применить, затем ОК.
  4. Используя фигуры Стена из набора элементов Стены, двери и окна начертите стены (см. Рис. 6.2).

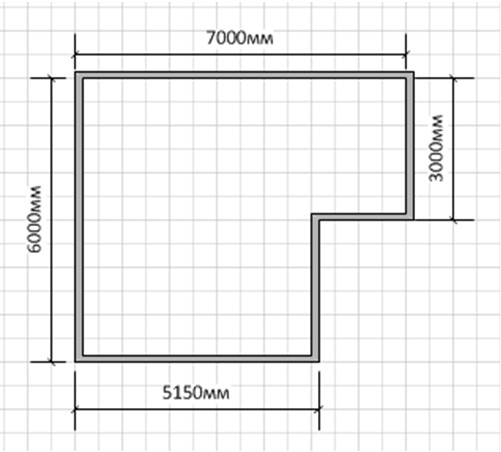

    План рабочих мест (этап 1)

    Рис. 6.2. План рабочих мест (этап 1)
  5. Поставьте перегородки внутри помещения, используя фигуру Стена из набора элементов Стены, двери и окна (см. Рис. 6.3).

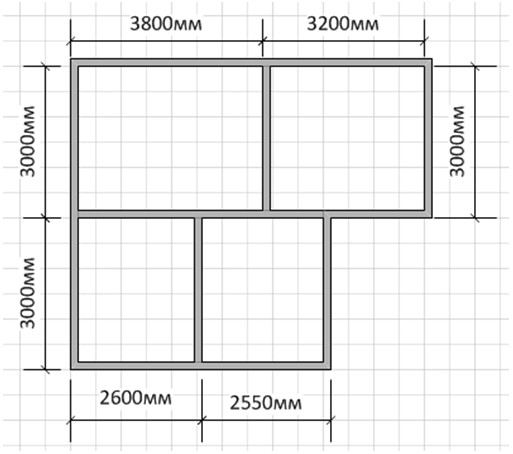

    План рабочих мест (этап 2)

    Рис. 6.3. План рабочих мест (этап 2)
  6. Вставьте двери и окна, используя соответствующие фигуры из набора элементов Стены, двери и окна (см. Рис. 6.4).

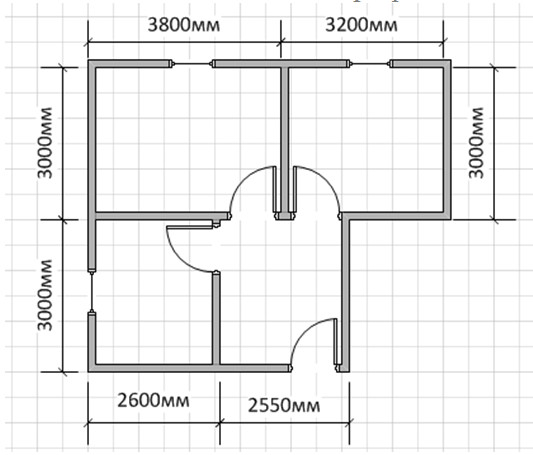

    План рабочих мест (этап 3)

    Рис. 6.4. План рабочих мест (этап 3)
  7. Используя фигуру Управляющий размер из набора элементов Стены, двери и окна, нанесите размерные лини на план (см. Рис. 6.4).
  8. Покажите на плане площади кабинетов (см. Рис. 6.5).
    План рабочих мест (этап 4)

    Рис. 6.5. План рабочих мест (этап 4)

    Для этого:

    • Перетащите на план фигуру Место из набора элементов Стены, двери и окна.
    • Поместите фигуру в пределах стен конкретного кабинета, изменив ее размеры при помощи размерных маркеров.
  9. Переименуйте вкладку листа "План помещения".
  10. Создайте новую страницу в документе, щелкнув кнопку Вставить страницу (см. Рис. 6.6). Переименуйте вкладку страницы План рабочих мест.
    Кнопка Вставить страницу

    Рис. 6.6. Кнопка Вставить страницу
  11. Скопируйте на план со страницы План помещения на страницу План рабочих мест.
  12. Удалите со страницы План рабочих мест фигуры Место и размерные линии.
  13. Расставьте мебель, компьютеры и аксессуары в офисе, используя фигуры из наборов элементов Офисная мебель, Офисное оборудование, Офисные аксессуары (см. Рис. 6.7).

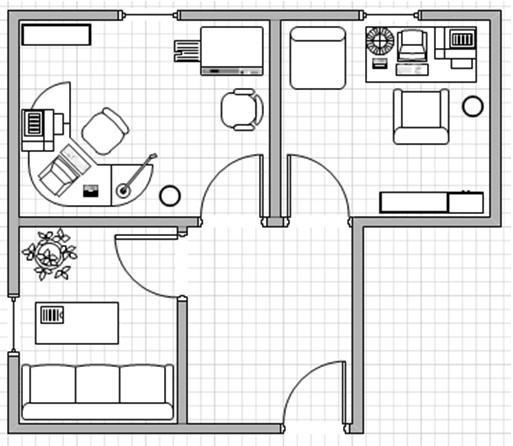

    План рабочих мест (этап 5)

    Рис. 6.7. План рабочих мест (этап 5)
  14. Сохраните документ под именем План рабочих мест. Закройте план.

Маршрутная карта

Назначение шаблона Маршрутная карта

Шаблон Маршрутная карта из категории шаблонов Карты и планы этажей содержит фигуры элементов транспортной системы, таких как автомагистрали, стоянки, пересечения, дорожные знаки, железные дороги, станции, реки и здания.

Задание 2

  1. Создайте новый документ на основе шаблона Маршрутная карта из категории шаблонов Карты и планы этажей.
  2. Используя фигуру Дорога с квадратными концами из набора элементов Дороги, постройте схему дорог: Советский пр., ул. Ленина, ул. Коммунистов (см. Рис. 6.8).
  3. Вдоль дорог поместите опознавательные знаки Автобус и Ратуша из набора элементов Ориентиры.
  4. Из набора элементов Ориентиры перетащите на схему фигуру Школа.

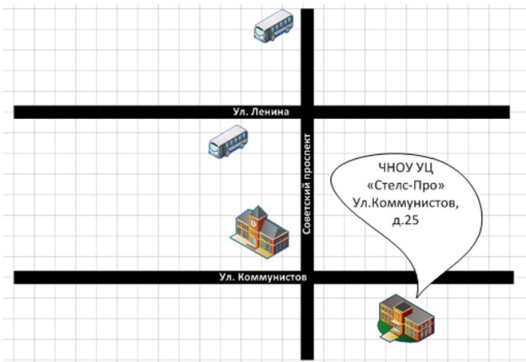

    Маршрутная карта

    увеличить изображение
    Рис. 6.8. Маршрутная карта
  5. Для этой фигуры Школа создайте надпись ЧНОУ УЦ "Стелс-Про", ул. Коммунистов, д. 25, используя инструмент Полилиния (вкладка Главная, группа Сервис).
  6. Сохраните схему под именем Маршрутная карта. Закройте документ.
