Лекция 1:

Основы работы с Microsoft Visio 2010

Лекция 1: 123 || Лекция 2 >
Аннотация: В лекции рассматриваются общие вопросы построения схем в Microsoft Visio 2010, выбора шаблона для схемы, добавления в схему фигур, соединителей, текста, а также сохранение схем в различных форматах в соответствии с целями разработки.

Общие сведения о приложении Microsoft Visio 2010

Microsoft Visio 2010 - это приложение для создания диаграмм и схем, помогающее визуализировать, исследовать и распространять сложные данные. В Microsoft Visio сложные для понимания таблицы и текст можно преобразовать в наглядные доступные схемы.

Приложение Microsoft Visio содержит современные фигуры и шаблоны для создания самых разнообразных схем в таких областях, как управление ИТ-средой, моделирование процессов, строительство и архитектурное проектирование, разработка пользовательского интерфейса, управление кадрами, проектами и т. д.

Поиск и применение шаблона

В Microsoft Visio 2010 можно использовать встроенные шаблоны, создавать собственные и искать подходящие шаблоны на веб-сайте Office.com. На сайте Office.com представлен широкий набор популярных шаблонов Microsoft Visio, включая схемы процессов, схемы сетей и планы этажей зданий.

Чтобы найти и применить шаблон в приложении Microsoft Visio, выполните указанные ниже действия.

  1. На вкладке Файл выберите команду Создать.
  2. В разделе Выберите шаблон выполните одно из указанных ниже действий.
    • Чтобы использовать один из встроенных шаблонов, в разделе Категории шаблонов выберите нужную категорию и шаблон, а затем нажмите кнопку Создать.
    • Чтобы повторно использовать шаблон, выберите его в разделе Последние использовавшиеся шаблоны и нажмите кнопку Создать.
    • Чтобы использовать ранее созданный шаблон, в разделе Другие способы приступить к работе выберите пункт Из существующего документа, перейдите к нужному файлу и нажмите кнопку Создать новый.
    • Чтобы найти шаблон на сайте Office.com, в разделе Другие способы приступить к работе выберите пункт Шаблоны Office.com, затем - нужный шаблон и нажмите кнопку Загрузить, чтобы загрузить шаблон с сайта Office.com на компьютер.
Примечание. Шаблоны на сайте Office.com можно также искать прямо из Microsoft Visio. Для поиска шаблонов на сайте Office.com выберите в разделе Другие способы приступить к работе пункт Шаблоны Office.com. В поле Поиск шаблонов на Office.com введите одно или несколько условий поиска и нажмите кнопку со стрелкой.

Задание 1

  1. Откройте Microsoft Visio 2010 (Пуск - Все программы - Microsoft Office - Microsoft Visio 2010).
  2. Создайте документ на основе шаблона Простая схема. Для этого:
    • В разделе Категории шаблонов щелкните категорию Общие.
    • В выбранной категории щелкните шаблон Простая схема.
    • Нажмите кнопку Создать.
  3. Закройте созданный документ.
  4. Создайте документ на основе шаблона Office.com Карта проблем. Для этого:
    • На вкладке Файл щелкните Создать.
    • В разделе Другие способы приступить к работе щелкните пункт Шаблоны Office.com.

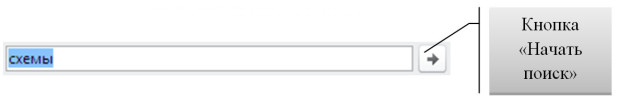

    • В поле Поиск шаблонов на Office.com впишите текст для поиска "схемы" и щелкните кнопку Начать поиск (см. Рис. 1.1).
      Поиск шаблона Office.com

      увеличить изображение
      Рис. 1.1. Поиск шаблона Office.com
    • Среди найденных шаблонов щелкните Карта проблем.
    • Нажмите кнопку Загрузить.
  5. Закройте созданный документ.
  6. Создайте документ на основе недавно использовавшего шаблона Простая схема. Для этого:
    • На вкладке Файл щелкните Создать.
    • В разделе Последние использовавшиеся шаблоны щелкните шаблон Простая схема.
    • Нажмите кнопку Создать.
  7. Закройте созданный документ.

Создание схемы

  1. На вкладке Файл выберите Создать.
  2. В разделе Выберите шаблон в группе Другие способы приступить к работе выберите вариант Новый документ.
  3. Нажмите кнопку Создать.

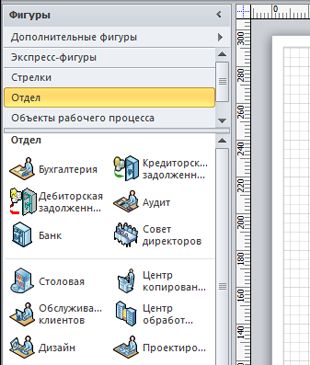

Когда откроется шаблон схемы, большая часть пространства будет занята пустой страницей схемы. Рядом будет находиться окно Фигуры, содержащее различные наборы элементов с фигурами (см. Рис. 1.2).

Окно "Фигура"

Рис. 1.2. Окно "Фигура"

Наборы элементов можно отличить по названиям в верхней части окна Фигуры; возможно, чтобы просмотреть все наборы элементов, нужно будет прокрутить область названий. Если щелкнуть название набора элементов, фигуры из этого набора появятся в области ниже.

Для добавления набора элементов в окно Фигуры выполните действия.

  1. В окне Фигуры щелкните Дополнительные фигуры.
  2. В открывшемся списке наведите мышь на название категории нужного набора элементов, затем щелкните название набора элементов.

Выбранный набор элементов появится в окне Фигуры.

Задание 2

  1. Создайте новый документ. Для этого:
    • На вкладке Файл выберите Создать.
    • В разделе Другие способы приступить к работе щелкните Новый документ.
    • Нажмите кнопку Создать.
  2. Отобразите в окне Фигуры следующие наборы элементов: Фигуры схемы аудита; Общие блоки; Простые фигуры; Фигуры временной шкалы. Для этого выполните действия:
    • В окне Фигуры щелкните Дополнительные фигуры.
    • В открывшемся списке наведите мышь на название категории нужного набора элементов, затем щелкните название набора элементов:
      • Бизнес - Бизнес-процесс - Фигуры схемы аудита;
      • Общие - Общие блоки;
      • Общие - Простые фигуры;
      • Расписания - Фигуры временной шкалы.
  3. Просмотрите фигуры каждого набора элементов. Для этого в окне Фигуры щелкните название набора и просмотрите список фигур.
  4. Измените вид отображения фигур набора Фигуры схемы аудита на Значки и данные. Для этого:
    • Щелкните называние набора Фигуры схемы аудита правой кнопкой мыши.
    • В открывшемся контекстном меню выберите Вид - Значки и данные.
  5. Закройте наборы элементов Фигуры временной шкалы и Блоки. Для этого:
    • Щелкните название набора правой кнопкой мыши.
    • В открывшемся контекстном меню выберите Закрыть.
