Лекция 9:

Списки доступа ACL. Настройка статического и динамического NAT

< Лекция 8 || Лекция 9: 1234 || Лекция 10 >

Настройка статического NAT

NAT (Network Address Translation) — трансляция сетевых адресов, технология, которая позволяет преобразовывать (изменять) IP адреса и порты в сетевых пакетах. NAT используется чаще всего для осуществления доступа устройств из локальной сети предприятия в Интернет, либо наоборот для доступа из Интернет на какой-либо ресурс внутри сети. Локальная сеть предприятия строится на частных IP адресах:

  • 10.0.0.0 — 10.255.255.255 (10.0.0.0/255.0.0.0 (/8))
  • 172.16.0.0 — 172.31.255.255 (172.16.0.0/255.240.0.0 (/12))
  • 192.168.0.0 — 192.168.255.255 (192.168.0.0/255.255.0.0 (/16))

Эти адреса не маршрутизируются в Интернете, и провайдеры должны отбрасывать пакеты с такими IP адресами отправителей или получателей. Для преобразования частных адресов в Глобальные (маршрутизируемые в Интернете) применяют NAT.

Новый термин

NAT — технология трансляции сетевых адресов, т.е. подмены адресов (или портов) в заголовке IP-пакета. Другими словами, пакет, проходя через маршрутизатор, может поменять свой адрес источника и/или назначения. Подобный механизм служит для обеспечения доступа из LAN, где используются частные IP-адреса, в Internet, где используются глобальные IP-адреса.

Существует три вида трансляции Static NAT, Dynamic NAT, Overloading (PAT).

  • Static NAT (статический NAT) осуществляет преобразование IP адреса один к одному, то есть сопоставляется один адрес из внутренней сети с одним адресом из внешней сети. Иными словами, при прохождении через маршрутизатор, адрес(а) меняются на строго заданный адрес, один-к-одному (Например, 10.1.1.5 всегда заменяется на 11.1.1.5 и обратно). Запись о такой трансляции хранится неограниченно долго, пока есть соответствующая строчка в конфигурации роутера.
  • Dynamic NAT (динамический NAT) производит преобразование внутреннего адреса/ов в один из группы внешних адресов. То есть, перед использованием динамической трансляции, нужно задать nat-пул внешних адресов. В этом случае при прохождении через маршрутизатор, новый адрес выбирается динамически из некоторого диапазона адресов, называемого пулом (pool). Запись о трансляции хранится некоторое время, чтобы ответные пакеты могли быть доставлены адресату. Если в течение некоторого времени трафик по этой трансляции отсутствует, трансляция удаляется и адрес возвращается в пул. Если требуется создать трансляцию, а свободных адресов в пуле нет, то пакет отбрасывается. Иными словами, хорошо бы, чтобы число внутренних адресов было ненамного больше числа адресов в пуле, иначе высока вероятность проблем с выходом в WAN.
  • Overloading(или PAT) позволяет преобразовывать несколько внутренних адресов в один внешний. Для осуществления такой трансляции используются порты, поэтому такой NAT называют PAT (Port Address Translation). С помощью PAT можно преобразовывать внутренние адреса во внешний адрес, заданный через пул или через адрес на внешнем интерфейсе.

Практическая работа 9-3-1. Статическая трансляция адресов NAT

На рис. 9.17 имеется внешний адрес 20.20.20.20 (внешний интерфейс fa0/1) и внутренняя сеть 10.10.10.0 (внутренний интерфейс fa0/0). Нужно настроить NAT. Предполагается, что адреса уже прописаны, и сеть поднята (рабочая).

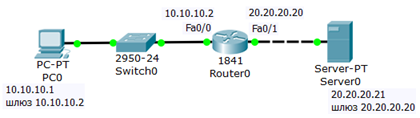

Схема сети

Рис. 9.17. Схема сети

На R0 добавляем access-list, разрешаем всё (any)

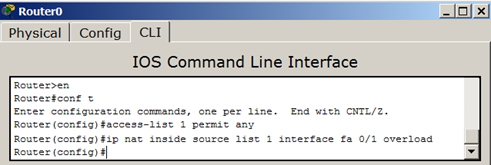

Разрешаем весь трафик, то есть, любой IP адрес ( рис. 9.18).

Составляем лист допуска

Рис. 9.18. Составляем лист допуска

Создаём правило трансляции

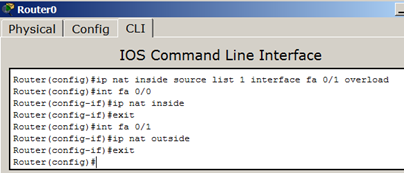

Теперь настроим трансляцию на интерфейсах (на внутреннем inside, на внешнем – outside), то есть, для R0 указываем внутренний и внешний порты ( рис. 9.19).

Для R0 назначаем внутренний и внешний порты

Рис. 9.19. Для R0 назначаем внутренний и внешний порты

Выходим из режима глобального конфигурирования и записываем настройки роутера в микросхему памяти ( рис. 9.20).

Сохраняем настройки в ОЗУ

Рис. 9.20. Сохраняем настройки в ОЗУ

Проверяем работу сети (просмотр состояния таблицы NAT)

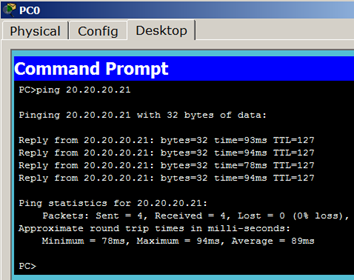

С PC0 пингуем провайдера и убеждаемся, что PC1 и сервер могут общаться ( рис. 9.21).

Из внутренней сети пингуем внешнюю сеть

Рис. 9.21. Из внутренней сети пингуем внешнюю сеть

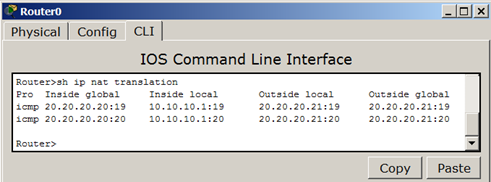

Для просмотра состояния таблицы NAT, одновременно с пингом используйте команду Router#sh ip nat translations (я запустил пинг с машины 10.10.10.1, т.е., с PC1 на адрес 20.20.20.21, т.е., на S0) – рис. 9.22.

Вовремя пинга просматриваем состояние таблицы NAT

Рис. 9.22. Вовремя пинга просматриваем состояние таблицы NAT

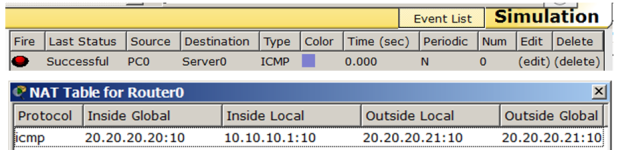

Убеждаемся в успешной маршрутизации в режиме симуляции ( рис. 9.23).

Связь PC0 и S0 работает

Рис. 9.23. Связь PC0 и S0 работает

Задание 9.3

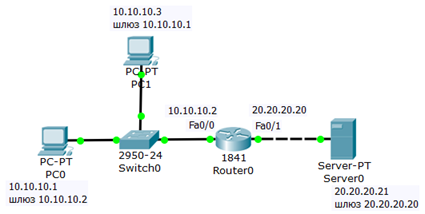

Если в схему добавить PC1 ( рис. 9.24), то будет ли работать статический NAT между ним и S0?

Задание для самостоятельной работы

Рис. 9.24. Задание для самостоятельной работы

Решение задачи приведено в виде файла task-9-3.pkt.

Практическая работа 9-3-2. Настройка статического NAT

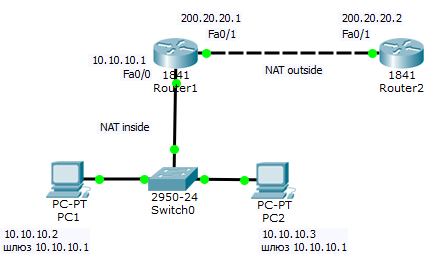

Статический NAT - сопоставляет один NAT inside (внутренний=частный локальный ip-адрес) с одним NAT outside (глобальным=публичным внешним ip-адресом) – рис. 9.25. Здесь ISP (Internet Service Provider) - поставщик Интернет-услуг (Интернет-провайдер).

Схема сети

Рис. 9.25. Схема сети

Алгоритм настройки R1

Ниже приведена последовательность команд конфигурирования маршрутизатора R1 по шагам.

Шаг 1. Настройка дефолта на R1

R1(config)# ip route 0.0.0.0 0.0.0.0 200.20.20.2

Шаг 2. Настройка внутреннего интерфейса в отношение NAT

R1(config)# interface fastethernet 0/0
R1(config-if)# ip nat inside

Шаг 3. Настройка внешнего интерфейса в отношение NAT

R1(config)# interface fastethernet 0/1
R1(config-if)# ip nat outside

Шаг 4. Настройка сопоставления ip-адресов.

R1(config)# ip nat inside source static 10.10.10.2 200.10.21.5

В результате этой команды ip-адресу 200.10.21.5 всегда будет соответствовать внутренний ip-адрес 10.10.10.2, т.е. если мы будем обращаться к адресу 200.10.21.5 то отвечать будет PC1.

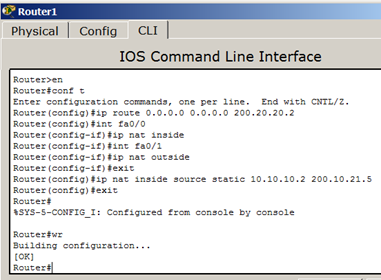

Полный листинг команд приведен на рис. 9.26.

Полный листинг команд по настройке R1

Рис. 9.26. Полный листинг команд по настройке R1

Команды для проверки работы NAT

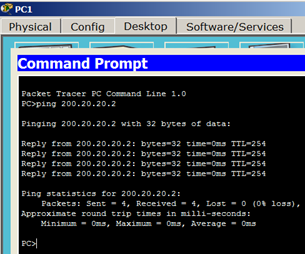

Проверим связь PC1 и R2 ( рис. 9.27).

PC1 видит R2

Рис. 9.27. PC1 видит R2

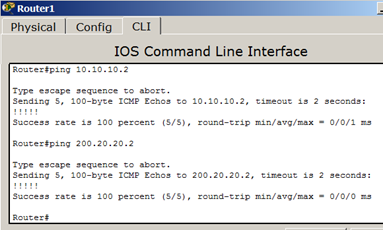

Проверим, что R1 видит соседние сети ( рис. 9.28).

R1 видит PC1 и R2

Рис. 9.28. R1 видит PC1 и R2

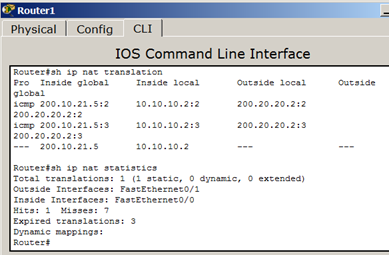

Проверим механизм работы статического NAT: команда show ip nat translations выводит активные преобразования, а команда show ip nat statistics выводит статистику по NAT преобразованиям ( рис. 9.29).

Проверка механизма работы статического NAT

Рис. 9.29. Проверка механизма работы статического NAT

Из иллюстрации видим, что глобальному ip-адресу 200.10.21.5 соответствует локальный ip-адрес 10.10.10.2,а также, какой интерфейс является внешним, а какой -внутренним.

Рабочая схема сети данного примера представлена в виде файла task-9-4.pkt.
