Лекция 7:

Инфологическое моделирование

< Лекция 6 || Лекция 7: 123 || Лекция 8 >
Аннотация: Лекция посвящена семантическим моделям, используемым в современных CASE-системах

Инфологическая модель применяется на втором этапе проектирования БД, то есть после словесного описания предметной области. Зачем нужна инфологическая модель и какую пользу она дает проектировщикам? Еще раз хотим напомнить, что процесс проектирования длительный, он требует обсуждений с заказчиком, со специалистами в предметной области. Наконец, при разработке серьезных корпоративных информационных систем проект базы данных является тем фундаментом, на котором строится вся система в целом, и вопрос о возможном кредитовании часто решается экспертами банка на основании именно грамотно сделанного инфологического проекта БД. Следовательно, инфологическая модель должна включать такое формализованное описание предметной области, которое легко будет "читаться" не только специалистами по базам данных. И это описание должно быть настолько емким, чтобы можно было оценить глубину и корректность проработки проекта БД, и конечно, как говорилось раньше, оно не должно быть привязано к конкретной СУБД. Выбор СУБД — это отдельная задача, для корректного ее решения необходимо иметь проект, который не привязан ни к какой конкретной СУБД.

Инфологическое проектирование прежде всего связано с попыткой представления семантики предметной области в модели БД. Реляционная модель данных в силу своей простоты и лаконичности не позволяет отобразить семантику, то есть смысл предметной области. Ранние теоретико-графовые модели в большей степени отображали семантику предметной области. Они в явном виде определяли иерархические связи между объектами предметной области.

Проблема представления семантики давно интересовала разработчиков, и в семидесятых годах было предложено несколько моделей данных, названных семантическими моделями. К ним можно отнести семантическую модель данных, предложенную Хаммером ( Hammer ) и Мак-Леоном ( McLeon ) в 1981 году, функциональную модель данных Шипмана ( Shipman ), также созданную в 1981 году, модель "сущность—связь", предложенную Ченом ( Chen ) в 1976 году, и ряд других моделей. У всех моделей были свои положительные и отрицательные стороны, но испытание временем выдержала только последняя. И в настоящий момент именно модель Чена "сущность—связь", или "Entity Relationship", стала фактическим стандартом при инфологическом моделировании баз данных. Общепринятым стало сокращенное название ER-модель, большинство современных CASE-средств содержат инструментальные средства для описания данных в формализме этой модели. Кроме того, разработаны методы автоматического преобразования проекта БД из ER-модели в реляционную, при этом преобразование выполняется в даталогическую модель, соответствующую конкретной СУБД. Все CASE-системы имеют развитые средства документирования процесса разработки БД, автоматические генераторы отчетов позволяют подготовить отчет о текущем состоянии проекта БД с подробным описанием объектов БД и их отношений как в графическом виде, так и в виде готовых стандартных печатных отчетов, что существенно облегчает ведение проекта.

В настоящий момент не существует единой общепринятой системы обозначений для ER-модели и разные CASE-системы используют разные графические нотации, но разобравшись в одной, можно легко понять и другие нотации.

Модель "сущность-связь"

Как любая модель, модель "сущность—связь" имеет несколько базовых понятий, которые образуют исходные кирпичики, из которых строятся уже более сложные объекты по заранее определенным правилам.

Эта модель в наибольшей степени согласуется с концепцией объектно-ориентированного проектирования, которая в настоящий момент несомненно является базовой для разработки сложных программных систем, поэтому многие понятия вам могут показаться знакомыми, и если это действительно так, то тем проще вам будет освоить технологию проектирования баз данных, основанную на ER-модели.

В основе ER-модели лежат следующие базовые понятия:

  • Сущность,с помощью которой моделируется класс однотипных объектов. Сущность имеет имя, уникальное в пределах моделируемой системы. Так как сущность соответствует некоторому классу однотипных объектов, то предполагается, что в системе существует множество экземпляров данной сущности. Объект, которому соответствует понятие сущности, имеет свой набор атрибутов — характеристик, определяющих свойства данного представителя класса. При этом набор атрибутов должен быть таким, чтобы можно было различать конкретные экземпляры сущности. Например, у сущности Сотрудник может быть следующий набор атрибутов: Табельный номер, Фамилия, Имя, Отчество, Дата рождения, Количество детей, Наличие родственников за границей. Набор атрибутов, однозначно идентифицирующий конкретный экземпляр сущности, называют ключевым.Для сущности Сотрудник ключевым будет атрибут Табельный номер, поскольку для всех сотрудников данного предприятия табельные номера будут различны. Экземпляром сущности Сотрудник будет описание конкретного сотрудника предприятия. Одно из общепринятых графических обозначений сущности — прямоугольник, в верхней части которого записано имя сущности, а ниже перечисляются атрибуты, причем ключевые атрибуты помечаются, например, подчеркиванием или специальным шрифтом (рис. 7.1):
    Пример определения сущности в модели ER

    Рис. 7.1. Пример определения сущности в модели ER

    Между сущностями могут быть установлены связи — бинарные ассоциации, показывающие, каким образом сущности соотносятся или взаимодействуют между собой. Связь может существовать между двумя разными сущностями или между сущностью и ей же самой (рекурсивная связь).Она показывает, как связаны экземпляры сущностей между собой. Если связь устанавливается между двумя сущностями, то она определяет взаимосвязь между экземплярами одной и другой сущности. Например, если у нас есть связь между сущностью "Студент" и сущностью "Преподаватель" и эта связь — руководство дипломными проектами, то каждый студент имеет только одного руководителя, но один и тот же преподаватель может руководить множеством студентов-дипломников. Поэтому это будет связь "один-ко-многим" (1:М), один со стороны "Преподаватель" и многие со стороны "Студент" (см. рис. 7.2).

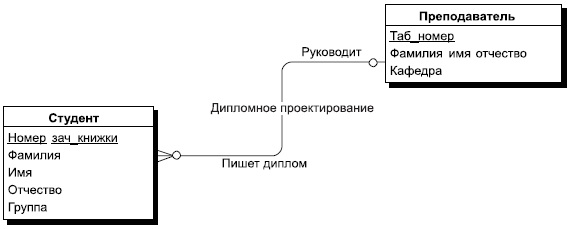

    Пример отношения "один-ко-многим" при связывании сущностей "Студент" и "Преподаватель"

    Рис. 7.2. Пример отношения "один-ко-многим" при связывании сущностей "Студент" и "Преподаватель"

    В разных нотациях мощность связи изображается по-разному. В нашем примере мы используем нотацию CASE системы POWER DESIGNER, здесь множественность изображается путем разделения линии связи на 3. Связь имеет общее имя "Дипломное проектирование" и имеет имена ролей со стороны обеих сущностей. Со стороны студента эта роль называется "Пишет диплом под руководством", со стороны преподавателя эта связь называется "Руководит". Графическая интерпретация связи позволяет сразу прочитать смысл взаимосвязи между сущностями, она наглядна и легко интерпретируема. Связи делятся на три типа по множественности: один-к-одному (1:1), один-ко-многим (1:M), многие-ко-многим (M:M). Связь один-к-одному означает, что экземпляр одной сущности связан только с одним экземпляром другой сущности. Связь 1: M означает, что один экземпляр сущности, расположенный слева по связи, может быть связан с несколькими экземплярами сущности, расположенными справа по связи. Связь "один-к-одному" (1:1) означает, что один экземпляр одной сущности связан только с одним экземпляром другой сущности, а связь "многие-ко-многим" (M:M) означает, что один экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и наоборот, один экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности. Например, если мы рассмотрим связь типа "Изучает" между сущностями "Студент" и "Дисциплина", то это связь типа "многие-ко-многим" (M:M), потому что каждый студент может изучать несколько дисциплин, но и каждая дисциплина изучается множеством студентов. Такая связь изображена на рис. 7.3.

  • Между двумя сущностями может быть задано сколько угодно связей с разными смысловыми нагрузками. Например, между двумя сущностями "Студент" и "Преподаватель" можно установить две смысловые связи, одна — рассмотренная уже ранее "Дипломное проектирование", а вторая может быть условно названа "Лекции", и она определяет, лекции каких преподавателей слушает данный студент и каким студентам данный преподаватель читает лекции. Ясно, что это связь типа многие-ко-многим.Пример этих связей приведен на рис. 7.3.
    Пример моделирования связи "многие-ко-многим"

    Рис. 7.3. Пример моделирования связи "многие-ко-многим"
  • Связь любого из этих типов может быть обязательной,если в данной связи должен участвовать каждый экземпляр сущности, необязательной — если не каждый экземпляр сущности должен участвовать в данной связи. При этом связь может быть обязательной с одной стороны и необязательной с другой стороны.Обязательность связи тоже по-разному обозначается в разных нотациях. Мы снова используем нотацию POWER DESIGNER. Здесь необязательность связи обозначается пустым кружочком на конце связи, а обязательность перпендикулярной линией, перечеркивающей связь. И эта нотация имеет простую интерпретацию. Кружочек означает, что ни один экземпляр не может участвовать в этой связи. А перпендикуляр интерпретируется как то, что по крайней мере один экземпляр сущности участвует в этой связи. Рассмотрим для этого ранее приведенный пример связи "Дипломное проектирование". На нашем рисунке эта связь интерпретируется как необязательная с двух сторон. Но ведь на самом деле каждый студент, который пишет диплом, должен иметь своего руководителя дипломного проектирования, но, с другой стороны, не каждый преподаватель должен вести дипломное проектирование. Поэтому в данной смысловой постановке изображение этой связи изменится и будет выглядеть таким, как представлено на рис. 7.4.
Пример обязательной и необязательной связи между сущностями

Рис. 7.4. Пример обязательной и необязательной связи между сущностями

Кроме того, в ER-модели допускается принцип категоризации сущностей. Это значит, что, как и в объектно-ориентированных языках программирования, вводится понятие подтипа сущности, то есть сущность может быть представлена в виде двух или более своих подтипов — сущностей,каждая из которых может иметь общие атрибуты и отношения и/или атрибуты и отношения, которые определяются однажды на верхнем уровне и наследуются на нижнем уровне. Все подтипы одной сущности рассматриваются как взаимоисключающие, и при разделении сущности на подтипы она должна быть представлена в виде полного набора взаимоисключающих подтипов. Если на уровне анализа не удается выявить полный перечень подтипов, то вводится специальный подтип, называемый условно ПРОЧИЕ, который в дальнейшем может быть уточнен. В реальных системах бывает достаточно ввести подтипизацию на двух-трех уровнях.
