Опубликован: 02.08.2007 | Уровень: специалист | Доступ: платный
Лекция 2:

Предметная область базы данных и ее модели

< Лекция 1 || Лекция 2: 123456 || Лекция 3 >

Диаграммы "сущность-связь"

Типичной формой документирования информационной модели предметной области являются диаграммы "сущность-связь" ( ER -диаграммы). ER-диаграмма позволяет графически представить все элементы информационной модели согласно простым, интуитивно понятным, но строго определенным правилам - нотациям. Далее мы будем пользоваться условными обозначениями, принятыми в методологии информационного проектирования.

Построение ER -диаграмм, как правило, ведется с использованием CASE -средств. Выбор CASE -средств и способы работы с ними в настоящем курсе не обсуждаются.

Документирование сущностей и атрибутов

Сущность на ER-диаграмме представляется прямоугольником с именем в верхней части. Будем использовать английские слова для именования элементов модели.

Представление сущности Person (персонал) на ER-диаграмме

Рис. 2.3. Представление сущности Person (персонал) на ER-диаграмме
Представление сущности Person с атрибутами и уникальным идентификатором сущности

Рис. 2.4. Представление сущности Person с атрибутами и уникальным идентификатором сущности

В прямоугольнике перечисляются атрибуты сущности, при этом атрибуты, составляющие уникальный идентификатор сущности, подчеркиваются.

Документирование доменов

Домены назначаются аналитиками и фиксируются в специальном документе - словаре данных (Data Dictionary). На стадиях разработки логической и физической моделей реляционной базы данных домены уточняются в сущностях на ER-диаграмме.

Проектировщик базы данных должен тщательным образом изучить домены каждого атрибута с точки зрения их реализуемости в СУБД, с участием аналитиков внести в них изменения, если условие реализуемости не выполняется. При этом проектировщик руководствуется следующим:

  • для реализации реляционной базы данных требуется использовать реляционную СУБД, например Oracle;
  • в большинстве реляционных СУБД в качестве языка манипулирования и описания данных используется диалект SQL, поддерживающий определенные стандарты, например ANSI SQL-92.

Пример. Изначально домен атрибута Photo (Фотография) сущности Person (Персона) был определен как Image (Рисунок). Проектировщик базы данных должен изменить значение домена на LONG RAW (СУБД Oracle) или BLOB (двоичный большой объект) ( SQL-92 ).

Визуализация определения доменов атрибутов на ER-диаграмме при создании физической модели реляционной базы данных

Рис. 2.5. Визуализация определения доменов атрибутов на ER-диаграмме при создании физической модели реляционной базы данных

Документирование отношений (связей)

Отношение (связь) сущностей на ER -диаграмме изображается линией, соединяющей эти сущности.

Степень связи изображается с помощью символа "птичья лапка"1, указывающего на то, что в связи участвует много (N) экземпляров сущности, и одинарной горизонтальной чертой, указывающей на то, что в связи участвует один экземпляр сущности.

Необязательный класс принадлежности сущности к связи изображается с помощью кружочка на линии отношения рядом с сущностью, обязательный класс принадлежности - с помощью вертикальной черты на линии отношения рядом с сущностью.

Отношение читается вдоль линии либо слева направо, либо справа налево. На рис. 2.6 представлено следующее отношение: каждая специальность по образованию должна быть зарегистрирована за определенным физическим лицом (персоной), физическое лицо может иметь одну или более специальностей по образованию.

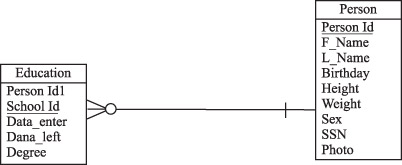

Представление отношения между двумя сущностями на ER-диаграмме

Рис. 2.6. Представление отношения между двумя сущностями на ER-диаграмме

Как правило, отношения на ER-диаграммах именуются с обеих сторон.

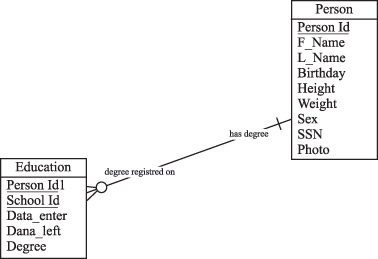

Связанные сущности с названием сторон

Рис. 2.7. Связанные сущности с названием сторон

Документирование супертипов и подтипов

Супертипы и подтипы, так же как и сущности, обозначаются на ER-диаграмме с помощью прямоугольников. Отношения между ними изображаются с помощью "вилки", имеющей в точке ветвления полукруг.

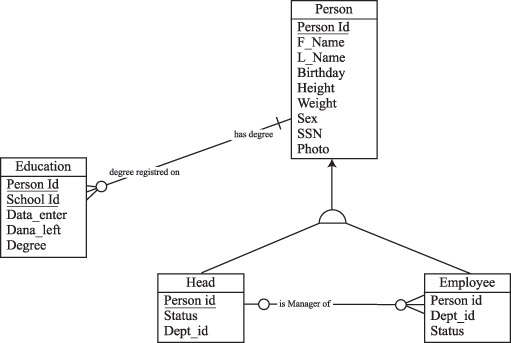

Изображение супертипа Person с двумя подтипами Head и Employee

Рис. 2.8. Изображение супертипа Person с двумя подтипами Head и Employee

Супертип Person (Персона) содержит общие для своих подтипов Head (Руководитель) и Employee (Служащий) атрибуты. Подтипы содержат только атрибуты, характерные для выделенных категорий. Предложенная конструкция реализует отношение подчиненности в иерархии организации согласно ее штатному расписанию.

Изучив и проверив качество информационной модели данных предметной области, представленной в виде набора ER-диаграмм, проектировщик базы данных может приступать к созданию логической модели базы данных.
