Лекция 8:

Разработка диаграммы последовательности и редактирование свойств ее элементов

< Лекция 7 || Лекция 8: 1234 || Лекция 9 >

Добавление объекта на диаграмму последовательности и редактирование его свойств

Добавить объект на диаграмму последовательности можно как стандартным образом с помощью соответствующей кнопки на специальной панели инструментов, так и более удобным способом - с помощью перетаскивания изображения пиктограммы класса из браузера на свободное место рабочего листа диаграммы последовательности.

В результате этих действий на диаграмме последовательности появится изображение объекта с именем класса, маркерами изменения его геометрических размеров и вертикальной пунктирной линией, означающей линию жизни этого объекта (рис. 8.1).

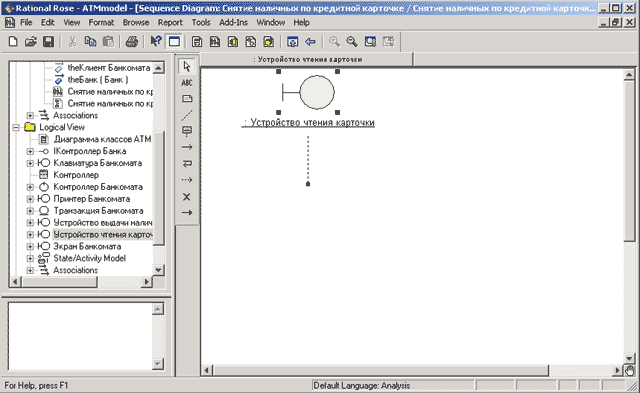

Диаграмма последовательности после добавления анонимного объекта класса Устройство чтения карточки

Рис. 8.1. Диаграмма последовательности после добавления анонимного объекта класса Устройство чтения карточки

Так же как и для диаграммы кооперации, для диаграммы последовательности каждый добавляемый объект по умолчанию считается анонимным. При необходимости можно задать собственное имя объекта, для чего уже известным способом (например, двойным щелчком на изображении объекта на диаграмме) следует вызвать диалоговое окно свойств объекта, которое аналогично объектам диаграммы кооперации (рис. 7.2).
