Лекция 8:

Разработка диаграммы последовательности и редактирование свойств ее элементов

< Лекция 7 || Лекция 8: 1234 || Лекция 9 >

Добавление сообщения на диаграмму последовательности и редактирование его свойств

Для добавления сообщения между предварительно размещенными на диаграмме объектами нужно с помощью левой кнопки мыши нажать кнопку с изображением сообщения на специальной панели инструментов, отпустить левую кнопку мыши, щелкнуть левой кнопкой мыши на изображении линии жизни одного объекта на диаграмме и отпустить ее на изображении линии жизни второго объекта.

В результате этих действий на диаграмме появится изображение сообщения, передаваемого, например, от экземпляра актера Клиент Банкомата объекту класса Устройство чтения карточки. Поскольку кнопка с изображением актера отсутствует на специальной панели инструментов диаграммы последовательности, соответствующий объект следует предварительно поместить на диаграмму способом перетаскивания пиктограммы актера из браузера проекта. При этом изображение линии жизни у соответствующей пары объектов изменится на изображение фокуса управления (рис. 8.2).

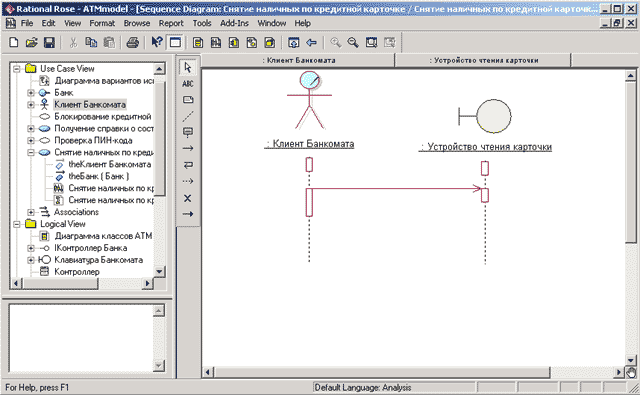

Диаграмма последовательности после добавления сообщения от экземпляра актера Клиент Банкомата к объекту класса Устройства чтения карточки

Рис. 8.2. Диаграмма последовательности после добавления сообщения от экземпляра актера Клиент Банкомата к объекту класса Устройства чтения карточки

Для спецификации свойств добавленного сообщения предназначено специальное окно, которое можно открыть двойным щелчком на изображении сообщения на диаграмме последовательности. Имя сообщения можно выбрать на вкладке General (Общие) из выпадающего списка операций соответствующего класса-приемника (рис. 8.3).

Диалоговое окно спецификации свойств сообщения

Рис. 8.3. Диалоговое окно спецификации свойств сообщения

Имя сообщения можно выбрать также из контекстного меню сообщения, в котором перечислены все операции класса-приемника данного сообщения (рис. 8.4). При необходимости в контекстном меню можно задать новую операцию, в этом случае следует выбрать строку <new operation>. При этом откроется диалоговое окно спецификации свойств новой операции класса-приемника (см. рис. 5.4), особенности редактирования которых были рассмотрены ранее в лекции 5.

Контекстное меню сообщения на диаграмме последовательности

Рис. 8.4. Контекстное меню сообщения на диаграмме последовательности

Для рассматриваемой модели банкомата в качестве имени первого сообщения следует выбрать операцию прочитать идентификатор карточки(). После выбора операции для данного сообщения следует нажать кнопку Apply или OK, в результате чего имя сообщения будет изображено на диаграмме последовательности рядом с линией сообщения (рис. 8.5).

Диаграмма последовательности после добавления сообщения  от экземпляра актера Клиент Банкомата к объекту класса Устройство чтения карточки

Рис. 8.5. Диаграмма последовательности после добавления сообщения от экземпляра актера Клиент Банкомата к объекту класса Устройство чтения карточки

Построение диаграммы последовательности сводится к добавлению и редактированию свойств отдельных объектов и сообщений. Доступ к окну спецификации свойств соответствующих элементов возможен также либо через контекстное меню, либо с помощью операции главного меню Browse \to Specification (Обзор \to Спецификация). При добавлении сообщений на диаграмму последовательности они получают по умолчанию свой номер в общей последовательности сообщений.

Следует заметить, что по умолчанию нумерация сообщений на диаграмме последовательности может быть отключена. При необходимости показать номера сообщений следует выполнить операцию главного меню: Tools \to Options (Инструменты \to Параметры), открыть вкладку Diagram (Диаграмма) и выставить отметку выбора строки Sequence numbering (Нумерация сообщений на диаграмме последовательности) в группе свойств Display (рис. 8.6).

Диалоговое окно спецификации свойств модели

Рис. 8.6. Диалоговое окно спецификации свойств модели

Это же окно спецификации свойств модели можно открыть с помощью операции главного меню: View \to Toolbars \to Configure (Вид \to Панели инструментов \to Настроить),

Для детальной спецификации свойств сообщений на диаграмме последовательности можно использовать также группу свойств Synchronization (Синхронизация) и Frequency (Частота), доступные для выбора на вкладке Detail (Подробно) окна спецификации сообщения. При изменении способа синхронизации передаваемого сообщения изменяется графическое изображение стрелки соответствующего сообщения. Поскольку характеристика данных свойств сообщений и их графическое изображение соответствующих стрелок приводится в предыдущей лекции 7 (см. табл. 7.2), в данной лекции они не рассматриваются.
