Лекция 4:

Диаграмма классов: крупным планом

< Лекция 3 || Лекция 4: 123 || Лекция 5 >

Отношения между классами

Ни один из объектов окружающего нас мира не существует сам по себе. Птицы летают потому, что есть воздух, на который опираются их крылья. Каждый из нас связан с массой других людей разнообразными родственными, профессиональными и другими связями, предполагающими различные типы отношений. Точно так же и классы связаны между собой. И чтобы в полной мере овладеть ООП, нам необходимо понять суть этих отношений и научиться их идентифицировать.

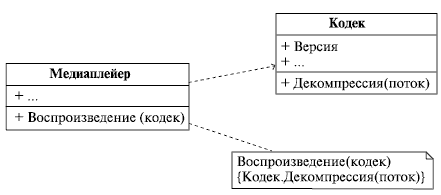

Мы сказали, что объекты находятся в определенных отношениях друг с другом. Один из типов таких отношений - это зависимость. Думаем, суть такого отношения понятна уже из его названия - зависимость возникает тогда, когда реализация класса одного объекта зависит от спецификации операций класса другого объекта. И если изменится спецификация операций этого класса, нам неминуемо придется вносить изменения и в зависимый класс. Приведем простой пример, опять-таки взятый из нашей повседневности. Иногда к нам в руки попадают видеофайлы, воспроизвести которые "с лету" не удается. Почему? Правильно, потому что на компьютере не установлены соответствующие кодеки. То есть операция "Воспроизведение", реализуемая программой-медиаплеером, зависит от операции "Декомпрессия", реализуемой кодеком. Если спецификация операции "Декомпрессия" изменится, придется менять код медиаплеера, иначе он просто не сможет работать с каким-то кодеком и, в лучшем случае, завершит свою работу с ошибкой. А вот так зависимость между классами изображается в UML (рис. 3.10):


Рис. 3.10.

Стоит отметить, что зависимости на диаграммах изображают далеко не всегда, а только в тех случаях, когда их отображение является важным для понимания модели. Часто зависимости лишь подразумеваются, т. к. логически следуют из природы классов.

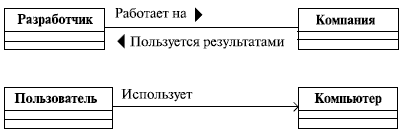

Другой вид отношений между объектами - это ассоциация. Это просто связь между объектами, по которой можно между ними перемещаться. Ассоциация может иметь имя, показывающее природу отношений между объектами, при этом в имени может указываться направление чтения связи при помощи треугольного маркера. Однонаправленная ассоциация может изображаться стрелкой. Проиллюстрируем сказанное примерами (рис. 3.11):


Рис. 3.11.

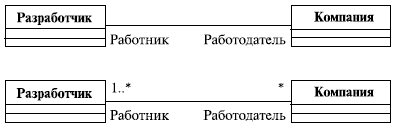

Кроме направления ассоциации, мы можем указать на диаграмме роли, которые каждый класс играет в данном отношении, и кратность, то есть количество объектов, связанных отношением (рис. 3.12):


Рис. 3.12.

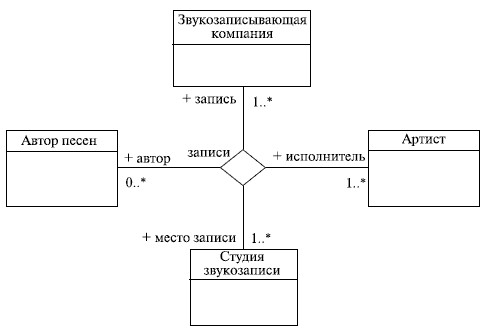

И насчет ролей, и насчет кратности на этой диаграмме все понятно - человек может вообще не работать, работать в одной или более компаниях, а вот компании в любом случае нужен хотя бы один сотрудник. Кстати, о кратности. Ассоциация может объединять три и более класса. В этом случае она называется n-арной и изображается ромбом на пересечении линий, как показано на этой диаграмме, позаимствованной нами из Zicom Mentor (рис. 3.13):


Рис. 3.13.

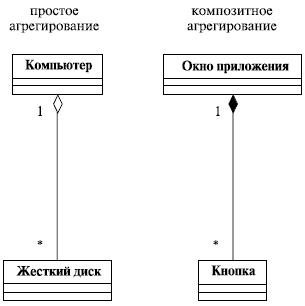

Ранее мы говорили, что ассоциация - это "просто связь" между объектами. На самом деле, в реальности связи бывают "просто связями" крайне редко. Обычно при ближайшем рассмотрении под ассоциацией понимается более сложное отношение между классами, например, связь типа "часть-целое". Такой вид ассоциации называется ассоциацией с агрегированием. В этом случае один класс имеет более высокий статус (целое) и состоит из низших по статусу классов (частей). При этом выделяют простое и композитное агрегирование и говорят о собственно агрегации и композиции. Простая агрегация предполагает, что части, отделенные от целого, могут продолжать свое существование независимо от него. Под композитным же агрегированием понимается ситуация, когда целое владеет своими частями и их время жизни соответствует времени жизни целого, т. е. независимо от целого части существовать не могут. Примеры этих видов ассоциаций и их обозначений в UML можно увидеть на следующей диаграмме (рис. 3.14).


Рис. 3.14.

Примеры, как нам кажется, очень простые и понятные. Винчестер можно вынуть из компьютера и установить в новый компьютер или в USB-карман, т. е. существование жесткого диска с разборкой системного блока не заканчивается. А вот кнопки без окон обычно существовать не могут - с закрытием окна кнопки также исчезают.

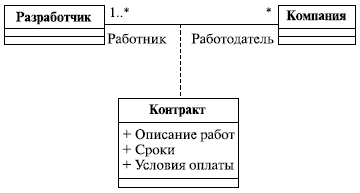

И, наконец, еще одна важная вещь, касающаяся ассоциации. В отношении между двумя классами сама ассоциация тоже может иметь свойства и, следовательно, тоже может быть представлена в виде класса. Пример прост (рис. 3.15):


Рис. 3.15.

Действительно, перед началом трудовых отношений работник и работодатель подписывают между собой контракт, который имеет такие атрибуты, как, например, описание работ, сроки их выполнения, порядок оплаты и т. д.

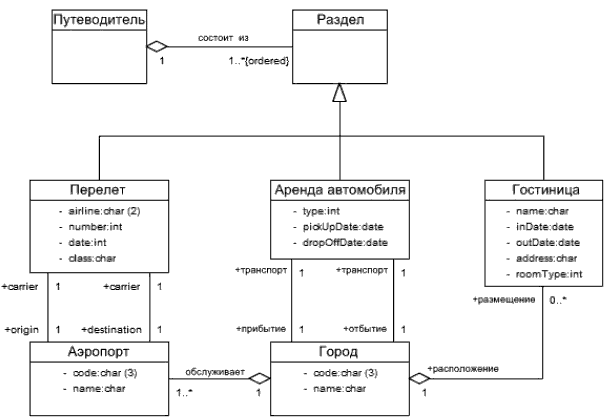

А вот более сложный, но, опять-таки, взятый из реальной жизни пример моделирования отношений между классами, позаимствованный нами из Zicom Mentor (рис. 3.16):


Рис. 3.16.

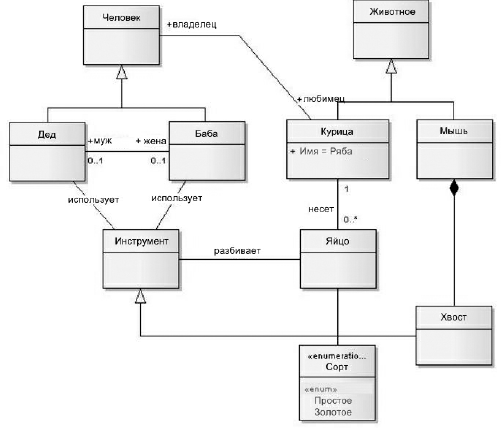

И наконец, доказательство того, что UML можно использовать для чего угодно, в том числе и для записи сказок: диаграмма, описывающая предметную область сказки о Курочке Рябе и взятая с сайта конкурса шуток на UML (http://www.umljokes.com/) (рис. 3.17):


Рис. 3.17.

Узнаете рассказ, знакомый с детства?

Выводы

  • Инкапсуляция защищает внутреннее устройство объекта и реализуется путем ограничения доступа к атрибутам и операциям класса из других частей программы.
  • Обобщение позволяет повторно использовать уже существующие решения, создавая новые классы путем наследования от имеющихся классов.
  • Полиморфизм позволяет работать с группой разнородных объектов одинаковым образом, не задумываясь о различиях в реализации.
  • Инкапсуляция, наследование и полиморфизм - три кита, на которых держится ООП.
  • В любой системе между объектами существуют отношения разных типов.
  • Отношение зависимости означает, что реализация одного класса зависит от спецификации операций другого класса.
  • Ассоциация выражает отношение между несколькими равноправными объектами и может иметь направление, роли и кратность, а также изображаться в виде класса ассоциации.
  • Композиция и агрегация используются, если между объектами существуют отношения типа "часть-целое", причем композиция предполагает, что части не могут существовать отдельно от целого.

Контрольные вопросы

  • Какие три принципа лежат в основе ООП?
  • Что такое интерфейс? На каком из базовых принципов ООП основан механизм интерфейсов?
  • Что такое n-арная ассоциация?
  • В чем разница между агрегацией и композицией?
  • Что такое класс ассоциации?
