Самостоятельная работа 18:

Создание библиотеки корпусов в САПР DipTrace

3. Создание схемы

Открывается программа DipTrace Schematic нажатием Пуск/Все программы/DipTrace/Schematic

В первый раз появится диалоговое окно выбора цветовой схемы. Используем белый фон, как наиболее удобный для печати. Программы Component Editor и Pattern Editor используют цветовые установки, заданные в программах Schematic Capture и PCB Layout соответственно.

Установка размера страницы и размещение рамки

Установите размер страницы и чертежной рамки: Файл / Параметры страницы, выберите "ANSI A" в шаблонах листа. Затем в нижней части окна установите "Показывать рамку и штамп" и "Показывать лист".

DipTrace имеет два режима для активации библиотек:

  1. Подключить библиотеки из указанной директории:

    Этот режим активен, если выбран пункт "Автоподключение из директории" в левом верхнем углу окна подключения библиотек. Для указания директории с библиотеками нажмите кнопку "…" справа от пути к папке.

Все известные библиотеки размещаются автоматически в списке "Все известные" (в правой части диалогового окна). Также Вы можете добавлять или удалять библиотеки из этого списка, используя кнопки "Добавить" и "Удалить". Закройте диалоговое окно подключения библиотек и все изменения, которые были сделаны, применятся на панели библиотек.

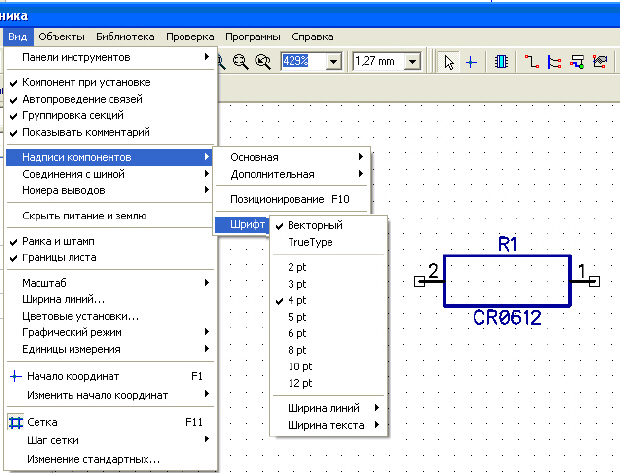

С помощью мыши выберите библиотеку в верхней части окна. В левой части появится состав библиотеки, выберите микросхему К155ЛА3 и установите ее на рабочее поле редактора. Чтобы отменить установку, сделайте щелчок правой кнопкой. Измените надписи и шрифт.

При установке микросхем можно скрыть секции питания


Рис. 18.21.

Установите остальные компоненты схемы, соедините инструментом


Расставьте обозначения по ЕСКД: позиционное обозначение сверху, тип элемента - снизу.


Рис. 18.22.

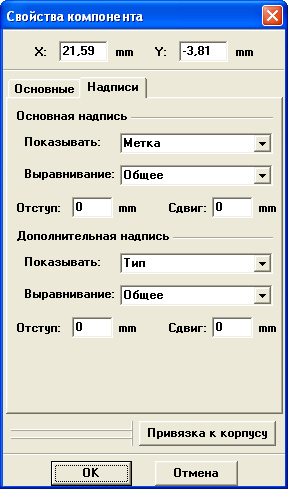

Можно изменить положение надписей элемента


Рис. 18.23.

Проверьте получившуюся схему.


После исправления ошибок создайте преобразование в плату.


Рис. 18.24.

Создайте контуры платы


Рис. 18.25.

Разместите компоненты на плате с двух сторон и разведите вручную с помощью инструмента Установка трассы вручную или автоматически с помощью инструмента Запуск.

Рис. 26.

Сохраните результаты в папке проекта.
