Лекция 10:

Беспроводные сети

< Лекция 9 || Лекция 10: 12 || Лекция 11 >

Практическая работа 10-2-2. Беспроводная сеть между офисами

Настроим следующую беспроводную сеть ( рис. 10.20).

WI-FIсеть между офисами

Рис. 10.20. WI-FIсеть между офисами

Снабжаем ноутбука wi-fi адаптерами WPC300N. Настройки обоих ноутбуков аналогичны ( рис. 10.21).

Настройки ноутбуков

Рис. 10.21. Настройки ноутбуков
Примечание

Каждая беспроводная локальная сеть использует уникальное сетевое имя для идентификации сети. Это имя также называется идентификатором обслуживания сети - SSID. Когда вы будете устанавливать адаптер Wi-Fi, нужно будет указать SSID. Если вы хотите подключиться к существующей беспроводной сети, вы должны использовать имя этой сети. Имя может иметь длину до 32 символов и содержать буквы и цифры.

Помимо SSID на ноутбуках настраивается шлюз ( рис. 10.22).

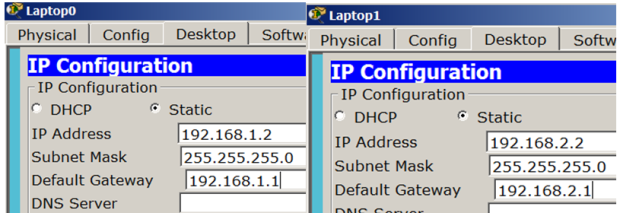

На L0 и L1 указываем адрес шлюза

Рис. 10.22. На L0 и L1 указываем адрес шлюза

SSID задаем на обеих точках доступа ( рис. 10.23).

Задаем SSIDна точках доступа

Рис. 10.23. Задаем SSIDна точках доступа

Проверяем связь ПК из разных офисов ( рис. 10.24).

Связь L1 и L0 присутствует

Рис. 10.24. Связь L1 и L0 присутствует

Рабочая схема этой сети представлена файлом task-10-4.pkt.

Настройка коммутируемого WI-FI соединения

В этой лекции мы рассмотрим два примера работы с wi-fi сетью.

Практическая работа 10-3-1. Настройка коммутируемого WI-FI соединения

Соберем и настроим сеть, изображенную на рис. 10.25.

WI-FI сеть

Рис. 10.25. WI-FI сеть

Сначала зададим имя сети (SSID) на точке доступа ( рис. 10.26).

Задаем SSID на точке доступа

Рис. 10.26. Задаем SSID на точке доступа

В оба ПК вставляем беспроводной адаптер Linksys-WPM-300N ( рис. 10.27).

Адаптер Linksys-WPM-300N вставлен в PC0

Рис. 10.27. Адаптер Linksys-WPM-300N вставлен в PC0

Устанавливаем связь точки доступа и PC0, для этого нажимаем на кнопку PC Wireless ( рис. 10.28).

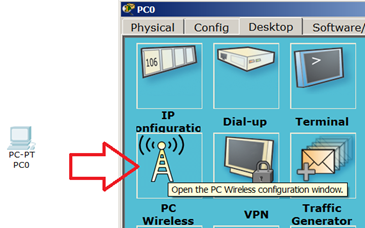

Нажимаем на кнопку PCWireless

Рис. 10.28. Нажимаем на кнопку PCWireless

Теперь открываем вкладку Connect и нажимаем на кнопку Connect ( рис. 10.29).

Нажимаем на кнопку Connectи окно закрываем

Рис. 10.29. Нажимаем на кнопку Connectи окно закрываем

В результате у нас получается динамическая связь PC0 и Access Point-PT ( рис. 10.30).

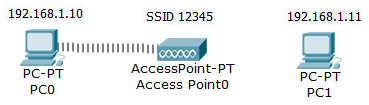

Динамическая связь точки доступа и беспроводного адаптера

Рис. 10.30. Динамическая связь точки доступа и беспроводного адаптера

Меняем динамический адрес на статический ( рис. 10.31).

Меняем динамический адрес на статический

Рис. 10.31. Меняем динамический адрес на статический

Теперь аналогично настраиваем PC1 и проверяем связь между ПК ( рис. 10.32).

Связь между ПК отличная

Рис. 10.32. Связь между ПК отличная

Рабочая схема сети, описанной в этом примере, представлена файлом task-10-5.pkt.

Практическая работа 10-3-2. Беспроводная связь в Packet Tracer с беспроводным роутером

На рис. 10.33 приведена схема сети с беспроводным роутером.

Схема сети с беспроводным роутером

Рис. 10.33. Схема сети с беспроводным роутером

Если мы снабдим оба ПК беспроводным модулем,то в данной сети мы можем наблюдать появление WIFI связи ( рис. 10.34).

Мы можем наблюдать появление WIFIсвязи

Рис. 10.34. Мы можем наблюдать появление WIFIсвязи

Зайдем на роутер и посмотрим на его IP address. Как видим, включен DHCP service и роутер получает IP адрес автоматически ( рис. 10.35).

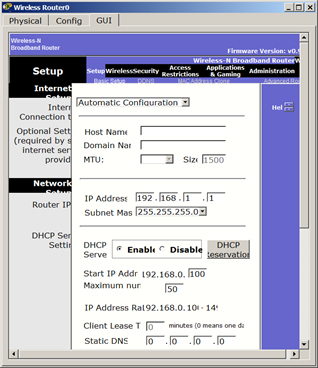

Автоматическое конфигурирование роутера

Рис. 10.35. Автоматическое конфигурирование роутера

Теперь на вкладке Config настроим аутентификацию роутера ( рис. 10.36).

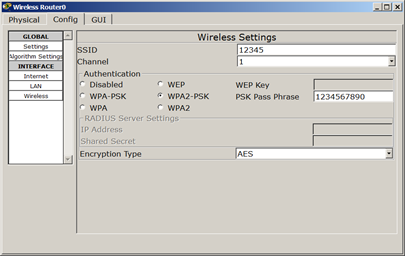

Вводим SSIDи WPA2-PSK

Рис. 10.36. Вводим SSIDи WPA2-PSK

Теперь для PC0 заходим в меню PCWireless ( рис. 10.37).

Заходим в меню PCWireless

Рис. 10.37. Заходим в меню PCWireless

Устанавливаем соединение PC0 и роутера ( рис. 10.38).

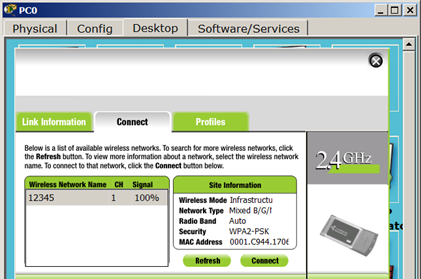

На вкладке Connect нажимаем на кнопку Connect

Рис. 10.38. На вкладке Connect нажимаем на кнопку Connect

Для аутентификации необходим WPA2-PSK пароль, т.е. 1234567890 ( рис. 10.39).

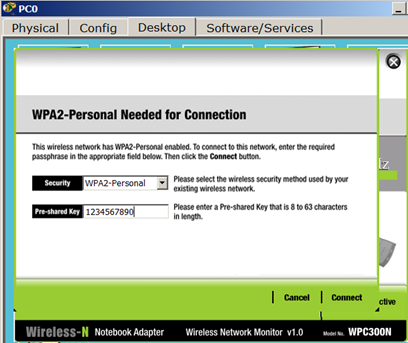

Вводим пароль и нажимаем на кнопку Connect

Рис. 10.39. Вводим пароль и нажимаем на кнопку Connect
Примечание

Протокол безопасности WPA2-PSK - упрощенный вариант WPA2. Технологии защиты беспроводных сетей WPA2 является самой лучшей на сегодняшний день. Но, из соображений совместимости на маршрутизаторах можно встретить ее вариант WPA2-PSK.

Итак, мы предъявили наш "пропуск" на вход пользователя в сеть и связь устройств установлена ( рис. 10.40).

Связь PC0 и роутера настроена

Рис. 10.40. Связь PC0 и роутера настроена

Теперь вводим пароль на PC1 ( рис. 10.41).

Появилась связь роутера и PC1

Рис. 10.41. Появилась связь роутера и PC1

Узнаем динамический IP адрес для PC1 и пингуем его с PC0 ( рис. 10.42).

Связь между PC0 и PC1 есть

Рис. 10.42. Связь между PC0 и PC1 есть

Рабочая схема сети, описанной в этом примере, представлена файлом task-10-5.pkt.
