Лекция 7:

Статическая маршрутизация

< Лекция 6 || Лекция 7: 123 || Лекция 8 >

Таблица маршрутизации может составляться двумя способами: статично и динамично. В случае статической маршрутизации записи в таблице вводятся и изменяются вручную. Такой способ требует вмешательства администратора каждый раз, когда происходят изменения в топологии сети. С другой стороны, он является наиболее стабильным и требующим минимума аппаратных ресурсов маршрутизатора для обслуживания таблицы. При динамической маршрутизации записи в таблице обновляются автоматически при помощи одного или нескольких протоколов маршрутизации — RIP, OSPF, IGRP, EIGRP и др. Кроме того, маршрутизатор строит таблицу оптимальных путей к сетям назначения на основе различных критериев (метрик), таких, как: количества промежуточных узлов, пропускной способности каналов, задержки передачи данных и т. п. Динамическая маршрутизация оказывает дополнительную нагрузку на устройства, а высокая нестабильность сети может приводить к ситуациям, когда маршрутизаторы не успевают синхронизировать свои таблицы, что приводит к противоречивым сведениям о топологии сети в различных её частях и потере передаваемых данных.

Новый термин

Статическая маршрутизация — вид маршрутизации, при котором информация о маршрутах заносится в таблицы маршрутизации каждого маршрутизатора вручную администратором сети. Отсюда сразу же вытекает ряд недостатков. Прежде всего это очень плохая масштабируемость сетей, так как при добавлении N+1 сети потребуется сделать 2*(N+1) записей о маршрутах. Но, при использовании статических записей процессору маршрутизатора не требуется производить никаких расчетов, связанных с определением маршрутов – это плюс.

Статическая маршрутизация успешно используется при организации работы компьютерных сетей небольшого размера (1-2 маршрутизатора), в силу легкости конфигурации и отсутствии дополнительной нагрузки на сеть в виде широковещательного служебного трафика, характерного для динамических протоколов маршрутизации. Также статическая маршрутизация используется на компьютерах внутри сети. В таком случае обычно задается маршрут шлюза по умолчанию.

Практическая работа 7-1-1. Настраиваем связь двух сетей через маршрутизатор

Построим такую сеть ( рис. 7.1).

Постановка задачи

Рис. 7.1. Постановка задачи

Наша цель – настроить связь двух сетей через маршрутизатор (роутер).

Шаг 1. Настройка ПК

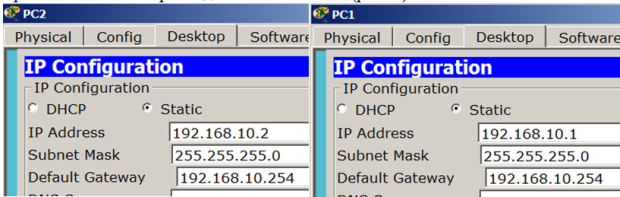

Настраиваем компьютеры подсети 192.168.10.0 ( рис. 7.2).

Настраиваем компьютеры подсети 192.168.10.0

Рис. 7.2. Настраиваем компьютеры подсети 192.168.10.0

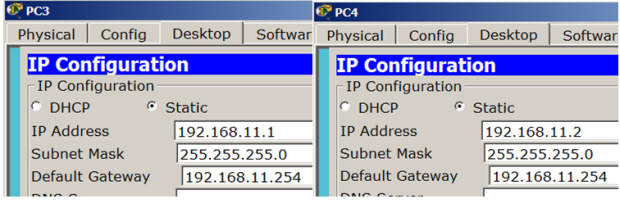

Настраиваем компьютеры подсети 192.168.11.0 ( рис. 7.3).

Настраиваем компьютеры подсети 192.168.11.0

Рис. 7.3. Настраиваем компьютеры подсети 192.168.11.0

Шаг 2. Настройка роутера (маршрутизатора)

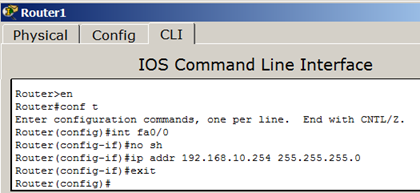

Настраиваем роутер (маршрутизатор)как шлюз 192.168.10.254 для первой сети на интерфейсе Fa0/0 ( рис. 7.4).

Окно ввода команд

Рис. 7.4. Окно ввода команд
Примечание

Здесь описаны следующие команды: привилегированный режим, режим конфигурирования, заходим на интерфейс, включаем этот интерфейс, задаем IPадрес и маску порта, выходим.

Аналогично настраиваем роутер как шлюз 192.168.11.254 для второй сети на интерфейсе Fa0/1 ( рис. 7.5).

Настраиваем R1как шлюз 192.168.11.254 для второй сети

Рис. 7.5. Настраиваем R1как шлюз 192.168.11.254 для второй сети

Шаг 3. Проверка связи сетей

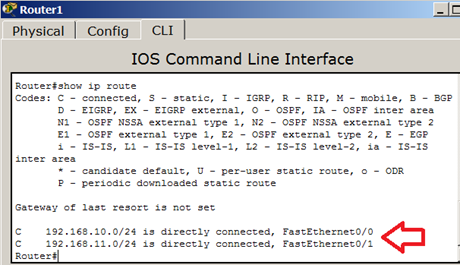

Проверяем таблицу маршрутизации командой show ip route ( рис. 7.6).

Проверяем таблицу маршрутизации роутера R1

Рис. 7.6. Проверяем таблицу маршрутизации роутера R1

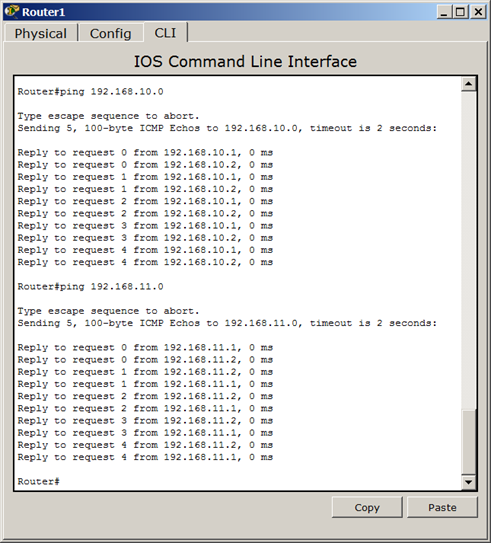

У нас роутер обслуживает две сети. Проверяем связь роутера и ПК ( рис. 7.7).

Связь роутера со всеми ПК есть

Рис. 7.7. Связь роутера со всеми ПК есть

Проверяем связь роутера с подсетями ( рис. 7.8).

Проверяем связь роутера с подсетями

Рис. 7.8. Проверяем связь роутера с подсетями
Примечание

Команда ping посылает ICMP эхо-пакеты для верификациисоединения. В приведённом выше примере время прохождения одного эхо-пакета превысило заданное, о чём свидетельствует точка (.) в выведенной информации, а четыре пакета прошли успешно, о чём говорит восклицательный знак (!).

Проверим также связь ПК из разных сетей между собой ( рис. 7.9).

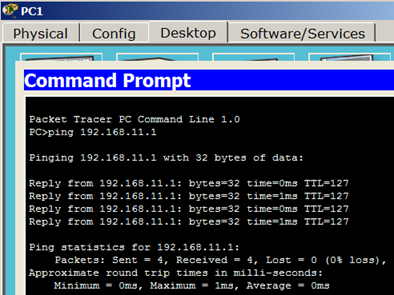

Проверка связи PC1иPC3

Рис. 7.9. Проверка связи PC1иPC3
Примечание

Как выглядит порт маршрутизатора физически показано на рис. 7.10. Как видите, в него вставляется кабель с разъемом RJ-45.

Ethernetport 0/0 маршрутизатора CISCO 2811

Рис. 7.10. Ethernetport 0/0 маршрутизатора CISCO 2811

Описанная выше и полностью настроенной сеть (файл task-7-1.pkt) прилагается.

Задание 1. Настройка статической маршрутизации на оборудовании Cisco

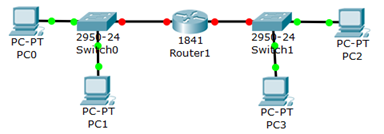

Схема сети показана на рис. 7.11.

Схема сети

Рис. 7.11. Схема сети

Студент должен:

  1. Выполнить весь пример по настройке связи двух сетей
  2. Покажите преподавателю Шаг 1. Настройку ПК
  3. Покажите преподавателю Шаг 2. Настройку роутера (маршрутизатора)
  4. Покажите преподавателю Шаг 3. Проверку связи сетей
  5. Какой протокол следит за тем, чтобы в сети не было повторения IP адресов? (ARP)
  6. Как шлюз по умолчанию для узлов сети связан с портами маршрутизатора?

В процессе выполнения задания необходимо:

  1. Задать IP адреса сетевым интерфейсам маршрутизаторов, интерфейсам управления коммутаторов и сетевым интерфейсам локальных компьютеров;
  2. Установить связь на физическом и канальном уровнях между соседними маршрутизаторами по последовательному сетевому интерфейсу;
  3. Добиться возможности пересылки данных по протоколу IP между соседними объектами сети (C1-S1, C1-R1, S1-R1, R1-R2, R2-S2, R2-C2, и т.д.);
  4. Настроить на маршрутизаторе R2 статические маршруты к сетям локальных компьютеров C1, C3
  5. Настроить на маршрутизаторах R1, R3 маршруты "по умолчанию" к сетям локальных компьютеров C2-C3 и C1-C2 соответственно;
  6. Добиться возможности пересылки данных по протоколу IP между любыми объектами сети (ping);
  7. Переключившись в "Режим симуляции" рассмотреть и пояснить процесс обмена данными по протоколу ICMP между устройствами (выполнив команду Ping с одного компьютера на другой), пояснить роль протокола ARP в этом процессе.
