Лекция 5:

Командная строка управления устройствами CLI. Виртуальные локальные сети VLAN

< Лекция 4 || Лекция 5: 123 || Лекция 6 >

Виртуальные локальные сети VLAN

VLAN (Virtual Local Area Network) — виртуальная локальная компьютерная сеть из группы хостов с общим набором требований. VLAN позволяют хостам группироваться или дистанцироваться между собой. Устройства, в пределах одной VLAN могут общаться, а узлы, находящиеся в разных VLAN'ах, невидимы друг для друга.

Практическая работа 5-1-2. VLAN с одним коммутатором

Для рисования ПК выбираем в конечных устройства настольный компьютер и, удерживая Ctrl, (так быстрее) нажмите 1 раз на ПК а затем рисуйте нужное кол-во ПК, щелкая мышкой ( рис. 5.12). Этим приемом вы сможете за один раз нарисовать сразу 4 ПК.

Выбор устройств, удерживая Ctrl

Рис. 5.12. Выбор устройств, удерживая Ctrl

Устанавливаем коммутатор и, удерживая Ctrl, создаем подключение прямым кабелем, выбирая порты коммутатора. После инициализации портов все лампы загорятся зеленым. На схему будет две подсети ( рис. 5.13) .

Две подсети: VLAN2 и VLAN3

Рис. 5.13. Две подсети: VLAN2 и VLAN3
Примечание

Имя VLAN1 используется по умолчанию, его лучше в нашем примере не использовать.

На коммутаторе набираем команду en и входим в привилегированный режим. Затем набираем команду conf t для входа в режим глобального конфигурирования. Если подвести курсор мыши к портам коммутатора, то вы увидите какие порты в каком сегменте задействованы. Для VLAN3 – это Fa0/3 и Fa0/4 (предположим, что это будет бухгалтерия - buh) и для VLAN2 – это Fa0/1 и Fa0/2 (предположим, что это будет склад – sklad). Сначала будем конфигурировать второй сегмент сети VLAN2 (sklad) – рис. 5.14.

VLAN2 получает имя sklad

Рис. 5.14. VLAN2 получает имя sklad

В виртуальной сети VLAN2 настраиваем порты коммутатора Fa0/1 и Fa0/2 как access порты, т.е. порты для подключения пользователей ( рис. 5.15).

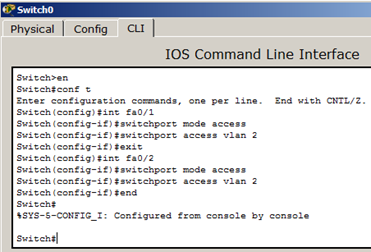

Указываем порты коммутатора для подключения пользователей

Рис. 5.15. Указываем порты коммутатора для подключения пользователей

Теперь командой show vlan можно проверить результат ( рис. 5.16).

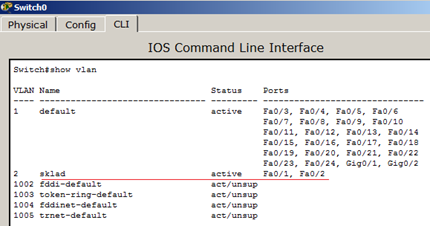

Подсеть VLAN2 склад настроена

Рис. 5.16. Подсеть VLAN2 склад настроена

Далее работаем с VLAN3 ( рис. 5.17).

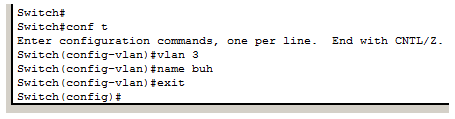

VLAN3 получает имя buh

Рис. 5.17. VLAN3 получает имя buh

В виртуальной сети VLAN3 настраиваем порты коммутатора Fa0/3 и Fa0/4 как access порты, т.е. порты для подключения пользователей, затем командой show vlan можно проверить и убедиться, что мы создали в сети 2 сегмента на разные порты коммутатора ( рис. 5.18).

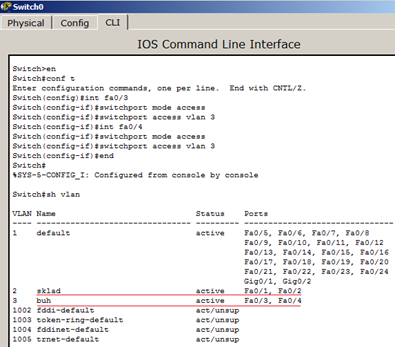

Мы настроили VLAN2 и VLAN3

Рис. 5.18. Мы настроили VLAN2 и VLAN3

Настраиваем IP адреса компьютеров – для VLAN2 из сети 192.168.2.0, а для VLAN3 из сети 192.168.3.0 ( рис. 5.19).

Настраиваем IP адреса компьютеров

Рис. 5.19. Настраиваем IP адреса компьютеров

Проверяем связь ПК в пределах VLAN и отсутствие связи между VLAN2 и VLAN3 ( рис. 5.20).

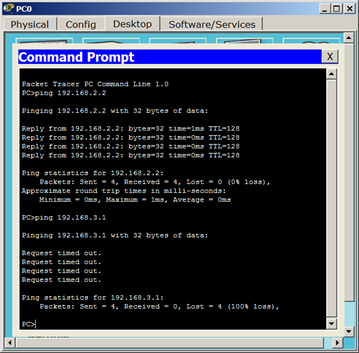

Все работает так, как было задумано

Рис. 5.20. Все работает так, как было задумано

Итак, на компьютере ПК0 мы убедились, что компьютер в своем сегменте видит ПК, а в другом сегменте – нет.

Пример описанной выше и полностью настроенной VLAN (файл task-5-2.pkt) прилагается.

Практическая работа 5-2-1. Настройка виртуальной сети на коммутаторе 2960

В данной работе рассматривается настройка VLAN на коммутаторе фирмы Сisco в программе CPT. Мы уже делали подобную работу. Но здесь мы не только закрепим пройденное, но и узнаем ряд новых команд Cisco IOS.

Создайте сеть, топология которой представлена на рис. 5.21.

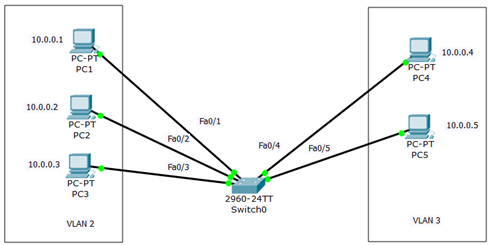

Схема сети с одним коммутатором

Рис. 5.21. Схема сети с одним коммутатором

Задача данной работы является создание 2х независимых групп компьютеров: ПК1-ПК3 должны быть доступны только друг для друга, а вторая независимая группа - компьютеры ПК4 и ПК5.

Настройка коммутатора

Первоначально сформируем VLAN2. Дважды щелкните левой кнопкой мыши по коммутатору. В открывшемся окне перейдите на вкладку CLI. Вы увидите окно консоли. Нажмите на клавишу Enter для того, чтобы приступить к вводу команд. Перейдем в привилегированный режим, выполнив команду enable:

Switch>en

По умолчанию все ПК объединены в VLAN1. Для реализации сети, которую мы запланировали, создадим на коммутаторе еще два VLAN (2 и 3). Для этого в привилегированном режиме выполните следующую команду для перехода в режим конфигурации:

Switch#conf t

Теперь вводим команду VLAN 2. Данной командой вы создадите на коммутатореVLANс номером 2. Указатель ввода Switch (config)# изменится на Switch (config-vlan)# это свидетельствует о том, что вы конфигурируете уже не весь коммутатор в целом, а только отдельныйVLAN, в данном случаеVLANномер 2 ( рис. 5.22).

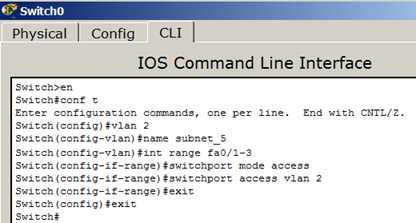

Листинг команд для формирования VLAN2

Рис. 5.22. Листинг команд для формирования VLAN2
Примечание

Командой VLAN2, мы создаем на коммутаторе новый VLAN с номером 2. Команда name subnet_5 присваивает имя subnet_5 виртуальной сети номер 2. Выполняя команду interface range fast Ethernet 0/1-3 мы переходим к конфигурированию интерфейсов fastEthernet 0/1, fastEthernet 0/2 и fastEthernet 0/3 коммутатора. Слово range в данной команде, указывает на то, что мы будем конфигурировать не один порт, а диапазон портов. Команда switch port mode access конфигурирует выбранный порт коммутатора, как порт доступа (access порт). Команда switch port access vlan 2 указывает, что данный порт является портом доступа для VLAN номер 2.

Выйдите из режима конфигурирования, дважды набрав команду exit и просмотрите результат конфигурирования ( рис. 5.23), выполнив команду sh vl br. Как видим, на коммутаторе появился VLAN с номером 2 и именем subnet_5, портами доступа которого являются fastEthernet 0/1, fastEthernet 0/2 и fastEthernet 0/3.

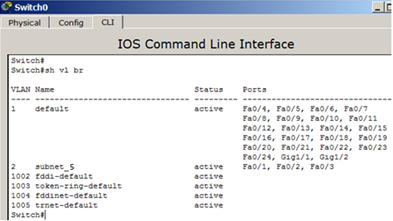

Просмотр информации о VLAN на коммутаторе

Рис. 5.23. Просмотр информации о VLAN на коммутаторе
Примечание

Команда shvlbr выводит информацию о существующих на коммутаторе VLAN-ах. В результате выполнения команды на экране появится: номера VLAN (первый столбец), название VLAN (второй столбец), состояние VLAN (работает он или нет) – третий столбец, порты, принадлежащие к данному VLAN (четвертый столбец).

Далее аналогичным образом создадим VLAN 3 с именем subnet_6 и сделаем его портами доступа интерфейсы fastEthernet 0/4 и fastEthernet 0/5. Результат показан на рис. 5.24.

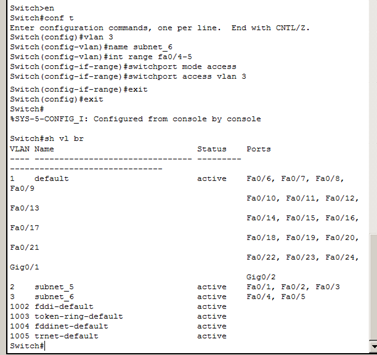

Результат – настройка на коммутатореVLAN2 и VLAN3

Рис. 5.24. Результат – настройка на коммутатореVLAN2 и VLAN3

Проверка результатов работы

Сеть настроена и нужно ее протестировать. Результат положителен, если в пределах своей VLAN компьютеры доступны, а компьютеры из разных VLAN не доступны ( рис. 5.25). У нас все пять компьютеров находя в одной сети 10.0.0.0/8, но они находятся в разных виртуальных локальных сетях.

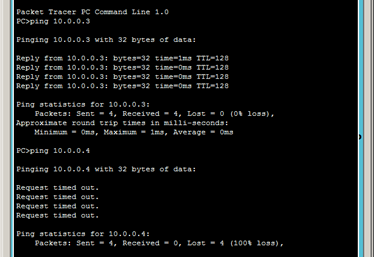

Пинг с PC1 на PC3 и PC4

Рис. 5.25. Пинг с PC1 на PC3 и PC4

Пример описанной выше и полностью настроенной VLAN (файл task-5-1.pkt) прилагается.
