8.1.1. Назначение сигналов ISA

Вкратце о сигналах ISA уже говорилось в разделе 2.2. Рассмотрим назначение основных, наиболее часто используемых сигналов магистрали ISA подробнее.

  • SA0...SA19 — фиксируемые адресные разряды (они действительны в течение всего цикла обмена). 16-разрядным словам соответствуют четные адреса ( SA0=0 ).
  • LA17...LA23 — нефиксируемые адресные разряды. Используются для адресации памяти. Действительны только в начале цикла обмена (в адресной фазе).
  • BALE — сигнал стробирования адресных разрядов (действительности адреса соответствует отрицательный фронт сигнала). Основное назначение — фиксация нефиксированных адресных разрядов в регистре-защелке.
  • -SBHE — сигнал типа цикла передачи данных (8-ми или 16-разрядный цикл). Активен при передаче старшего байта.
  • SD0...SD15 — разряды данных. По линиям SD0...SD7 передается младший байт, по линиям SD8...SD15 — старший байт.
  • -SMEMR, -MEMR — стробы чтения данных из памяти. Сигнал -SMEMR вырабатывается только при обращении к адресам, не превышающим FFFFF (находящимся в пределах младшего 1 Мбайта), а сигнал -MEMR — при обращении ко всем адресам памяти.
  • -SMEMW, -MEMW — стробы записи данных в память. Сигнал -SMEMW вырабатывается только при обращении к адресам, не превышающим FFFFF (находящимся в пределах младшего 1 Мбайта), сигнал -MEMW — при обращении ко всем адресам памяти.
  • -IOR — строб чтения данных из устройств ввода/вывода. При активном сигнале адресуемое устройство ввода/вывода должно выдать свои данные на шину данных.
  • -IOW — строб записи данных в устройства ввода/вывода. По этому сигналу адресуемое устройство ввода/вывода должно принять данные с шины данных.
  • -MEM CS16 — сигнал выставляется памятью для сообщения задатчику о том, что она имеет 16-разрядную организацию. Вырабатывается в ответ на распознавание адреса памяти.
  • -I/O CS16 — сигнал выставляется устройством ввода/вывода для сообщения задатчику о том, что оно имеет 16-разрядную организацию, и необходим 16-разрядный цикл обмена. Вырабатывается в ответ на распознавание своего адреса.
  • I/O CH RDY — сигнал снимается (делается низким) исполнителем (устройством ввода/вывода или памятью) по переднему фронту сигналов -IOR и -IOW в случае, если он не успевает выполнить нужную операцию в темпе задатчика. То есть этот сигнал используется для асинхронного обмена по магистрали.
  • -I/O CH CK — сигнал вырабатывается любым исполнителем (устройством ввода/вывода или памятью) для информирования задатчика о фатальной ошибке, например, об ошибке четности при доступе к памяти.
  • -0WS — сигнал выставляется исполнителем для информирования задатчика о необходимости проведения цикла обмена без вставки такта ожидания.
  • -REFRESH — сигнал регенерации, выставляется контроллером регенерации для информирования всех устройств на магистрали о выполнении циклов регенерации динамической памяти компьютера.
  • RESET DRV — сигнал сброса в начальное состояние всех устройств на магистрали. Вырабатывается центральным процессором при включении или сбое питания, а также при нажатии на кнопку сброса RESET компьютера.
  • SYSCLK — сигнал системного тактового генератора, тактовый сигнал магистрали. В большинстве компьютеров его частота равна 8 МГц независимо от тактовой частоты процессора.
  • OSC — не синхронизированный с SYSCLK сигнал кварцевого генератора с частотой 14,31818 МГц.
  • IRQ — сигналы запроса радиальных прерываний. Запросом является положительный переход на соответствующей линии IRQ.
  • DRQ — сигналы запроса ПДП.
  • -DACK — сигналы предоставления ПДП.
  • AEN — сигнал выбора устройства, запросившего ПДП. Отключает все остальные устройства, не участвующие в данном цикле ПДП.

8.1.2. Циклы обмена по ISA

О циклах обмена по магистрали ISA уже упоминалось в разделе 2.2. Здесь мы рассмотрим их несколько подробнее, на уровне, достаточном для практического использования.

В режиме программного обмена информацией на магистрали ISA выполняется четыре типа циклов:

  • цикл записи в память;
  • цикл чтения из памяти;
  • цикл записи в устройство ввода/вывода;
  • цикл чтения из устройства ввода/вывода.

Циклы обмена с памятью и с устройствами ввода/вывода различаются между собой используемыми стробами записи и чтения, а также временными задержками между сигналами.

Цикл обмена с устройствами ввода/вывода начинается с выставления задатчиком кода адреса на линиях SA0...SA15 и сигнала -SBHE, определяющего разрядность информации. Чаще всего используются только 10 младших линий SA0...SA9, так как большинство разработанных ранее плат расширения задействуют только их. В ответ на получение адреса исполнитель, распознавший свой адрес, должен сформировать сигнал -I/O CS16 в случае, если обмен должен быть 16-разрядным. Далее следует собственно команда чтения или записи.

При цикле чтения задатчик выставляет сигнал -IOR, в ответ на который исполнитель должен выдать данные на шину данных. Эти данные должны быть сняты исполнителем после окончания сигнала -IOR.

В цикле записи задатчик выставляет записываемые данные и сопровождает их стробом записи -IOW. Исполнитель должен принять эти данные (для гарантии — по заднему фронту сигнала -IOW ).

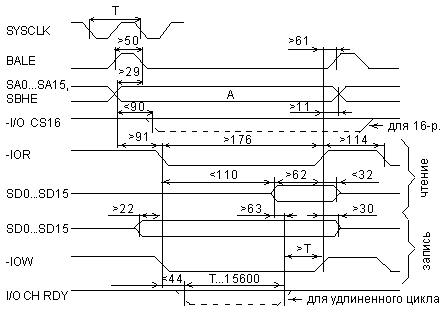

На рис. 8.2 приведены временные диаграммы циклов обмена с устройствами ввода/вывода. Для простоты на одном рисунке показаны как цикл записи, так и цикл чтения, хотя производятся они, конечно, в разное время.

Временные диаграммы циклов программного обмена с устройствами ввода/вывода (все интервалы в наносекундах).

Рис. 8.2. Временные диаграммы циклов программного обмена с устройствами ввода/вывода (все интервалы в наносекундах).

Если исполнитель не успевает выполнить команду в темпе магистрали, он может приостановить на целое число периодов Т сигнала SYSCLK завершение цикла чтения или записи за счет снятия (перевода в низкий уровень) сигнала I/O CH RDY (так называемый удлиненный цикл). Это производится в ответ на получение переднего фронта сигнала -IOR или -IOW. Сигнал I/O CH RDY может удерживаться низким не более 15,6 мкс, в противном случае процессор переходит в режим обработки немаскируемого прерывания NMI.

Разработчику ISA -устройств необходимо, прежде всего, обращать внимание на те временные интервалы, которые связаны с быстродействием аппаратуры этих устройств. Например, на обработку адреса селектору адреса отводится не более 91 нс, а буфер данных в цикле чтения должен выдавать данные на магистраль не более чем за 110 нс.

При циклах программного обмена с памятью используются те же самые сигналы, только вместо строба чтения -IOR применяются стробы чтения -MEMR и -SMEMR, а вместо строба записи -IOW — стробы записи -MEMW и -SMEMW. Для определения байтового или словного формата данных применяется сигнал -MEM CS16. Для асинхронного режима обмена (удлиненного цикла) здесь также используется сигнал I/O CH RDY. Отметим, что память должна обрабатывать все адресные разряды магистрали, включая и LA17...LA23.

На рис. 8.3 показана временная диаграмма обмена с памятью, причем здесь указаны только временные интервалы, отличающиеся от аналогичных интервалов на рис. 8.2. Для простоты на одном рисунке показаны как цикл записи в память, так и цикл чтения из памяти.

Временные диаграммы циклов программного обмена с памятью (все интервалы в наносекундах).

Рис. 8.3. Временные диаграммы циклов программного обмена с памятью (все интервалы в наносекундах).

В случае циклов прямого доступа к памяти (ПДП) используется другой протокол обмена. Так как магистраль ISA имеет раздельные стробы чтения и записи для устройств ввода/вывода и для памяти, пересылка данных в режиме ПДП производится за один машинный цикл. То есть если данные надо переслать из устройства ввода/вывода в память, то одновременно производится чтение данных из устройства ввода/вывода (по сигналу -IOR ) и их запись в память (по сигналу -MEMW ). Аналогично осуществляется пересылка данных из памяти в устройство ввода/вывода (по сигналам -MEMR и -IOW ).

Цикл ПДП (рис. 8.4) начинается с запроса ПДП от исполнителя, желающего произвести обмен, с помощью одного из сигналов DRQ. После освобождения магистрали текущим задатчиком (например, процессором) контроллер ПДП через время t формирует соответствующий сигнал -DACK, говорящий о предоставлении ПДП запросившему его.

Временная диаграмма циклов прямого доступа к памяти (все интервалы в наносекундах).

Рис. 8.4. Временная диаграмма циклов прямого доступа к памяти (все интервалы в наносекундах).

Затем контроллер ПДП вырабатывает адрес ячейки памяти, с которой будет производиться обмен в текущем цикле, и сигнал AEN, который говорит устройству ввода/вывода о том, что к нему идет обращение в режиме ПДП. После этого выставляется строб чтения ( -IOR или -MEMR ), в ответ на который источник передаваемых данных выставляет свою информацию на шину данных, и строб записи ( -MEMW или -IOW ), по которому данные записываются в приемник данных. Здесь так же, как и в обычном цикле, возможен асинхронный обмен (удлиненный цикл) с использованием сигнала I/O CH RDY. Для простоты на одном рисунке показано два цикла: передачи из памяти в устройство ввода/вывода и передачи из устройства ввода/вывода в память. Временные интервалы этих двух циклов несколько различаются.

При аппаратных прерываниях протокол обмена совсем простой, так как прерывания используются радиальные. Исполнитель, желающий инициировать прерывание, выставляет свой запрос (положительный переход на одной из линий IRQ ) на магистраль. Контроллер прерываний, получив этот запрос, преобразует его в запрос прерываний процессора. Процессор, закончив выполнение текущей команды, переходит на адрес начала программы обработки данного прерывания, который однозначно определяется по номеру используемого сигнала IRQ. После обработки прерывания процессор возвращается к основной программе.

Для проведения регенерации динамической памяти компьютера используются специальные циклы регенерации (рис. 8.5).

Временные диаграммы циклов регенерации на ISA (все интервалы указаны в наносекундах).

Рис. 8.5. Временные диаграммы циклов регенерации на ISA (все интервалы указаны в наносекундах).

Такие циклы выполняет контроллер регенерации, который должен для этого получать управление магистралью каждые 15 микросекунд. Во время цикла регенерации производится чтение одной из 256 ячеек памяти (для адресации при этом используются только восемь младших разрядов адреса SA0...SA7 ). Читаемая информация нигде не применяется, то есть это цикл псевдочтения. Проведение 256 циклов регенерации, то есть псевдочтение из 256 последовательных адресов памяти, обеспечивает полное обновление информации в памяти и ее непрерывное сохранение. Если по каким-то причинам цикл регенерации памяти не производится вовремя, возможна потеря информации.

Цикл регенерации включает в себя выставление сигнала -REFRESH, сигналов кода адреса SA0...SA7 и строба чтения из памяти -MEMR. В случае необходимости может использоваться сигнал I/O CH RDY, обеспечивающий асинхронный обмен.

При включении питания, а также при нажатии кнопки RESET на передней панели компьютера на магистрали вырабатывается сигнал RESET DRV, который используется всеми устройствами, подключенными к магистрали для сброса в исходное состояние и отключения от магистрали.

Захват магистрали сторонним задатчиком, в принципе, предусмотренная стандартом, используется на практике довольно редко, так как требует от устройства, захватившего магистраль, полного управления ею, включая и поддержку периодической регенерации памяти.

Электрические характеристики магистрали предъявляют жесткие требования ко всем подключаемым устройствам по величине входных и выходных токов, а также по потребляемой мощности. В противном случае возможен выход из строя всего компьютера в целом.

Стандарт определяет, что выходной ток любого источника магистральных сигналов не должен быть меньше 24 мА, а входной ток любого приемника магистральных сигналов не должен превышать 0,8 мА. Кроме того, нарушения в работе компьютера может вызвать несоблюдение временных ограничений, накладываемых используемыми протоколами обмена во всех рассмотренных циклах.
