Лекция 11:

Структуры данных: общее понятие, реализация. Простейшие структуры данных: очередь, стек. Использование стека и обратная польская запись

Простейшие структуры данных. Стек. Очередь

Наиболее важными из простейших структур данных являются стек и очередь. Эти структуры встречаются в программировании буквально на каждом шагу, в самых разнообразных ситуациях. Особенно интересен стек, который имеет самые неожиданные применения. В свое время при разработке серии ЭВМ IBM 360 в начале 70-х годов XX века фирма IBM совершила драматическую ошибку, не предусмотрев аппаратную реализацию стека. Эта серия содержала много других неудачных решений, но, к сожалению, была скопирована в Советском Союзе под названием ЕС ЭВМ (Единая Серия), а все собственные разработки были приостановлены. Это отбросило советскую промышленность на много лет назад в области разработки компьютеров.

Очередь

Очередь как структура данных понятна даже людям, не знакомым с программированием. Очередь содержит элементы, как бы выстроенные друг за другом в цепочку. У очереди есть начало и конец. Добавлять новые элементы можно только в конец очереди, забирать элементы можно только из начала. В отличие от обычной очереди, которую всегда можно при желании покинуть, из середины программистской очереди удалять элементы нельзя.

Очередь можно представить в виде трубки. В один конец трубки можно добавлять шарики — элементы очереди, из другого конца они извлекаются. Элементы в середине очереди, т.е. шарики внутри трубки, недоступны. Конец трубки, в который добавляются шарики, соответствует концу очереди, конец, из которого они извлекаются — началу очереди. Таким образом, концы трубки не симметричны, шарики внутри трубки движутся только в одном направлении.


В принципе, можно было бы разрешить добавлять элементы в оба конца очереди и забирать их также из обоих концов. Такая структура данных в программировании тоже существует, ее название — "дек", от англ. Double Ended Queue, т.е. очередь с двумя концами. Дек применяется значительно реже, чем очередь.

Использование очереди в программировании почти соответствует ее роли в обычной жизни. Очередь практически всегда связана с обслуживанием запросов, в тех случаях, когда они не могут быть выполнены мгновенно. Очередь поддерживает также порядок обслуживания запросов. Рассмотрим, к примеру, что происходит, когда человек нажимает клавишу на клавиатуре компьютера. Тем самым человек просит компьютер выполнить некоторое действие. Например, если он просто печатает текст, то действие должно состоять в добавлении к тексту одного символа и может сопровождаться перерисовкой области экрана, прокруткой окна, переформатированием абзаца и т.п.

Любая, даже самая простая, операционная система всегда в той или иной степени многозадачна. Это значит, что в момент нажатия клавиши операционная система может быть занята какой-либо другой работой. Тем не менее, операционная система ни в какой ситуации не имеет права проигноровать нажатие на клавишу. Поэтому происходит прерывание работы компьютера, он запоминает свое состояние и переключается на обработку нажатия на клавишу. Такая обработка должна быть очень короткой, чтобы не нарушить выполнение других задач. Команда, отдаваемая нажатием на клавишу, просто добавляется в конец очереди запросов, ждущих своего выполнения. После этого прерывание заканчивается, компьютер восстанавливает свое состояние и продолжает работу, которая была прервана нажатием на клавишу. Запрос, поставленный в очередь, будет выполнен не сразу, а только когда наступит его черед.

В системе Windows работа оконных приложений основана на сообщениях, которые посылаются этим приложениям. Например, бывают сообщения о нажатии на клавишу мыши, о закрытии окна, о необходимости перерисовки области окна, о выборе пункта меню и т.п. Каждая программа имеет очередь запросов. Когда программа получает свой квант времени на выполнение, она выбирает очередной запрос из начала очереди и выполняет его. Таким образом, работа оконного приложения состоит, упрощенно говоря, в последовательном выполнении запросов из ее очереди. Очередь поддерживается операционной системой.

Подход к программированию, состоящий не в прямом вызове процедур, а в посылке сообщений, которые ставятся в очередь запросов, имеет много преимуществ и является одной из черт объектно-ориентированного программирования. Так, например, если оконной программе необходимо завершить работу по какой-либо причине, лучше не вызывать сразу команду завершения, которая опасна, потому что нарушает логику работы и может привести к потере данных. Вместо этого программа посылает самой себе сообщение о необходимости завершения работы, которое будет поставлено в очередь запросов и выполнено после запросов, поступивших ранее.

Реализация очереди на базе массива

Как уже было сказано, программисту массив дан свыше, все остальные структуры данных нужно реализовывать на его основе. Конечно, такая реализация может быть многоэтапной, и не всегда массив выступает в качестве непосредственной базы реализации. В случае очереди наиболее популярны две реализации: непрерывная на базе массива, которую называют также реализацией на базе кольцевого буфера, и ссылочная реализация, или реализация на базе списка. Ссылочные реализации будут рассмотрены ниже.

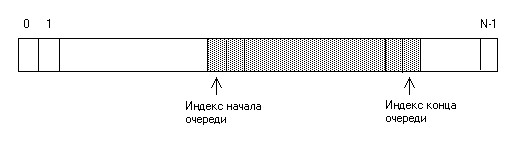

При непрерывной реализации очереди в качестве базы выступает массив фиксированной длины N, таким образом, очередь ограничена и не может содержать более N элементов. Индексы элементов массива изменяются в пределах от 0 до N - 1. Кроме массива, реализация очереди хранит три простые переменные: индекс начала очереди, индекс конца очереди, число элементов очереди. Элементы очереди содержатся в отрезке массива от индекса начала до индекса конца.


При добавлении нового элемента в конец очереди индекс конца сперва увеличивается на единицу, затем новый элемент записывается в ячейку массива с этим индексом. Аналогично, при извлечении элемента из начала очереди содержимое ячейки массива с индексом начала очереди запоминается в качестве результата операции, затем индекс начала очереди увеличивается на единицу. Как индекс начала очереди, так и индекс конца при работе двигаются слева направо. Что происходит, когда индекс конца очереди достигает конца массива, т.е. N - 1?

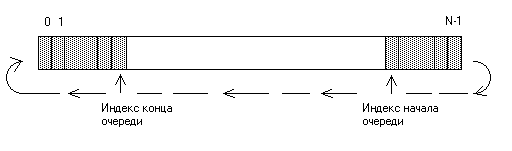

Ключевая идея реализации очереди состоит в том, что массив мысленно как бы зацикливается в кольцо. Считается, что за последним элементом массива следует его первый элемент (напомним, что последний элемент имеет индекс N - 1, а первый — индекс 0). При сдвиге индекса конца очереди вправо в случае, когда он указывает на последний элемент массива, он переходит на первый элемент. Таким образом, непрерывный отрезок массива, занимаемый элементами очереди, может переходить через конец массива на его начало.


Стек

Стек — самая популярная и, пожалуй, самая важная структура данных в программировании. Стек представляет собой запоминающее устройство, из которого элементы извлекаются в порядке, обратном их добавлению. Это как бы неправильная очередь, в которой первым обслуживают того, кто встал в нее последним. В программистской литературе общепринятыми являются аббревиатуры, обозначающие дисциплину работы очереди и стека. Дисциплина работы очереди обозначается FIFO, что означает первым пришел — первым уйдешь (First In First Out). Дисциплина работы стека обозначается LIFO, последним пришел — первым уйдешь (Last In First Out).

Стек можно представить в виде трубки с подпружиненым дном, расположеной вертикально. Верхний конец трубки открыт, в него можно добавлять, или, как говорят, заталкивать элементы. Общепринятые английские термины в этом плане очень красочны, операция добавления элемента в стек обозначается push, в переводе "затолкнуть, запихнуть". Новый добавляемый элемент проталкивает элементы, помещеные в стек ранее, на одну позицию вниз. При извлечении элементов из стека они как бы выталкиваются вверх, по-английски pop ("выстреливают").


Примером стека может служить стог сена, стопка бумаг на столе, стопка тарелок и т.п. Отсюда произошло название стека, что по-английски означает стопка. Тарелки снимаются со стопки в порядке, обратном их добавлению. Доступна только верхняя тарелка, т.е. тарелка на вершине стека. Хорошим примером будет также служить железнодорожный тупик, в который можно составлять вагоны.

Использование стека в программировании

Стек применяется довольно часто, причем в самых разных ситуациях. Объединяет их следующая цель: нужно сохранить некоторую работу, которая еще не выполнена до конца, при необходимости переключения на другую задачу. Стек используется для временного сохранения состояния не выполненного до конца задания. После сохранения состояния компьютер переключается на другую задачу. По окончании ее выполнения состояние отложенного задания восстанавливается из стека, и компьютер продолжает прерванную работу.

Почему именно стек используется для сохранения состояния прерванного задания? Предположим, что компьютер выполняет задачу A. В процессе ее выполнения возникает необходимость выполнить задачу B. Состояние задачи A запоминается, и компьютер переходит к выполнению задачи B. Но ведь и при выполнении задачи B компьютер может переключиться на другую задачу C, и нужно будет сохранить состояние задачи B, прежде чем перейти к C. Позже, по окончании C будет сперва восстановлено состояние задачи B, затем, по окончании B, — состояние задачи A. Таким образом, восстановление происходит в порядке, обратном сохранению, что соответствует дисциплине работы стека.

Стек позволяет организовать рекурсию, т.е. обращение подпрограммы к самой себе либо непосредственно, либо через цепочку других вызовов. Пусть, например, подпрограмма A выполняет алгоритм, зависящий от входного параметра X и, возможно, от состояния глобальных данных. Для самых простых значений X алгоритм реализуется непосредственно. В случае более сложных значений X алгоритм реализуется как сведение к применению того же алгоритма для более простых значений X. При этом подпрограмма A обращается сама к себе, передавая в качестве параметра более простое значение X. При таком обращении предыдущее значение параметра X, а также все локальные переменные подпрограммы A сохраняются в стеке. Далее создается новый набор локальных переменных и переменная, содержащая новое (более простое) значение параметра X. Вызванная подпрограмма A работает с новым набором переменных, не разрушая предыдущего набора. По окончании вызова старый набор локальных переменных и старое состояние входного параметра X восстанавливаются из стека, и подпрограмма продолжает работу с того места, где она была прервана.

На самом деле даже не приходится специальным образом сохранять значения локальных переменных подпрограммы в стеке. Дело в том, что локальные переменные подпрограммы (т.е. ее внутренние, рабочие переменные, которые создаются в начале ее выполнения и уничтожаются в конце) размещаются в стеке, реализованном аппаратно на базе обычной оперативной памяти. В самом начале работы подпрограмма захватывает место в стеке под свои локальные переменные, этот участок памяти в аппаратном стеке называют обычно блок локальных переменных или по-английски frame ( "кадр "). В момент окончания работы подпрограмма освобождает память, удаляя из стека блок своих локальных переменных.

Кроме локальных переменных, в аппаратном стеке сохраняются адреса возврата при вызовах подпрограмм. Пусть в некоторой точке программы A вызывается подпрограмма B. Перед вызовом подпрограммы B адрес инструкции, следующей за инструкцией вызова B, сохраняется в стеке. Это так называемый адрес возврата в программу A. По окончании работы подпрограмма B извлекает из стека адрес возврата в программу A и возвращает управление по этому адресу. Таким образом, компьютер продолжает выполнение программы A, начиная с инструкции, следующей за инструкцией вызова. В большинстве процессоров имеются специальные команды, поддерживающие вызов подпрограммы с предварительным помещением адреса возврата в стек и возврат из подпрограммы по адресу, извлекаемому из стека. Обычно команда вызова назывется call, команда возврата — return.

В стек помещаются также параметры подпрограммы или функции перед ее вызовом. Порядок их помещения в стек зависит от соглашений, принятых в языках высокого уровня. Так, в языке Си или C++ на вершине стека лежит первый аргумент функции, под ним второй и так далее. В Паскале все наоборот, на вершине стека лежит последний аргумент функции. (Поэтому, кстати, в Си возможны функции с переменным числом аргументов, такие, как printf, а в Паскале нет.)

В Фортране-4, одном из самых старых и самых удачных языков программирования, аргументы передаются через специальную область памяти, которая может располагаться не в стеке, поскольку до конца 70-х годов XX века еще существовали компьютеры вроде IBM 360 или ЕС ЭВМ без аппаратной реализации стека. Адреса возврата также сохранялись не в стеке, а в фиксированных для каждой подпрограммы ячейках памяти. Программисты называют такую память статической в том смысле, что статические переменные занимают всегда одно и то же место в памяти в любой момент работы программы. При использовании только статической памяти рекурсия невозможна, поскольку при новом вызове предыдущие значения локальных переменных разрушаются. В эталонном Фортране-4 использовались только статические переменные, а рекурсия была запрещена. До сих пор язык Фортран широко используется в научных и инженерных расчетах, однако, современный стандарт Фортрана-90 уже вводит стековую память, устраняя недостатки ранних версий языка.

Реализация стека на базе массива

Реализация стека на базе массива является классикой программирования. Иногда даже само понятие стека не вполне корректно отождествляется с этой реализацией.

Базой реализации является массив размера N, таким образом, реализуется стек ограниченного размера, максимальная глубина которого не может превышать N. Индексы ячеек массива изменяются от 0 до N - 1. Элементы стека хранятся в массиве следующим образом: элемент на дне стека располагается в начале массива, т.е. в ячейке с индексом 0. Элемент, расположенный над самым нижним элементом стека, хранится в ячейке с индексом 1, и так далее. Вершина стека хранится где-то в середине массива. Индекс элемента на вершине стека хранится в специальной переменной, которую обычно называют указателем стека (по-английски Stack Pointer или просто SP).


Когда стек пуст, указатель стека содержит значение минус единица. При добавлении элемента указатель стека сначала увеличивается на единицу, затем в ячейку массива с индексом, содержащимся в указателе стека, записывается добавляемый элемент. При извлечении элемента из стека сперва содержимое ячейки массива с индексом, содержащимся в указателе стека, запоминается во временной переменной в качестве результата операции, затем указатель стека уменьшается на единицу.

В приведенной реализации стек растет в сторону увеличения индексов ячеек массива. Часто используется другой вариант реализации стека на базе вектора, когда дно стека помещается в последнюю ячейку массива, т.е. в ячейку с индексом N - 1. Элементы стека занимают непрерывный отрезок массива, начиная с ячейки, индекс которой хранится в указателе стека, и заканчивая последней ячейкой массива. В этом варианте стек растет в сторону уменьшения индексов. Если стек пуст, то указатель стека содержит значение N (которое на единицу больше, чем индекс последней ячейки массива).
