Проектирование интерфейса. Диалоговые окна

Создание страниц и вкладок в диалоговых окнах

В одном диалоговом окне можно разместить несколько страниц и вкладок со своими управляющими элементами. Страницы и вкладки стали непременными элементами интерфейса систем, работающих с Windows. Отметим, что названия этих элементов в Office 2000 отличаются от принятых, например, в Windows 95: элемент MultiPage (набор страниц) позволяет создавать страницы с разными элементами управления (традиционно они назывались вкладками), а новый элемент TabStrip (полоса вкладок) создает "вкладки" с одинаковыми наборами элементов управления. Чтобы создать новый набор страниц, нужно перетащить на форму элемент MultiPage. Вначале будут созданы две страницы, которым можно дать нужные заголовки, сделав их значениями свойства Caption в списке свойств. На следующем рисунке эти страницы получили имена "Ссуды" и "Ренты".

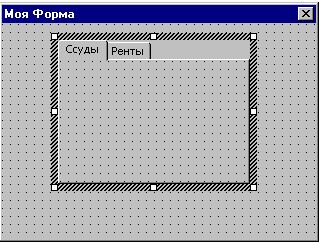

Рис. 12.9. Создание страниц

Для того, чтобы добавить следующую страницу, щелкните правой кнопкой мыши правее имени последней страницы и в появившемся контекстном меню выберите команду Создать страницу (New Page). Это меню позволяет также переименовывать, перемещать и удалять страницы. Повторив операцию создания страницы несколько раз, можно разместить в окне необходимое число страниц. Затем на каждую из них нужно перетащить элементы управления.

Аналогично создаются вкладки элементом TabStrip. Отличие в том, что каждый помещаемый на одну вкладку элемент управления одновременно попадает на все вкладки набора.

Добавление дополнительных элементов управления

На панели элементов находятся пиктограммы не всех элементов управления, доступных в Office 2000. Доступ к дополнительным элементам управления Вы получите, щелкнув правой кнопкой панель элементов и выбрав в появившемся контекстном меню команду Дополнительные элементы (Additional Controls). На экране появится одноименное окно со списком доступных элементов управления (Available Controls).

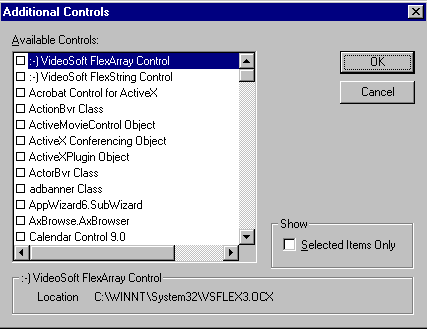

Рис. 12.10. Окно Дополнительные элементы

В этом списке отмечены элементы, находящиеся в данный момент на панели инструментов. Отметив в списке нужные дополнительные элементы, и выйдя из этого окна, Вы увидите их на панели инструментов и сможете использовать при создании своих диалоговых окон.

Пример создания диалогового окна

Давайте создадим диалоговое окно "Цветная форма", в котором будут расположены изображение (Image), поле ввода (TextBox) и командная кнопка (CommandButton).

1. В меню Вставка выберите команду UserForm для создания нового диалогового окна.
2. Щелкнув правой кнопкой появившееся окно UserForm1, выберите в контекстном меню команду Свойства. Введите новое имя ColorForm1 в правом столбце строки со свойством (Name), в качестве значения свойства Caption введите заголовок окна: "Цветная форма". Щелкните правый столбец в строке со свойством BackColor (Цвет фона), затем - появившийся справа значок списка. В таблице появившегося окна щелчком выберите понравившийся цвет. Окно "перекрасится". Закройте окно свойств.
3. Перетащите с панели инструментов на окно элемент Image (изображение). Щелкните его правой кнопкой и снова выберите команду Свойства. В появившемся окне со списком свойств отыщите строку со свойством Picture (Рисунок). Чтобы перейти к поиску нужного файла с картинкой, щелкните кнопку с многоточием (…) справа в этой строке. В диалоговом окне Загрузка рисунка (Load Picture) выберите файл с симпатичной картинкой и щелкните кнопку OK.
4. Перетащите на диалоговое окно элемент управления поле ввода (TextBox). Как и в п. 3, щелкнув его правой кнопкой, вызовите окно Свойства. Введите в качестве значения свойства Value название выбранной вами картинки - оно появится в окне редактора. Затем выберите свойство Font Справа появится кнопка (…). Щелкните ее и в появившемся списке шрифтов выберите шрифт для редактора.
5. Перетащите на диалоговое окно командную кнопку (CommandButton). Вызовите окно Свойства для этой кнопки, и измените в нем значение свойства Caption (Заголовок) на "Нажми меня" - текст станет именем кнопки. Измените имя кнопки (Name) на cmdClickMe. По этому имени к кнопке будут обращаться процедуры и методы в программе. Введите справку "Командная кнопка" как значение свойства ControlTipText - надпись будет появляться на экране под кнопкой всякий раз, когда на ней окажется указатель. Установите для кнопки ключ быстрого выбора: найдите в списке свойств строку со свойством Accelerator (Ускоритель) и введите в поле справа букву "Н" - в имени кнопки первый символ "Н" будет подчеркнут и нажатие клавиш Alt+Н будет эквивалентно выбору кнопки. Установите также подходящий шрифт с помощью свойства Font, как и для поля ввода.
6. В меню Запуск выберите команду "Запуск подпрограммы/UserForm". На экране приложения появится спроектированное диалоговое окно.

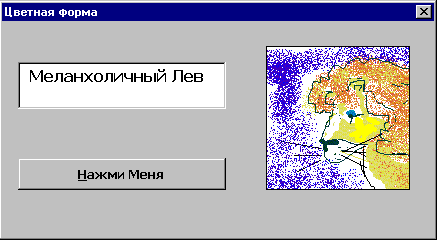

   Рис. 12.11. Цветная форма
7. Щелкните кнопку Close на заголовке диалогового окна, чтобы выйти из него.
