Лекция 2:

Веб-формы ASP.NET

< Лекция 1 || Лекция 2: 12345 || Лекция 3 >

Мастер форм данных

Дизайнер веб-форм содержит мастер для создания форм, отображающий наборы данных из источника. Для работы с мастером форм данных (Data From Wizard) выполните следующие действия.

  1. В Solution Explorer щелкните правой кнопкой мыши и выберите Add New Item (Добавить новый элемент).
  2. В диалоговом окне Add New Item (Добавление нового элемента) вы увидите большое количество типов файлов, которые можно добавить в проект – они отображаются в правой панели. Разверните дерево каталогов слева, и вы увидите дочерние элементы дерева, представляющие собой категории, при выборе которых изменяется набор отображаемых в правой панели элементов.
  3. Выберите Data Form Wizard (Мастер форм данных) и введите имя файла (см. рис. 2.8).
    Выбор мастера форм данных (Data Form Wizard)

    Рис. 2.8. Выбор мастера форм данных (Data Form Wizard)
  4. Нажмите на кнопку Open (Открыть), и в Visual Studio .NET будет создана новая веб-форма. В нашем примере она называется employees.aspx.
  5. Откроется мастер форм данных с окном приветствия, информирующим о предстоящих действиях. Нажмите на кнопку Next (Далее).
  6. В окне Choose The Dataset You Want To Use (Выберите нужный набор данных) мастер предложит выбрать имеющийся набор данных либо создать новый набор DataSet. В данном примере создан набор DataSet с именем dsEmps (см. рис. 2.9). Все наборы DataSet, создаваемые в мастере, становятся элементами проекта и могут использоваться другими веб-формами или веб-службами внутри этого проекта. Файл DataSet имеет расширение .xsd.
    Окно Choose The Dataset You Want To Use (Выберите нужный набор данных) мастера форм данных (Data Form Wizard)

    Рис. 2.9. Окно Choose The Dataset You Want To Use (Выберите нужный набор данных) мастера форм данных (Data Form Wizard)
  7. Нажмите на кнопку Next (Далее) для перехода в окно Choose A Data Connection (Выберите подключение к данным) (см. рис. 2.10). В ниспадающем списке показаны соединения, созданные в проекте до этого. Вы можете выбрать имеющееся подключение либо создать новое. В нашем примере выбрано подключение ASPNETExample.
    Окно Choose A Data Connection (Выберите подключение к данным) мастера форм данных

    Рис. 2.10. Окно Choose A Data Connection (Выберите подключение к данным) мастера форм данных
  8. Нажмите на кнопку New Connection (Новое подключение) для открытия окна Data Link Properties (Свойства подключения к данным), в котором настраивается новое подключение к базе данных.
  9. Нажмите на кнопку Next (Далее) для перехода к окну Choose Tables Or Views (Выберите таблицы или образы). Мастер откроет подключение к данным, созданное в предыдущем шаге, и найдет базу данных. Вы можете выбрать таблицы источника данных, к которым должна подключиться веб-форма. Выберите все таблицы и образы, отображаемые в веб-форме; выбор осуществляется в левой области, после чего каждый элемент переносится в правую область окна посредством нажатия на кнопку ">". В нашем примере выбрана таблица tblEmployee (см. рис. 2.11).
    Окно Choose Tables Or Views (Выберите таблицы или образы) мастера форм данных

    Рис. 2.11. Окно Choose Tables Or Views (Выберите таблицы или образы) мастера форм данных
  10. Нажмите на кнопку Next (Далее) для перехода к окну Choose Tables And Columns To Display On The Form (Выберите таблицы и столбцы, которые необходимо отобразить в форме). Мастер откроет таблицы или образы, выбранные в шаге 9, и покажет их с соответствующими столбцами, доступными для отображения в двойном списке выбора элементов.
  11. Отметьте нужные столбцы для отображения в веб-форме.

    При выборе несколько таблиц появится окно Create A Relationship Between Tables (Создать отношение между таблицами), в котором выбираются ключи и отношения таблиц. В нашем примере для отображения выбраны все столбцы таблицы tblEmployee (см. рис. 2.12).

  12. Нажмите на кнопку Finish (Готово). Visual Studio .NET сгенерирует законченную форму с именем employees.aspx со всем необходимым кодом в файле Codebehind и элементами управления, вставленными в форму для отображения данных таблицы tblEmployee.
    Выбор таблиц и столбцов для отображения в форме

    Рис. 2.12. Выбор таблиц и столбцов для отображения в форме

На рисунке 2.13 показана веб-форма employees.aspx, отображенная в представлении Design (Дизайн). Элементы управления можно перемещать для нужной настройки их отображения. Код, лежащий в основе формы, довольно высокого уровня, в нем присутствует даже обработка ошибок!

Результирующая веб-форма, сгенерированная мастером форм данных, отображенная в представлении Design (Дизайн)

Рис. 2.13. Результирующая веб-форма, сгенерированная мастером форм данных, отображенная в представлении Design (Дизайн)

Если employees.aspx установлена в качестве стартовой страницы, то нажмите на клавишу F5 для компиляции employees.aspx, чтобы открыть браузер и отобразить веб-форму. На пустой странице будет показана кнопка Load (Загрузить). Нажмите на кнопку Load (Загрузить), и данные отобразятся в браузере (см. рис. 2.14).

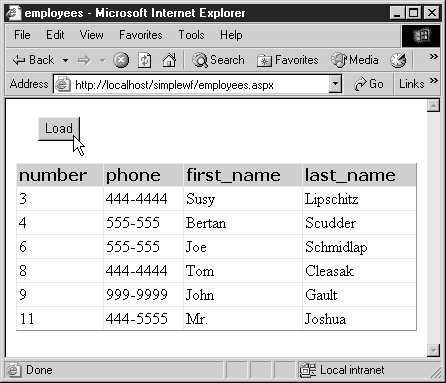

Веб-форма employees.aspx, сгенерированная мастером форм данных и отображающая информацию из таблицы tblEmployee

Рис. 2.14. Веб-форма employees.aspx, сгенерированная мастером форм данных и отображающая информацию из таблицы tblEmployee

Использование XML

В веб-формах можно использовать элемент управления XML, реализующий XML, XSL и XSL Transformations (XSLT). Для получения веб-формы, осуществляющей преобразование XML и XSL, создайте новую веб-форму и в представлении Design (Дизайн) вставьте в форму элемент управления XML (см. рис. 2.15). Элемент управления XML предназначен, главным образом, для интеграции веб-форм в приложении, использующем XSL для инкапсуляции логики представления.

Элемент управления XML настраивается в окне свойств (см. рис. 2.15). В этом окне указывается файл XML или XSLT/XSL, и при открытии страницы осуществляется преобразование XML и XSL в HTML. Если в элементе управления указаны файлы, они должны являться частью проекта, отображаемого в Solution Explorer.

Отображение в представлении Design (Дизайн) формы с элементом управления XML

увеличить изображение
Рис. 2.15. Отображение в представлении Design (Дизайн) формы с элементом управления XML

Размещение в форме элемента управления XML ограничено: дизайнер веб-форм позволяет располагать его только в левом верхнем углу представления Design (Дизайн) (см. рис. 2.15), хотя некоторые элементы управления размещаются и под элементами управления XML. Дизайнер веб-форм может не воспринять действительную структуру страницы в документе XSL или XSLT, поэтому его возможности по отображению страницы в представлении Design (Дизайн) сильно ограничены.
