Лекция 8:

Фильтры. Часть II
A
|
версия для печати
< Лекция 7 || Лекция 8: 12345 || Лекция 9 >

feTile

В пятой Лекции мы проходили элемент pattern, задача которого заключалась в получении мозаики для оформления фигур. Другой способ получения мозаики заключается в применение фильтра feTile, структура которого имеет очень простой вид (рис. 8.5):

Структура фильтра feTitle

увеличить изображение
Рис. 8.5. Структура фильтра feTitle

Фильтр принимает исходное изображение и размножает его в пределах области, определяемой атрибутами x, y, width и height. Для задания изображения или его части применяется фильтр feImage. В табл. 8.5 приводятся примеры использования этого фильтра.

Таблица 8.5. Фильтр feTile.
№ Код Вид в браузере

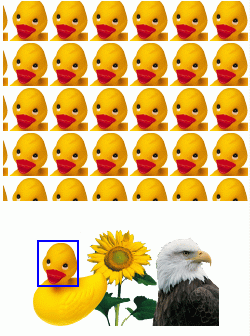

8.5.1
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="250" height="350"
     xmlns="http://www.w3.org/2000/svg" version="1.1" >
     <title> Лекция 8. Фильтры. Часть II </title>
     <desc>
          Пример feTile1.svg
     </desc>

<defs>

<filter id="myFilter" filterUnits="userSpaceOnUse"
         x="0" y="0" width="250" height="200">
<feImage x="5" y="40" width="40" height="45"
         xlink:href="#MyImage" result="image"/>
<feTile x="0" y="0" width="250" height="200"
        in="image"/>
</filter>

<image id="MyImage" width="186" height="125"
       xlink:href="collage.png"/>

</defs>

<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter)"/>

<!--Вспомогательные изображения-->

<image x="30" y="200" width="186" height="125"
       xlink:href="collage.png"/>
<rect x="35" y="240" width="40" height="45"
      style="fill:none;stroke:blue; stroke-width:2"/>

</svg>
Листинг 8.5.1. Пример feTile1.svg
Описание
Исходное изображение "collage.png" вставлено в документ при помощи элемента image. Область мозаики (голова утенка) определяется внутри фильтра feImage:
<feImage x="5" y="40"
         width="40" height="45" xlink:href="#MyImage"
         result="image"/>
Далее этот фрагмент копируется на области 250 х 200 пикселей:
<feTile x="0" y="0"
          width="250" height="200" in="image"/>
№ Код Вид в браузере

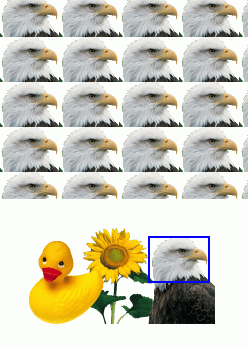

8.5.2
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="250" height="350"
     xmlns="http://www.w3.org/2000/svg" version="1.1" >
     <title> Лекция 8. Фильтры. Часть II </title>
     <desc>
          Пример feTile2.svg
     </desc>

<defs>

<filter id="myFilter" filterUnits="userSpaceOnUse"
         x="0" y="0" width="250" height="200">
<feImage x="120" y="38" width="60" height="45"
         xlink:href="#MyImage" result="image"/>
<feTile x="0" y="0" width="250" height="200"
        in="image"/>
</filter>

<image id="MyImage" width="186" height="125"
       xlink:href="collage.png"/>

</defs>

<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter)"/>

<!--Вспомогательные изображения-->

<image x="30" y="200" width="186" height="125"
       xlink:href="collage.png"/>
<rect x="150" y="238" width="60" height="45"
      style="fill:none;stroke:blue; stroke-width:2"/>

</svg>
Листинг 8.5.2. Пример feTile2.svg
Описание
Определение другой части изображения для мозаики.
№ Код Вид в браузере

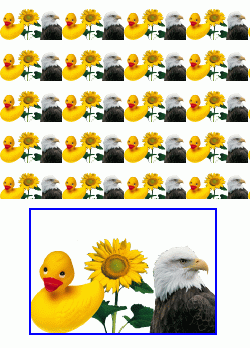

8.5.3
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="250" height="350"
     xmlns="http://www.w3.org/2000/svg" version="1.1" >
     <title> Лекция 8. Фильтры. Часть II </title>
     <desc>
          Пример feTile3.svg
     </desc>

<defs>

<filter id="myFilter" filterUnits="userSpaceOnUse"
         x="0" y="0" width="250" height="200">
<feImage x="0" y="0" width="62" height="41,67"
         xlink:href="#MyImage" result="image"/>
<feTile x="0" y="0" width="250" height="200"
        in="image"/>
</filter>

<image id="MyImage" width="62" height="41,67"
       xlink:href="collage.png"/>

</defs>

<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter)"/>

<!--Вспомогательные изображения-->

<image x="30" y="210" width="186" height="125"
       xlink:href="collage.png"/>
<rect x="30" y="210" width="186" height="125"
      style="fill:none;stroke:blue; stroke-width:2"/>

</svg>
Листинг 8.5.3. Пример feTile3.svg
Описание
Использование для мозаики целого изображения.
№ Код Вид в браузере

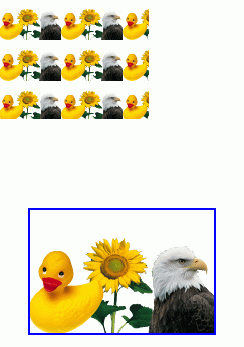

8.5.4
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="250" height="350"
     xmlns="http://www.w3.org/2000/svg" version="1.1" >
     <title> Лекция 8. Фильтры. Часть II </title>
     <desc>
          Пример feTile4.svg
     </desc>

<defs>

<filter id="myFilter" filterUnits="userSpaceOnUse"
         x="0" y="0" width="150" height="120">
<feImage x="0" y="0" width="62" height="41,67"
         xlink:href="#MyImage" result="image"/>
<feTile x="0" y="0" width="250" height="200"
        in="image"/>
</filter>

<image id="MyImage" width="62" height="41,67"
       xlink:href="collage.png"/>

</defs>

<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter)"/>

<!--Вспомогательные изображения-->

<image x="30" y="210" width="186" height="125"
       xlink:href="collage.png"/>
<rect x="30" y="210" width="186" height="125"
      style="fill:none;stroke:blue; stroke-width:2"/>

</svg>
Листинг 8.5.4. Пример feTile4.svg
Описание
Область действия фильтра ограничивается размерами, задаваемыми в элементе filter:
<filter id="myFilter" filterUnits="userSpaceOnUse"
        x="0" y="0" width="150" height="120">
№ Код Вид в браузере

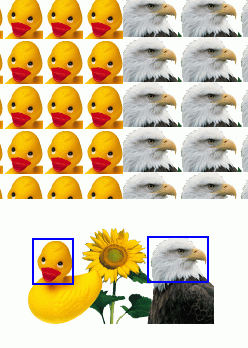

8.5.5
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="250" height="350"
     xmlns="http://www.w3.org/2000/svg" version="1.1" >
     <title> Лекция 8. Фильтры. Часть II </title>
     <desc>
          Пример feTile5.svg
     </desc>

<defs>

<filter id="myFilter1" filterUnits="userSpaceOnUse"
         x="0" y="0" width="250" height="200">
<feImage x="5" y="40" width="40" height="45"
         xlink:href="#MyImage" result="image"/>
<feTile x="0" y="0" width="125" height="200"
        in="image"/>
</filter>

<filter id="myFilter2" filterUnits="userSpaceOnUse"
         x="0" y="0" width="250" height="200">
<feImage x="120" y="38" width="60" height="45"
         xlink:href="#MyImage" result="image"/>
<feTile x="125" y="0" width="125" height="200"
        in="image"/>
</filter>


<image id="MyImage" width="186" height="125"
       xlink:href="collage.png"/>

</defs>

<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter1)"/>
<rect x="0" y="0" width="290" height="200"
     filter="url(#myFilter2)"/>

<!--Вспомогательные изображения-->

<image x="30" y="200" width="186" height="125"
       xlink:href="collage.png"/>
<rect x="35" y="240" width="40" height="45"
      style="fill:none;stroke:blue; stroke-width:2"/>
<rect x="150" y="238" width="60" height="45"
      style="fill:none;stroke:blue; stroke-width:2"/>

</svg>
Листинг 8.5.5. Пример feTile5.svg
Описание
Комбинация двух фильтров, для каждого из которых определена своя область действия.
