Лекция 6:

Трансформации
A
|
версия для печати
< Лекция 5 || Лекция 6: 12345 || Лекция 7 >

SkewX, skewY

Команды skewX и skewY предназначены для искажения формы фигуры в направлении горизонтальной и вертикальной осей (рис. 6.7):

Команды skewX и skewY

Рис. 6.7. Команды skewX и skewY

При использовании команды skewX абсциссы фигуры остаются прежними, а ординаты автоматически вычисляются по формуле Y*tg(n) где n – значение угла в градусах, принимаемое конструктором. Аналогично, применение команды skewY оставляет прежними ординаты, изменяя абсциссы по формуле X*tg(n). Допускается совместное использование этих команд – в этом случае эффект будет суммарным. В табл. 6.5 приводятся примеры использования этих команд.

Таблица 6.5. Команды skewX и skewY.
№ Код Вид в браузере
6.5.1
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew1.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(0,0) skewX(45)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
</svg>
Листинг 6.5.1. Пример skew1.svg
Описание
Искажение фигуры в горизонтальном направлении. Заметно смещение верхней левой точки объекта относительно исходной фигуры.
№ Код Вид в браузере
6.5.2
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew2.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(-6,0) skewX(45)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
</svg>
Листинг 6.5.2. Пример skew2.svg
Описание
Искажение фигуры в горизонтальном направлении с компенсацией смещения при помощи команды translate.
№ Код Вид в браузере
6.5.3
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew3.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(-6,0) skewX(235)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>

</svg>
Листинг 6.5.3. Пример skew3.svg
Описание
Искажение фигуры в горизонтальном направлении при угле 235 градусов (180+45). Заметно смещение верхней левой точки объекта относительно исходной фигуры.
№ Код Вид в браузере
6.5.4
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew4.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(-10,0) skewX(235)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>

</svg>
Листинг 6.5.4. Пример skew4.svg
Описание
Искажение фигуры в горизонтальном направлении при угле 235 градусов (180+45) с компенсацией смещения при помощи команды translate.
№ Код Вид в браузере
6.5.5
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew5.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(0,0) skewY(45)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>

</svg>
Листинг 6.5.5. Пример skew5.svg
Описание
Искажение фигуры в вертикальном направлении. Заметно смещение верхней левой точки объекта относительно исходной фигуры.
№ Код Вид в браузере
6.5.6
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew6.svg
     </desc>

     <!--Исходная фигура-->
     <g>
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>
     <!--Трансформированная фигура -->
     <g transform=" translate(0,-6) skewY(45)" >
          <rect x="10" y="10" width="100" height="50"
                fill="yellow" stroke="red" stroke-width="4"/>
          <rect x="10" y="10" width="50" height="25"
                fill="green" stroke="red" stroke-width="4"/>
     </g>

</svg>
Листинг 6.5.6. Пример skew6.svg
Описание
Искажение фигуры в вертикальном направлении с компенсацией смещения при помощи команды translate.
№ Код Вид в браузере
6.5.7
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="100"
     xmlns="http://www.w3.org/2000/svg" version="1.1" viewBox="0 0 1000 950">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew7.svg
     </desc>

     <circle cx="500" cy="400"  r="300"
             fill="lightskyblue"  stroke="blue" stroke-width="30"/>
     <ellipse cx="500" cy="500"  rx="150" ry="100"
              fill="none" stroke="blue" stroke-width="30"/>
     <rect x="300" y="370" width="400" height="130"
           fill="lightskyblue"/>
     <ellipse cx="350" cy="300"  rx="100" ry="50"
              fill="white"
              stroke="blue" stroke-width="30"/>
     <ellipse cx="650" cy="300"  rx="100" ry="50"
              fill="white"
              stroke="blue" stroke-width="30"/>
     <circle cx="350" cy="300"  r="25"
             fill="black"/>
     <circle cx="650" cy="300"  r="25"
             fill="black"/>

     <g transform="translate(-500,0) skewX(20) translate(0, -400) skewY(45) ">

     <circle cx="500" cy="400"  r="300" fill="lightskyblue"
             stroke="blue" stroke-width="30"/>
     <ellipse cx="500" cy="500"  rx="150" ry="100"
              fill="none" stroke="blue" stroke-width="30"/>
     <rect x="300" y="370" width="400" height="130"
           fill="lightskyblue"/>
     <ellipse cx="350" cy="300"  rx="100" ry="50"
              fill="white" stroke="blue" stroke-width="30"/>
     <ellipse cx="650" cy="300"  rx="100" ry="50"
              fill="white" stroke="blue" stroke-width="30"/>
     <circle cx="350" cy="300"  r="25" fill="black"/>
     <circle cx="650" cy="300"  r="25" fill="black"/>

     </g>
</svg>
Листинг 6.5.7. Пример skew7.svg
Описание
Совместное применение команд skewX и skewY.
№ Код Описание
6.5.8
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="400" height="200"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
     <title> Лекция 6. Трансформации </title>
     <desc>
          Пример skew8.svg
     </desc>

    <text x="50" y="50" font-size="30"
          fill="red" font-family="Arial">
          Текст
    </text>
    <text x="50" y="50" font-size="30"
          fill="red" font-family="Arial"
          transform="skewX(45) translate(50,0)">
          Текст
    </text>
    <text x="50" y="50" font-size="30"
          fill="red" font-family="Arial"
          transform="skewY(45)">
          Текст
    </text>
    <text x="50" y="50" font-size="30"
          fill="red" font-family="Arial"
          transform="skewX(45) skewY(45)">
          Текст
     </text>
</svg>

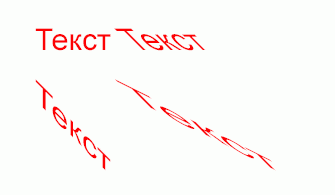

Листинг 6.5.8. Пример skew8.svg
Искажение текста.
Вид в браузере
Дальше >>
