Самостоятельная работа 14:

Вывод трехмерных объектов на экран

< Лекция 5 || Самостоятельная работа 14: 12 || Самостоятельная работа 15 >

Вывод трехмерных моделей

Выводя графические примитивы, рассмотренные в предыдущем примере, довольно сложно и трудоемко создавать игровые сцены. Гораздо большими возможностями обладает подход к работе с трехмерной графикой, использующий вывод заранее подготовленных трехмерных моделей. Само по себе создание трехмерных моделей требует немало времени и искусства, для этого применяются специальные программы. В деле создания игр выделяется отдельная группа сотрудников – 3D-моделеров, которые занимаются исключительно созданием трехмерных моделей.

Мы использовали готовую бесплатную трехмерную модель Free Lowpoly Round Shield с сайта http://www.turbosquid.com.

Для вывода модели на экран необходимо добавить в проект соответствующие ей ресурсы, в нашем случае – модель в формате .FBX и текстуру в формате .JPG. Далее следует загрузить модель в игру, настроить ее свойства и вывести на экран.

В трехмерной графике существует такое понятие, как Mesh (Сеть, иногда пользуются русской калькой с этого слова – мэш). Трехмерные модели состоят из сетей – линий, соединяющих вершины. Модель может состоять из нескольких взаимодействующих сетей, каждую из которых нужно обработать при выводе модели.

Создадим новый проект – P14_2 для демонстрации техники вывода трехмерной модели. На рис. 19.2. вы можете видеть окно Project Explorer этого проекта и окно Properties для текстуры, предназначенной для наложения на модель. Трехмерные модели, которые предусматривают использование текстур, содержат в своих файлах указание на то, каким образом накладывать текстуру на объект, а так же – на файл текстуры. В нашем случае адрес файла текстуры задан в относительном выражении – то есть система будет искать этот файл в той же папке, в которой расположен файл трехмерной модели. Текстура подвергается преобразованиям в соответствии с командами, записанными в файле трехмерной модели, поэтому мы отключили параметр Build Action в свойствах текстуры.

Окна Solution Explorer и Properties

Рис. 19.2. Окна Solution Explorer и Properties

Листинг 19.2. содержит код класса Game1, реализующего вывод модели на экран.

using System;
using System.Collections.Generic;
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Audio;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.GamerServices;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;
using Microsoft.Xna.Framework.Net;
using Microsoft.Xna.Framework.Storage;

namespace P14_2
{
    public class Game1 : Microsoft.Xna.Framework.Game
    {
        GraphicsDeviceManager graphics;
        // Модель для вывода
        Model myModel;
        //Мировая матрица
        Matrix WorldMatrix;
        //Соотношение сторон окна вывода
        float aspectRatio;
        //Угол поворота для вращения модели
        float angle;
        public Game1()
        {
            graphics = new GraphicsDeviceManager(this);
            Content.RootDirectory = "Content";
        }

        protected override void Initialize()
        {
            // TODO: Add your initialization logic here

            base.Initialize();
        }

        protected override void LoadContent()
        {
            //загрузка модели
            myModel = Content.Load<Model>("RoundShield");
            //Установка соотношения сторон окна вывода
            aspectRatio = (float)graphics.GraphicsDevice.Viewport.Width /
            (float)graphics.GraphicsDevice.Viewport.Height;

        }

        protected override void UnloadContent()
        {
            // TODO: Unload any non ContentManager content here
        }

        protected override void Update(GameTime gameTime)
        {
            //увеличим угол поворота на 1
            angle++;
            //установим новую мировую матрицу
            //поворот по оси Y равен углу angle, поворот по X -
            //angle, деленному на 5
            WorldMatrix = Matrix.CreateRotationY(MathHelper.ToRadians(angle))*
                Matrix .CreateRotationX (MathHelper .ToRadians (angle /5.0f));
            //Для каждой сети в модели
            foreach (ModelMesh mesh in myModel.Meshes)
            {
                //Для каждого эффекта в сети
                foreach (BasicEffect effect in mesh.Effects)
                {
                    //Установить освещение по умолчанию
                    effect.LightingEnabled = true;
                    effect.EnableDefaultLighting();
                   //установить матрицы
                    effect.World = WorldMatrix;
                    effect.View = Matrix.CreateLookAt(new Vector3(0.0f, 0.0f, 119.0f), Vector3.Zero, Vector3.Up);
                    effect.Projection = Matrix.CreatePerspectiveFieldOfView(MathHelper.ToRadians(45.0f),
                         aspectRatio, 1.0f, 1000.0f);
                }
            }

            base.Update(gameTime);
        }

        protected override void Draw(GameTime gameTime)
        {
            graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
            // Вывод модели
            foreach (ModelMesh mesh in myModel.Meshes)
            {
                mesh.Draw();
            }
            base.Draw(gameTime);
        }
    }
}
Листинг 19.2. Код класса Game1

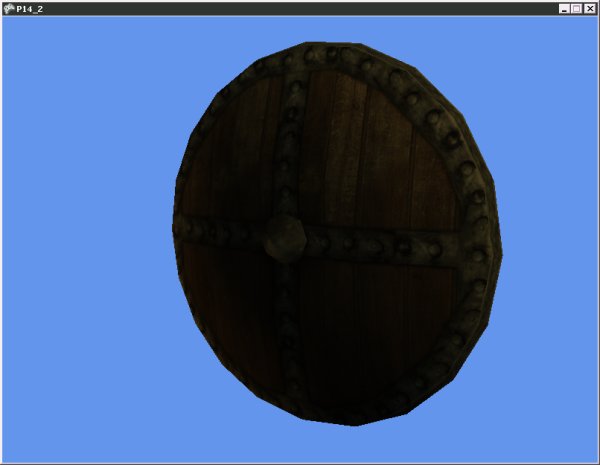

На рис. 19.3. вы можете видеть окно проекта P14_2.

Окно проекта P14_2

увеличить изображение
Рис. 19.3. Окно проекта P14_2
