Лекция 5:

Таблицы Paradox в ADO

< Лекция 4 || Лекция 5 || Лекция 6 >
Аннотация: На этой лекции вы создадите небольшое приложение с двумя таблицами Paradox. Это приложение нам понадобится в дальнейшем, для изучения свойств полей. В приложении для доступа к этим таблицам используем механизм ADO, для чего нам потребуется создать и настроить поставщика данных ODBC. Для таблиц будет использоваться связь один-ко-многим для создания подстановочного lookup поля.

Подключение таблиц Paradox 7 к приложению через ADO

Изучение свойств полей лучше сразу проводить на примере. Для этого создадим небольшую демонстрационную базу данных, всего из двух таблиц, и приложение, работающее с ней. Попутно затронем темы, которых раньше не касались. Цель проекта: создать мини-меню для столовой, кафе или ресторана.

Прежде всего, определимся с таблицами. Таблицы будем создавать в формате Paradox 7, описание типов полей которого подробно рассматривалось на лекции №30 курса "Введение в программирование на Delphi ". Для доступа к данным этих таблиц используем механизм ADO. Создавать таблицы удобней с помощью утилиты Database Desktop, входящей в состав Delphi.

Пусть главная таблица называется Food, ее поля описаны в таблице 5.1:

Таблица 5.1. Поля таблицы Food
Имя поля: Тип Описание
FKey Auto increment (+) Ключевое поле, служит счетчиком блюд.
FName Alpha (A) Текстовое поле размером 30, название блюда.
FType Long Integer (I) Поле служит для связи с подчиненной таблицей, в которой хранятся названия типов (супы, напитки, салаты и т.п.)
FVeget Logical (L) Логическое поле - вегетарианская еда, или нет. Потребуется для изучения свойств логических полей.
FCena Money ($) Поле денежного типа. Стоимость блюда.

Подчиненная таблица будет еще проще:

Таблица 5.2. Поля таблицы Tips
Имя поля: Тип Описание
TKey Auto increment (+) Ключевое поле, служит счетчиком типов.
TName Alpha (A) Текстовое поле размером 20, название типов.

Итак, начнем. Откройте утилиту Database Desktop. Чтобы облегчить работу и не искать каждый раз нужный каталог, укажем сразу рабочую папку, которую нужно вначале создать средствами Windows:

C:\Menu

Для этого выберите команду меню "File -> Working Directory ". В открывшемся окне нажмите кнопку " Browse " и найдите эту директорию на диске. Когда вы выберите ее, нажмите кнопку " OK ". Теперь эта папка стала папкой "по умолчанию". При попытке открыть или создать таблицу в утилите Database Desktop, эта папка всегда будет текущей (если в дальнейшем вы не смените рабочую папку).

Далее выбираем команду "File -> New -> Table". Оставьте тип Paradox 7, нажмите "ОК".

Далее вам предлагается ввести названия и типы полей. Сделайте это, как в таблице 5.1.

Как только вы ввели названия, типы и размеры (размер есть только у текстового поля), в списке " Table properties " выберите команду " Table Language " и нажмите кнопку " Modify ". В выпадающем списке выберите язык, как на рисунке 5.1:

Выбор языкового драйвера для таблицы Paradox

Рис. 5.1. Выбор языкового драйвера для таблицы Paradox

Если этого не сделать, у вас будут проблемы с отображением русских символов.

Далее нажмите кнопку " Save as " и укажите имя таблицы: Food. Таким же образом сделайте таблицу Tips, руководствуясь таблицей 5.2.

После этого вы можете закрыть утилиту Database Desktop, она больше не нужна.

Пойдем дальше. Поскольку мы собираемся подключаться к таблицам Paradox с помощью механизма доступа к данным ADO, нам потребуется установить на компьютере нужный драйвер ODBC. Для этого откройте Панель управления (Пуск -> Настройка -> Панель управления). Если вы используете Windows 2000, XP или более новую, вам придется еще выбрать команду "Администрирование". Далее открываем " Источники данных ODBC ". Нажимаем кнопку "Добавить", выбираем драйвер " Microsoft Paradox Driver (*.db) " и нажимаем кнопку "Готово". Далее в поле "Имя источника данных" укажите MenuParadox, этот источник мы будем использовать только для этой нашей программы. Затем уберите галочку "Использовать текущий каталог" и нажмите кнопку "Выбор каталога". В открывшемся окне выберите нашу папку C:\Menu:

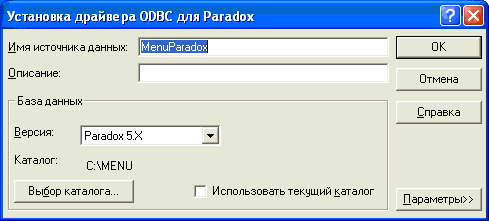

Установка драйвера ODBC

Рис. 5.2. Установка драйвера ODBC

Нажимаете "ОК", и драйвер готов. Теперь можете закрыть все остальные окна, они больше не нужны.

Загружаете Delphi. Свойству Name главной формы присвойте имя fMain, сохраните модуль формы как Main, а проект в целом как MyMenu. В свойстве Caption формы напишите "Изучение свойств полей". На форму бросьте компонент Panel с вкладки Standard, свойство Align установите в alTop. Ниже с вкладки Data Controls установите компонент DBGrid, в свойстве Align которого выберите alClient, чтобы заполнить оставшееся пространство. Затем на панель установите простую кнопку, в свойстве Caption которой напишите "Типы блюд". У вас должна получиться такая форма:

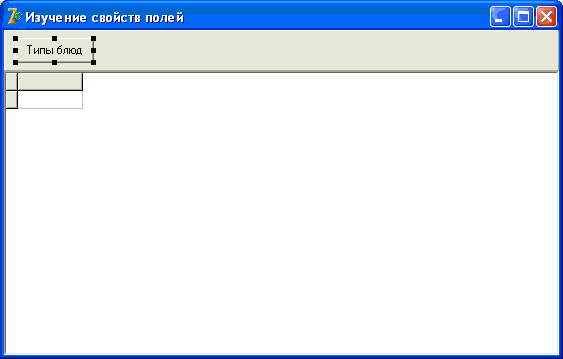

Главная форма проекта

Рис. 5.3. Главная форма проекта

Раз у нас еще будет форма с типами блюд, следовательно, понадобится и модуль данных, общий для всех форм. Выберите команду File -> New -> Data Module. В свойстве Name модуля укажите fDM и сохраните модуль под именем DM.

Теперь с вкладки ADO устанавливаем компонент ADOConnection. Сразу свойство Name для краткости обращения переименуйте в Con1. Займемся подключением. Дважды щелкните по компоненту, чтобы открыть редактор подключений. Нажмите кнопку " Build ". На вкладке "Поставщик данных" по умолчанию должен быть " Microsoft OLE DB Provider for ODBC Drivers ". Нам нужен именно этот поставщик. Переходим на вкладку "Подключение" (для этого можете просто нажать кнопку "Далее"). В выпадающем списке "Использовать имя источника данных" нам нужно выбрать MenuParadox, то подключение, которое мы создали ранее. К слову сказать, мы могли и не указывать адрес данных, могли оставить галочку "Использовать текущий каталог". В этом случае таблицы нужно было бы расположить там же, где и программа, или создавать подключение при работающей программе. Так удобно делать при использовании локальной базы данных. Способ, которым мы воспользовались сейчас, более удобен для многопользовательских файл-серверных БД. Если бы базы лежали где-то на сетевом диске, тогда мы могли бы в качестве папки указать сетевой путь, например:

\\myserver\Menu

но тогда эта папка должна быть открыта в сети как общий ресурс.

Нажмите кнопку "Проверить подключение". Если вышло сообщение "Проверка подключения выполнена", значит, вы все сделали правильно, и ошибок нет.

Нажимаем кнопку "ОК", чтобы подтвердить подключение, и еще раз "ОК", чтобы закрыть окно подключений. Сразу же свойство LoginPrompt компонента Con1 переводим в False, чтобы каждый раз при подключении программа не запрашивала имя пользователя и пароль. Затем в свойстве Connected устанавливаем True. Подключение произошло.

Далее с вкладки ADO устанавливаем два компонента ADOTable. Выделите оба компонента, и в их свойстве Connection выберите наш Con1. Займемся вначале первой таблицей. В свойстве TableName выберите таблицу Food, свойство Name переименуйте в FoodT, а свойство Active переведите в True. Для второго компонента ADOTable выберите таблицу Tips, а компонент переименуйте в TipsT. Также переведите Active в True. Далее рядом с таблицами установите два компонента DataSource с вкладки Data Access. Первый переименуйте в FoodDS, второй - в TipsDS. В свойстве DataSet каждого выберите соответствующую таблицу. Не забудьте сохранить проект.

Перейдите на главную форму. Командой File -> Use unit подключитесь к созданному модулю данных. В свойстве DataSource сетки DBGrid выберите fDM.FoodDS. На сетке должны появиться столбцы с данными. Нажмите кнопку Run на панели инструментов или горячую клавишу F9. Проект компилируется, запускается, и… выходит ошибка:

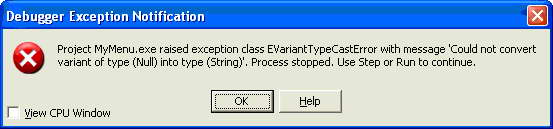

Ошибка при компиляции

Рис. 5.4. Ошибка при компиляции

В чем дело? Вроде бы, мы все делали правильно, иначе на сетке DBGrid не появились бы нужные столбцы? Просто мы добрались до проблем с полями. Нажмите кнопку "ОК", затем выберите Run -> Program reset, чтобы закрыть повисшую программу. Теперь перейдите на окно модуля данных, щелкните дважды по компоненту FoodT, чтобы вызвать редактор полей. Затем щелкните по окну редактора правой кнопкой и выберите команду Add all fields (Добавить все поля). То же проделайте и со второй таблицей. Снова сохраните проект, скомпилируйте его и запустите - теперь полный порядок, программа запускается и выполняется нормально.

Дело в том, что, используя драйверы ODBC с "неродными" форматами баз данных, такими как dBase или Paradox, приходится точно указывать, какие у нас поля, а не надеяться на авто-определение. Вообще, создавать поля для каждого набора данных считается хорошим тоном в программировании.

Далее создадим еще одну форму, для редактирования типов блюд:

Форма редактора типов блюд

Рис. 5.5. Форма редактора типов блюд

Форму назовите fMyTypes, сохраните модуль как MyTypes. Чтобы убрать из окна лишние кнопки системной строки и не позволять пользователю менять размеры окна, в свойстве BorderStyle формы выберите значение bsDialog. Не забудьте подключить к нему модуль данных DM. На форме две простых кнопки, поле DBEdit с вкладки Data Controls и сетка DBGrid с этой же вкладки. В свойстве DataSource и сетки, и поля выберите fDM.TipsDS. У поля DBEdit, кроме того, в свойстве DataField выберите поле TName. Обратите внимание, что я назвал форму и модуль как MyTypes, а не просто как Types. Слово Types (типы) довольно распространенное в языках программирования и может вызвать конфликт названий. Попробуйте, если не верите!

Дважды нажимаем на верхнюю кнопку, и в обработчике пишем код:

//добавляем запись:
  fDM.TipsT.Append;
  //переводим фокус:
  DBEdit1.SetFocus;

В коде обработки нижней кнопки просто закрываем окно:

Close;

Однако нам нужно убедиться, что если изменения в таблице были, и пользователь желает их сохранить, то они сохраняются. Поскольку мы не знаем точно, каким образом пользователь закроет это окно, придется для проверки сгенерировать событие onClose для формы:

{если изменения есть, спросим что с ними делать. если пользователь
   не желает их сохранять, отменяем изменения. иначе сохраняем: }
  if fDM.TipsT.Modified then
    if Application.MessageBox('Данные изменены! Сохранить?',
       'Внимание!', MB_YESNO+MB_ICONQUESTION) <> IDYES then
         fDM.TipsT.Cancel
    else fDM.TipsT.Post;

Далее переходим на главную форму, командой File -> Use Unit подключаем модуль MyTypes, дважды щелкаем по кнопке "Типы блюд" и в сгенерированном событии вызываем новый модуль:

fMyTypes.ShowModal;

Сохраните проект, скомпилируйте его и впишите 5-10 типов блюд, например, "Напитки", "Супы", "Салаты" и т.п. Это нам будет нужно для подстановочного поля. Если в поле автоинкремента у вас будут выходить нули, не обращайте внимания - после сохранения таблицы там окажутся правильные цифры. Вы сможете убедиться в этом, закрыв программу и загрузив ее еще раз.

Теперь займемся формой для редактирования основной таблицы. Командой File -> New -> Form или аналогичной кнопкой на панели инструментов создайте новую форму. В свойство Caption этой формы впишите "Редактирование блюда", в свойстве Name укажите fEditor, а модуль сохраните как Editor. Сразу же командой File -> Use Unit подключите к этой форме модуль данных DM. Форма будет выглядеть так:

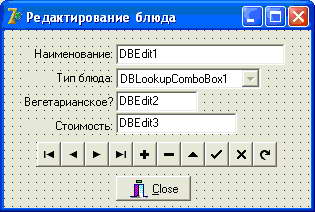

 Форма редактора блюда

Рис. 5.6. Форма редактора блюда

Как видно из рисунка, на форме присутствуют поясняющие компоненты Label, три компонента DBEdit, один DBLookupComboBox, один DBNavigator и кнопка BitBtn, в свойстве Kind которой выбрано значение bkClose.

Компонент DBLookupComboBox немного сложней остальных. Это подстановочный компонент. Из основной таблицы Food он будет брать целое число - значение поля FType. А из дочерней таблицы Tips этот компонент будет просматривать все значения поля TName. Когда пользователь выберет какой-нибудь тип блюда, целое число, соответствующее ключевому полю TKey, попадет в поле FType главной таблицы. Другими словами, у нас получилась связь один-ко-многим (многие блюда основной таблицы могут иметь одинаковый тип):

Связь между таблицами

Рис. 5.7. Связь между таблицами

Выделите все компоненты, относящиеся к редактированию данных или перемещению по ним (начинающиеся на DB …), и в их свойстве DataSource выберите fDM.FoodDS. Затем с помощью свойства DataField подключите все DBEdit к соответствующему полю таблицы.

У компонента DBLookupComboBox установите следующие значения:

Таблица 5.3 . Значения свойств компонента DBLookupComboBox
Свойство Значение
DataSource fDM.FoodDS
DataField FType
ListSource fDM.TipsDS
KeyField TKey
ListField TName

Как видно из таблицы, компонент DBLookupComboBox имеет такие важные свойства:

  • DataSource - свойство содержит ссылку на компонент TDataSource, связанный с основной таблицей.
  • DataField - свойство указывает на имя ссылочного поля основной таблицы. В это поле после выбора значения из списка DBLookupComboBox попадает значение ключевого поля подстановочной таблицы.
  • ListSource - свойство содержит ссылку на компонент TDataSource, связанный с подстановочной (дочерней) таблицей.
  • KeyField - свойство содержит имя ключевого поля подстановочной таблицы. По этому полю ищется нужная подстановочная запись.
  • ListField - свойство содержит имя поля подстановочной таблицы, по которому формируется список значений DBLookupComboBox. Эти значения также можно подставлять в основную таблицу в виде lookup (подстановочного) поля.

Если говорить еще проще, то при открытии основного и подстановочного наборов данных, компонент DBLookupComboBox соединяется с подстановочной таблицей, указанной в свойстве ListSource, и формирует список значений из поля, указанного в ListField. Далее, при редактировании основной таблицы, пользователь выбирает из списка DBLookupComboBox одно из значений. При этом DBLookupComboBox смотрит, какое значение выбранной записи в подстановочной таблице имеет ключевое поле KeyField. Как правило, это целое число. Это число DBLookupComboBox и заносит в ссылочное поле основной таблицы DataField. Похожим образом действует и компонент DBLookupListBox, разумеется, учитывая специфику компонента.

Форма fEditor предназначена для редактирования имеющегося блюда или добавления нового, в зависимости от того, каким способом вызвали форму. Поэтому здесь нам нужно лишь создать код для события закрытия формы onClose, куда пропишем:

if fDM.FoodT.Modified then
    if Application.MessageBox('Данные изменены! Сохранить?',
       'Внимание!', MB_YESNO+MB_ICONQUESTION) <> IDYES then
         fDM.FoodT.Cancel
    else fDM.FoodT.Post;

Перейдем на главную форму. Командой File -> Use Unit добавим к главной форме новое окно. Пользователь должен иметь возможность редактировать имеющуюся запись, поэтому сгенерируем событие onDblClick для сетки DBGrid1, и пропишем туда следующий код:

fEditor.ShowModal;

Рядом с кнопкой "Типы блюд" добавим еще одну кнопку "Добавить блюдо". Сгенерируйте событие нажатия на эту кнопку и пропишите такой код:

fDM.FoodT.Append;
  fEditor.ShowModal;

Как видите, отличие кода заключается лишь в том, что при нажатии на кнопку добавляется новая запись, открывается редактор и пользователь редактирует ее. А если он дважды щелкнет по записи на сетке, то откроется тот же редактор, в который будет загружена текущая запись. Впрочем, благодаря навигатору DBNavigator, пользователь и там имеет возможность перемещаться по записям, добавлять или удалять записи. Мы, собственно, получили далекую от идеала, но вполне работоспособную программу. Сохраните проект, скомпилируйте и введите для примера несколько блюд:

Программа в действии

Рис. 5.8. Программа в действии

Как видите, программа имеет множество недостатков: пользователь видит совершенно ненужные ему ключевые поля, в сетке он видит лишь номер типа блюда, но не видит название этого типа. В поле FVeget ему вручную приходится писать True или False вместо привычных Да/Нет. Еще недостаток: названия полей в сетке соответствуют названиям полей в таблице, а поле " FType " или " FVeget " мало что скажет пользователю. Исправлением этих недостатков займемся в следующей лекции, вместе с изучением свойств полей.
