Лекция 3:

Элемент Path

< Лекция 2 || Лекция 3: 12345 || Лекция 4 >

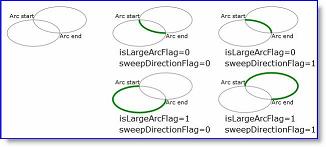

Рассмотренные примеры 3.8.1 - 3.8.5 позволяют сделать вывод: пара значений isLargeArcFlag, sweepDirectionFlag отвечают за то, какая часть фигуры, формируемая пересечением двух окружностей, будет видна (рис. 3.9):

 Все возможные значения пары isLargeArcFlag, sweepDirectionFlag и формируемая ими кривая

увеличить изображение
Рис. 3.9. Все возможные значения пары isLargeArcFlag, sweepDirectionFlag и формируемая ими кривая

Рассмотрим теперь последний "неявный" параметр RotationAngle (табл. 3.9)

Таблица 3.9. Примеры эллиптических кривых. Параметр RotationAngle.
Код Вид в браузере
3.9.1
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="220" Height="200"
Background="White"
x:Name="Page">

<!--Поворот объекта Path на 10 градусов-->
<Path Stretch="Fill" Stroke="green"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 10 1,0 150,125" />

<!--Поворот объекта Path на 20 градусов-->
<Path Stretch="Fill" Stroke="green"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 20 1,0 150,125" />

<!--Поворот объекта Path на 30 градусов-->
<Path Stretch="Fill" Stroke="green"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 30 1,0 150,125" />

<!--Поворот объекта Path на 40 градусов-->
<Path Stretch="Fill" Stroke="green"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 40 1,0 150,125" />

<!--Поворот объекта Path на 50 градусов-->
<Path Stretch="Fill" Stroke="green"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 50 1,0 150,125" />

<!--Исходный объект Path-->
<Path Stretch="Fill" Stroke="black"
StrokeThickness="3"  Canvas.Left="50"
Canvas.Top="100" Data="
M100,100 A50,25 0 1,0 150,125" />

<!--Вспомогательные фигуры-->
<Ellipse Width="8" Height="8"
Canvas.Left="98" Canvas.Top="98"
Fill="red" />
<Ellipse Width="8" Height="8"
Canvas.Left="148" Canvas.Top="123"
Fill="red" />
<Ellipse Width="4" Height="4"
Canvas.Left="48" Canvas.Top="98"

Fill="black" />
<Rectangle Width="210" Height="190"
Stroke="blue" StrokeThickness="2"
 Canvas.Left="5" Canvas.Top="5"/>


</Canvas>

Описание
В этом примере расположено несколько кривых, отличающихся только параметром RotationAngle, который принимает значения 10, 20, 30, 40 и 50 градусов. Заметен поворот всей фигуры, как единого целого, относительно горизонтальной оси против часовой стрелки. При этом сохраняется привязка к опорным точкам

Экспорт графики и объект Path

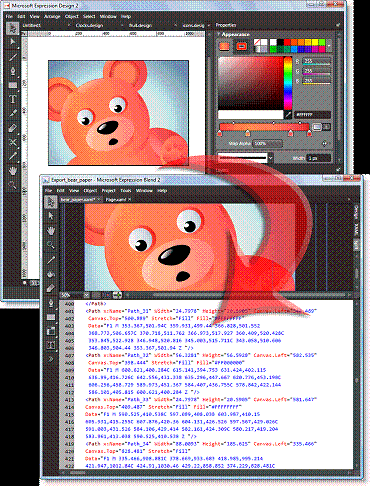

Мы закончили рассмотрение объекта Path. При экспорте графики в формате XAML из пакета Microsoft Expression Design большая часть получаемого кода и представляет собой описание именно этого элемента (рис. 3.10):

 Экспорт графики из Microsoft Expression Design в Microsoft Expression Blend

увеличить изображение
Рис. 3.10. Экспорт графики из Microsoft Expression Design в Microsoft Expression Blend

Нарисованные при помощи инструментов кривые могут быть затем отредактированы непосредственно в режиме кода.
