feComposite

Фильтр feComposite предназначен в основном для получения фигурной обрезки изображений. Структура этого фильтра выглядит следующим образом(рис. 7.7):

увеличить изображение

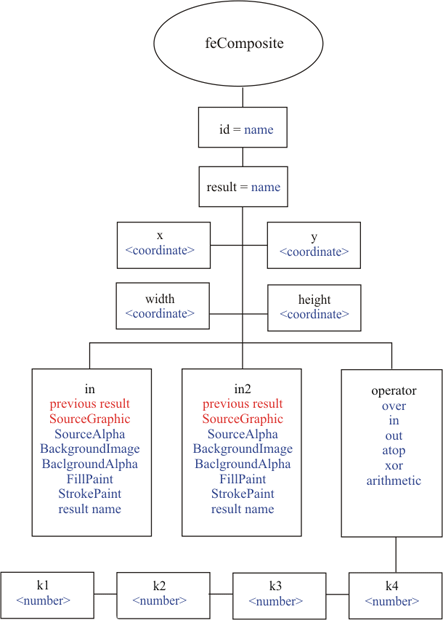

Рис. 7.7. Структура фильтра feComposite

Если мы имеем дело с композицией, состоящей из двух изображений, то возможно несколько вариантов пересечения изображений. Каждый из этих вариантов может быть представлен соответствующим значением атрибута operator. Описание этих значений приводится в табл. 7.8

Таблица 7.8. Значения атрибута "operator"
Значение	Описание
over	Два изображения располагаются независимо друг от друга, причем верхнее перекрывает нижнее.
in	Видны лишь те части верхнего изображения, которые совпадают с нижним изображением.
out	Видны лишь те части верхнего изображения, которые не совпадают с нижним изображением (выходят из области нижнего изображения).
atop	Видны совпадающие части верхнего и нижнего изображений.
xor	Видны несовпадающие части верхнего и нижнего изображений. Совпадающие фрагменты удаляются.
arithmetic	Вид изображений определяется дополнительным набором атрибутов k1, k2, k3, k4. Для этих атрибутов задается число в диапазоне от 0 до 1. Вариации значений позволяют получать комбинации изображений с учетом прозрачности. Результирующий цвет получается путем случайной подстановки верхнего или нижнего цвета в зависимости от степени непрозрачности в каждой точке изображения (так называемый режим "растворение" ( Dissolve ). Этот атрибут основывается на механизмах фильтров feDiffuseLighting и feSpecularLighting.

Фильтр содержит также два атрибута подстановки изображений – in и in2. Если возникает необходимость объединения более двух изображений, то можно применять последовательные серии. В табл. 7.9 приводятся примеры использования этого фильтра.

Таблица 7.9. Фильтр feComposite
№	Код	Вид в браузере
7.9.1	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I title> <desc> Пример feComposite1.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="over"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.1. Пример feComposite1.svg
	Описание

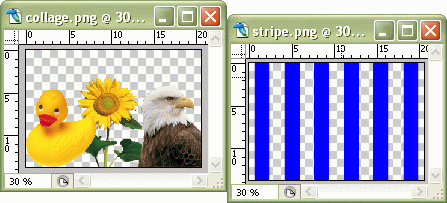

	Применение значения over атрибута operator. Исходные изображения содержат прозрачные области, т. е. выглядят так (рис. 7.8): Рис. 7.8. Исходные изображения фильтра feComposite
№	Код	Вид в браузере
7.9.2	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite2.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="in"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.2. Пример feComposite2.svg
	Описание
	Применение значения in атрибута operator.
№	Код	Вид в браузере
7.9.3	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite3.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="out"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.3. Пример feComposite3.svg
	Описание
	Применение значения out атрибута operator.
№	Код	Вид в браузере
7.9.4	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite4.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="atop"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.4. Пример feComposite4.svg
	Описание
	Применение значения atop атрибута operator.
№	Код	Вид в браузере
7.9.5	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite5.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="xor"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.5. Пример feComposite5.svg
	Описание
	Применение значения xor атрибута operator.
№	Код	Вид в браузере
7.9.6	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="200" height="150" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite6.svg </desc> <defs> <filter id="myFilter" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="#MyImage1" result="pict1"/> <feImage xlink:href="#MyImage2" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.4" k3="1" k4="0"/> </filter> <image id="MyImage1" x="10" y="10" width="186" height="125" xlink:href="collage.png"/> <image id="MyImage2" x="10" y="10" width="186" height="125" xlink:href="stripe.png"/> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter)" /> </svg> Листинг 7.9.6. Пример feComposite6.svg
	Описание
	Применение значения arithmetic атрибута operator. Можно задавать прозрачность исходных изображений.
№	Код	Описание

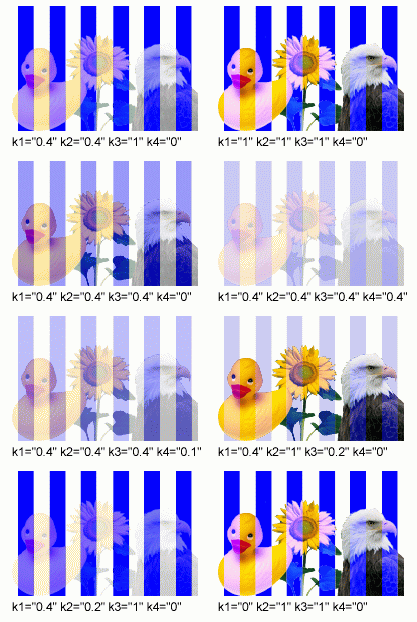

7.9.7	<?xml version="1.0" encoding="UTF-8" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg width="800" height="600" xmlns="http://www.w3.org/2000/svg" version="1.1" > <title> Лекция 7. Фильтры. Часть I </title> <desc> Пример feComposite7.svg </desc> <defs> <filter id="myFilter1" filterUnits="userSpaceOnUse" x="10" y="10" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.4" k3="1" k4="0"/> </filter> <filter id="myFilter2" filterUnits="userSpaceOnUse" x="216" y="10" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="1" k2="1" k3="1" k4="0"/> </filter> <filter id="myFilter3" filterUnits="userSpaceOnUse" x="10" y="165" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.4" k3="0.4" k4="0"/> </filter> <filter id="myFilter4" filterUnits="userSpaceOnUse" x="216" y="165" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.4" k3="0.4" k4="0.4"/> </filter> <filter id="myFilter5" filterUnits="userSpaceOnUse" x="10" y="320" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.4" k3="0.4" k4="0.1"/> </filter> <filter id="myFilter6" filterUnits="userSpaceOnUse" x="216" y="320" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="1" k3="0.2" k4="0"/> </filter> <filter id="myFilter7" filterUnits="userSpaceOnUse" x="10" y="475" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0.4" k2="0.2" k3="1" k4="0"/> </filter> <filter id="myFilter8" filterUnits="userSpaceOnUse" x="216" y="475" width="186" height="125"> <feImage xlink:href="collage.png" result="pict1"/> <feImage xlink:href="stripe.png" result="pict2"/> <feComposite in="pict1" in2="pict2" operator="arithmetic" k1="0" k2="1" k3="1" k4="0"/> </filter> </defs> <rect x="10" y="10" width="186" height="125" filter="url(#myFilter1)" /> <rect x="216" y="10" width="186" height="125" filter="url(#myFilter2)" /> <rect x="10" y="165" width="186" height="125" filter="url(#myFilter3)" /> <rect x="216" y="165" width="186" height="125" filter="url(#myFilter4)" /> <rect x="10" y="320" width="186" height="125" filter="url(#myFilter5)" /> <rect x="216" y="320" width="186" height="125" filter="url(#myFilter6)" /> <rect x="10" y="475" width="186" height="125" filter="url(#myFilter7)" /> <rect x="216" y="475" width="186" height="125" filter="url(#myFilter8)" /> <!--Подписи--> <text x="10" y="150" style="fill: black; font-size: 12px"> k1="0.4" k2="0.4" k3="1" k4="0" </text> <text x="216" y="150" style="fill: black; font-size: 12px"> k1="1" k2="1" k3="1" k4="0" </text> <text x="10" y="305" style="fill: black; font-size: 12px"> k1="0.4" k2="0.4" k3="0.4" k4="0" </text> <text x="216" y="305" style="fill: black; font-size: 12px"> k1="0.4" k2="0.4" k3="0.4" k4="0.4" </text> <text x="10" y="460" style="fill: black; font-size: 12px"> k1="0.4" k2="0.4" k3="0.4" k4="0.1" </text> <text x="216" y="460" style="fill: black; font-size: 12px"> k1="0.4" k2="1" k3="0.2" k4="0" </text> <text x="10" y="615" style="fill: black; font-size: 12px"> k1="0.4" k2="0.2" k3="1" k4="0" </text> <text x="216" y="615" style="fill: black; font-size: 12px"> k1="0" k2="1" k3="1" k4="0" </text> </svg> Листинг 7.9.7. Пример feComposite7.svg	Применение значения arithmetic атрибута operator. Вариации коэффициентов позволяют получать композиции полностью непрозрачных изображений. Другие значения представляют собой промежуточные варианты.
	Вид в браузере
