Опубликован: 08.06.2017 | Доступ: свободный | Студентов: 702 / 287 | Длительность: 17:38:00
Специальности: Руководитель
Лекция 3:

Выявление и оценка обстановки в чрезвычайных ситуациях

Выявление радиационной обстановки

Радиационная обстановка (РО) - обстановка в зоне РЗМ представляет собой совокупность параметров, характеризующих степень опасности радиоактивного заражения для персонала промышленных объектов, сил ГО и населения. Основными параметрами радиационной обстановки являются: характер и степень зараженности объектов и сред; масштабы радиоактивного заражения местности.

Характер РЗМ подразумевает: фазовое состояние, дисперсность, физико-химические свойства, нуклидный состав радиоактивных загрязнений.

Степень зараженности характеризуется мощностью экспозиционной дозы на РЗМ и активностью (поверхностной, объемной, удельной) зараженных объектов.

Масштабы определяются конфигурацией и размерами зон РЗМ.

Радиационная обстановка определяется в основном характером радиационной аварии или видом и мощностью ядерного взрыва, а также метеоусловиями (направление и скорость среднего ветра, наличие осадков).

Выявление и оценка обстановки производятся либо методом прогноза, либо по данным разведки.

Выявление радиационной обстановки, т. е. определение параметров, ее характеризующих, осуществляется методом прогнозирования с использованием математических моделей или методом измерения фактической зараженности местности и объектов в ходе радиационной разведки. Возможная радиационная обстановка на объекте прогнозируется, как правило, заблаговременно по специальным методикам, а при возникновении ЧС уточняется по данным разведки.

Выявление радиационной обстановки методом прогнозирования

Исходными данными для выявления радиационной обстановки являются:

при ядерном взрыве:

  • координаты, вид, мощность и время ядерного взрыва,
  • направление и скорость среднего ветра в пределах высоты подъема радиоактивного облака;

при радиационной аварии:

  • координаты АЭС, тип (РБМК или ВВЭР) и электрическая мощность ядерного реактора,
  • время аварии и характер выброса (доля выброшенной загрузки реактора),
  • направление и скорость среднего ветра, степень вертикальной устойчивости воздуха (СВУВ).

Радиационную обстановку отображают на картах (схемах) в виде прогнозируемых или фактических зон радиоактивного загрязнения (заражения), ограниченных изолиниями доз или мощностей доз.

Прогнозируемые зоны заражения (загрязнения) местности при наземных ядерных взрывах и авариях на АЭС с однократным выбросом радионуклидов или многократных, но в течение короткого промежутка времени, отображаются в виде правильных эллипсов (рис. 3.1).

При ядерных взрывах на следе облака отображают четыре зоны радиоактивного заражения - А, Б, В, Г, а при авариях на АЭС дополнительно отображается пятая зона - М. Характеристики границ этих зон приведены в табл. 3.2 и 3.3.

Прогнозируемые зоны радиоактивного загрязнения местности на следе облака при авариях на АЭ

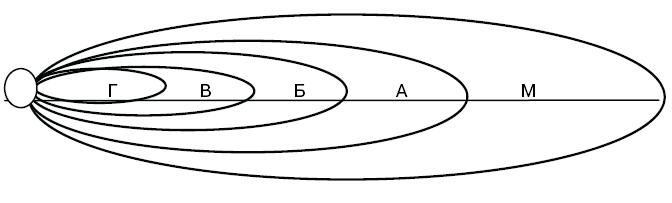

Рис. 3.1. Прогнозируемые зоны радиоактивного загрязнения местности на следе облака при авариях на АЭ
Таблица 3.2. Радиационные характеристики зон РЗ местности при авариях на РОО
Наименование зоны Индекс зоны Цвет внешней границы зоны Дозы излучения на границе зоны за первый год после аварии, рад Мощность дозы излучения на границе зоны через 1 ч после аварии, рад\ч
внешней внутренней внешней внутренней
Радиационной опасности М Красный 5 50 0,014 0,140
Умеренного загрязнения А Синий 50 500 0,140 1,4
Сильного загрязнения Б Зелёный 500 1500 1,4 4,2
Опасного загрязнения В Коричневый 1500 5000 4,2 14,0
Чрезвычайно опасного загрязнения Г Чёрный 5000 - 14,0 -

Таблица 3.3. Характеристика зон РЗ на местности при наземных ядерных взрывах
Наименование зоны Индекс зоны Цвет для обозначения внешней границы зоны Площадь зоны от всей площади РЗ, % Доза излучения на границе за период полного распада РВ, рад Мощность дозы излучения через 1 час после взрыва, рад\час
внешней внутрен. внешней внутрен.
Умеренного загрязнения А Синий 70-80 40 400 8 800
Сильного загрязнения Б Зелёный 10 400 1200 80 240
Опасного загрязнения В Коричневый 8-10 1200 4000 240 800
Чрезвычайно опасного загрязнения Г Чёрный до 2 4000 - 800 -

Из таблиц 3.2 и 3.3 видно, что переход от границ зон М к А, А к Б и Б к Г сопровождается десятикратным увеличением дозы или мощности экспозиционной дозы (МЭД), а от Б к В - трехкратным. Для определения МЭД в середине зон М и А граничные значения следует умножить на 100,5 = 3,16, а в зонах Б и В на 30,5 = 1,73.

Динамика спада мощностей доз излучения, как ранее отмечалось, описывается уравнениями:

при ядерных взрывах P = Pо x t -0,2;

при радиационных авариях P = Pо x t -0,5.

Очень важным моментом для управлений и отделов по делам ГОЧС различных уровней является определение времени начала формирования следа облака. В зависимости от этого могут быть организованы следующие защитные мероприятия:

  • оповещение об угрозе радиоактивного заражения;
  • профилактический прием йодосодержащих препаратов;
  • подготовка объектов к переводу (или перевод) на режим работы в условиях радиоактивного загрязнения;
  • подготовка к использованию средств индивидуальной защиты органов дыхания и кожи, а также защитных сооружений;
  • проведение работ по защите продовольствия, источников воды и т. д.

Время начала выпадения радиоактивных веществ из облака можно определить расчетом:

tвып = X/V,

где X - расстояние от эпицентра взрыва, км;

V - средняя скорость ветра на высоте подъема радиоактивного облака.

Размеры (длину и ширину) зон радиоактивного заражения при прогнозе РО определяются по специальным таблицам исходя из вида и мощности ядерного взрыва, а также скорости среднего ветра.

Так, для наземного ядерного взрыва мощностью 100 кт при скорости среднего ветра 25 км/час размеры зон составят:

Параметры зоны А Б В Г
Длина, км 116 49 31 18
Ширина, км 12 6 4 2,2

Размеры зон радиоактивного загрязнения при разрушении на АЭС реактора РБМК-1000 с выбросом 50% загрузки при изотермии и скорости ветра 5 м/с составят:

Параметры зоны М А Б В Г
Длина, км 583 191 47,1 23,7 9,41
Ширина, км 42,8 11,7 2,4 1,1 0,27

После нанесения зон радиоактивного заражения на карту (схему) можно определить, в каких зонах заражения оказались промышленные объекты или какие зоны предстоит преодолевать формированиям ГЗ.
