Лекция 4:

Установка и настройка VMWare Workstation

Аннотация: В работе рассматриваются установка и настройка VMWare Workstation.

Цель: практическое освоение технологий виртуализации на примере VMWare Workstation.

Аппаратное и программное обеспечение для работы: настольный или портативный компьютер, поддерживающий виртуализацию, операционная система Microsoft Windows XP, Vista, Windows 7, 8.

VMware Workstation создает полностью изолированные безопасные виртуальные машины, инкапсулирующие операционные системы и приложения. Уровень виртуализации VMware сопоставляет ресурсы физического оборудования с ресурсами виртуальной машины. Таким образом, каждая виртуальная машина получает собственные ЦП, память, диски и устройства ввода-вывода и является полным эквивалентом стандартного компьютера x86. VMware Workstation устанавливается в операционной системе узла и предоставляет широкую поддержку оборудования за счет наследования поддерживаемого оборудования операционной системы узла.

Любое приложение, работающее на стандартном ПК, запустится и в виртуальной машине VMware Workstation. VMware Workstation – это эквивалент полного ПК с возможностью работы в сети и с поддержкой различных устройств. У каждой виртуальной машины есть свой центральный процессор, память, диски, устройства ввода-вывода и т. д. В ней запускают любое приложение, которое работает в поддерживаемых гостевых ОС, включая Microsoft Office, Adobe Photoshop, Apache Web Server, Microsoft Visual Studio, отладчики ядра, брандмауэры, ПО для виртуальных частных сетей и др.

VMware Workstation использует файловую систему компьютера и создает файлы, которые привязываются к дискам виртуальной машины, поэтому создавать разделы для каждой операционной системы не нужно. Если на компьютере установлена другая операционная система и настроена загрузка обеих ОС, то VMware Workstation может запустить вторую операционную систему на виртуальной машине в операционной системе узла. Вместо выбора загружаемой ОС можно запустить обе операционные системы одновременно и переключаться между ними щелчком мыши.

После установки VMware Workstation выполняется настройка виртуальных машин – назначение памяти и дисков, портов и сетевых устройств. Затем виртуальная машина включается с подключенным установочным компакт-диском или ISO-образом ОС. После загрузки виртуальной машины начинается стандартная процедура установки операционной системы.

С точки зрения операционной системы узла VMware Workstation является обычным приложением. При ее установке на виртуальной машине изменение гостевой ОС не требуется. Приложения в гостевой операционной системе продолжают работать так же, как на узловом компьютере.

Виртуальные диски – это дисковые разделы виртуальных машин. Они хранятся в виде файлов в файловой системе операционной системы узла. Одной из главных возможностей VMware Workstation является инкапсуляция. Это означает, что среда полностью инкапсулируется в набор файлов, которые можно копировать, перемещать и использовать. Поскольку целый раздел диска сохраняется как файл, виртуальные диски можно копировать и перемещать. Процедура резервного копирования существенно упрощается. Поддерживается создание виртуальных дисков с интерфейсами SCSI, IDE и SATA размером до 8 Тбайт.

Виртуальная машина может использовать подключение через сетевой мост, чтобы получить собственный IP-адрес (от сервера DHCP, если он доступен), или трансляцию адресов (NAT) и работать с IP-адресом узла. Можно также настроить внутреннюю сеть между узлом и виртуальной машиной, чтобы создать изолированную виртуальную сеть. Кроме этого, можно полностью отключить сетевые подключения, создав совершенно изолированную виртуальную машину.

Установка VMWare Workstation

На рис 1, 2, 3 представлены окно установщика VMware Workstation и лицензионное соглашение.

Окно установщика VMware Workstation

Рис. 1. Окно установщика VMware Workstation
Окно установщика VMware Workstation

Рис. 2. Окно установщика VMware Workstation
Лицензионное соглашение

Рис. 3. Лицензионное соглашение

Далее нужно выбрать тип установки VMware Workstation (рис. 4) и определить папку назначения (рис. 5).

Выбор типа установки

Рис. 4. Выбор типа установки
Определение папки назначения

Рис. 5. Определение папки назначения

На рис. 6, 7, 8, 9, 10, 11 представлены обновление и улучшение программного обеспечения, создание ярлыков, выполнение необходимых операций и запрошенной операции, окончание установки.

Обновление программного обеспечения

Рис. 6. Обновление программного обеспечения
Улучшение качества программы

Рис. 7. Улучшение качества программы
Создание ярлыков

Рис. 8. Создание ярлыков
Выполнение необходимых операций

Рис. 9. Выполнение необходимых операций
Выполнение запрошенной операции

Рис. 10. Выполнение запрошенной операции

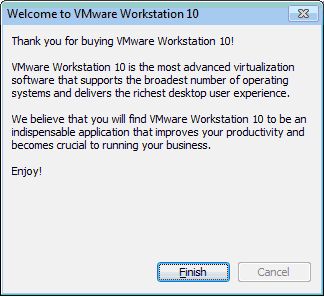

Окончание установки

Рис. 11. Окончание установки

Используя установочный дистрибутив VMware Workstation, нужно установить продукт на компьютер (рис. 12, 13). Запустить программу, открыв Пуск – Все программы – VMWare – VMWare Workstation.

Выбор конфигурации виртуальной машины

увеличить изображение
Рис. 12. Выбор конфигурации виртуальной машины
Shared VMs

Рис. 13. Shared VMs

Сетевые настройки

Необходимо открыть Пуск – Все программы – VMWare – Virual Network Editor и провести конфигурацию виртуальной сети(рис. 14).

Virual Network Editor

увеличить изображение
Рис. 14. Virual Network Editor

Создание виртуальной машины для гостевой операционной системы Windows 8

В меню File – New – Virtual Machine необходимо создать новую виртуальную машину (рис. 15, 16, 17, 18,19, 20, 21, 22) и установить на ней операционную систему Windows 8.

Выбор операционной системы

увеличить изображение
Рис. 15. Выбор операционной системы

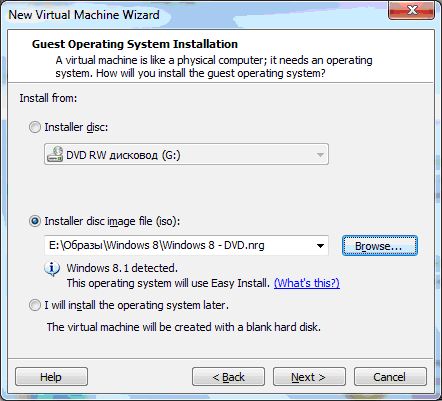

Создание новой виртуальной машины

Рис. 16. Создание новой виртуальной машины
Введение ключа продукта

Рис. 17. Введение ключа продукта
Название виртуальной машины

Рис. 18. Название виртуальной машины
Указание размера диска, разделение диска на несколько файлов

Рис. 19. Указание размера диска, разделение диска на несколько файлов
Созданная виртуальная машина

Рис. 20. Созданная виртуальная машина
Аппаратные средства

увеличить изображение
Рис. 21. Аппаратные средства
Создание диска

Рис. 22. Создание диска

Рис. 23, 24установка на виртуальную машину операционной системы Windows 8.

Установка Windows 8

увеличить изображение

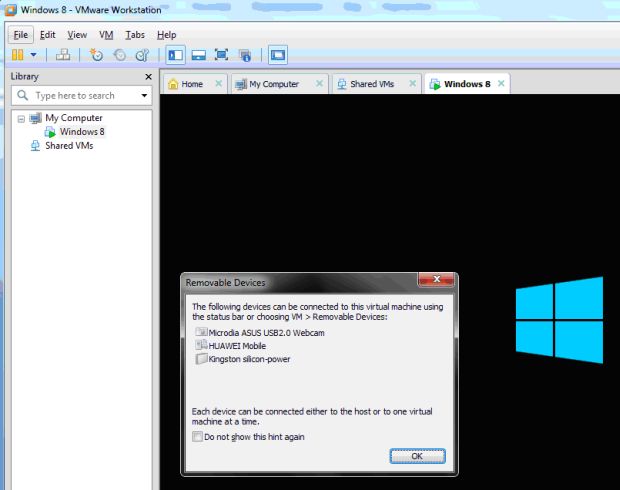

Рис. 23. Установка Windows 8
Установка Windows 8

Рис. 24. Установка Windows 8

Установка приложений (рис. 25).

Выполнение установки приложений

увеличить изображение
Рис. 25. Выполнение установки приложений

Подготовка приложений (рис. 26).

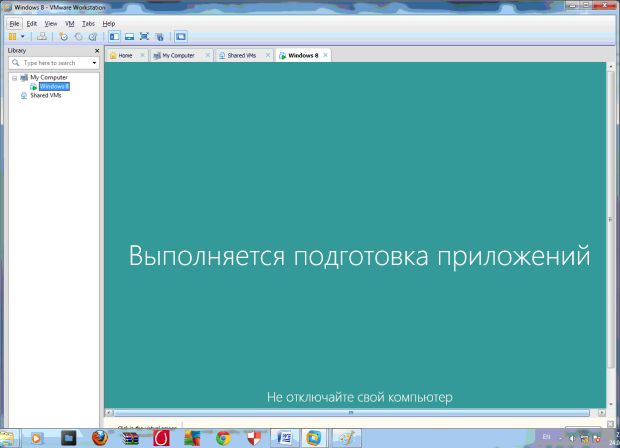

Подготовка приложений

увеличить изображение
Рис. 26. Подготовка приложений

Установка личных параметров (рис. 27).

Установка личных параметров

увеличить изображение
Рис. 27. Установка личных параметров

На рис. 28 представлена установленная операционная система.

Установленная операционная система

увеличить изображение
Рис. 28. Установленная операционная система

После установки операционной системы Windows 8, нужно установить инструменты VMWare в меню VM – Install VMWare Tools (рис. 29).

Установка инструментов VMware

Рис. 29. Установка инструментов VMware

Перезагрузка ОС, окно приветствия ОС, запуск ОС (30, 31, 32).

Перезагрузка ОС

Рис. 30. Перезагрузка ОС
Окно приветствия ОС

Рис. 31. Окно приветствия ОС
Запуск ОС

Рис. 32. Запуск ОС

Создание снимка виртуальной машины

Снимок виртуальной машины можно создать, используя VM – Snapshot – Take Snapshot (рис. 33, 34).

Создание снимка виртуальной машины Snapshot 1

Рис. 33. Создание снимка виртуальной машины Snapshot 1
Создание снимка виртуальной машины

Рис. 34. Создание снимка виртуальной машины

Изменение в гостевой операционной системе

Выполняя произвольные изменения в виртуальной машине, можно скопировать на рабочий стол несколько ярлыков, создать несколько папок (рис. 35).

Выполнение произвольных изменений в виртуальной машине

Рис. 35. Выполнение произвольных изменений в виртуальной машине

Используя возврат к предыдущему снимку, можно отменить изменения

Можно выполнить возврат к предыдущему снимку виртуальной машины в меню VM – Snapshot – Revert to Snapshot и выбрать предыдущий снимок (36).

Возврат к предыдущему снимку виртуальной машины

Рис. 36. Возврат к предыдущему снимку виртуальной машины

Выключение и завершение работы виртуальной машины (рис. 39, 37, 38).

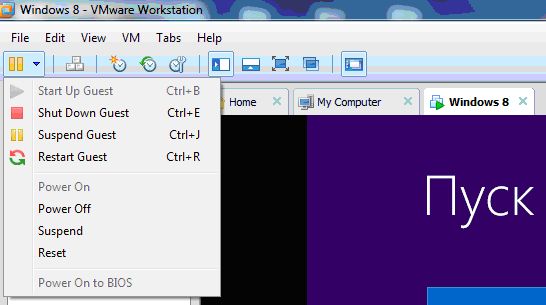

Выключение виртуальной машины

Рис. 37. Выключение виртуальной машины
Завершение работы виртульной машины

Рис. 38. Завершение работы виртульной машины
Завершение работы виртуальной машины

Рис. 39. Завершение работы виртуальной машины

Изменение конфигурации виртуальной машины производят в меню VM – Settings. Нужно увеличить оперативную память, количество процессоров, создать дополнительный жесткий диск (40, 41, 42, 43, 44, 45, 46, 47).

Изменение конфигурации виртуальной машины

увеличить изображение
Рис. 40. Изменение конфигурации виртуальной машины
Увеличение количества оперативной памяти и процессоров

увеличить изображение
Рис. 41. Увеличение количества оперативной памяти и процессоров
Создание дополнительного жесткого диска

Рис. 42. Создание дополнительного жесткого диска
Создание дополнительного жесткого диска SCSI

Рис. 43. Создание дополнительного жесткого диска SCSI
Создание нового виртуального жесткого диска

Рис. 44. Создание нового виртуального жесткого диска
Размер нового виртуального жесткого диска

Рис. 45. Размер нового виртуального жесткого диска
Windows 8-0.vmdk

Рис. 46. Windows 8-0.vmdk
Созданный дополнительный жесткий диск

увеличить изображение
Рис. 47. Созданный дополнительный жесткий диск

Таким образом, мы рассмотрели технологию виртуализации на примере установки и настройки VMware Workstation.
