Лекция 5:

Редактирование примитивов

< Лекция 4 || Лекция 5: 123456 || Лекция 6 >

Редактирование с помощью палитры свойств

Палитра свойств вызывается командой Tools - Properties. Можно также нажать кнопку PROPERTIES на панели инструментов STANDARD, нажать комбинацию клавиш CTR+1 или просто дважды щелкнуть по выделенному объекту.

С помощью палитры свойств можно редактировать следующие объекты и свойства:

  • слой, цвет, тип линий , масштаб линий, толщину линий;
  • текст и свойства текста;
  • стиль печати;
  • блоки;
  • гиперссылки.

При двойном щелчке на объекте активизируется не только диалоговое окно PROPERTIES. Это зависит от типа объекта:

Тип объекта Окно Команда
Определение атрибута Edit Attribute Definition DDEDIT
Атрибуты в блоке Enhanced Attribute Edit EATTEDIT
Блок Reference Edit REFEDIT
Штриховка Hatch Edit HATCHEDIT
Мультилиния Multiline Edit Tools MLEDIT
Многострочный текст и текст выносок Multiline Text Editor MTEDIT
Текст (TEXT, DTEXT) Edit Text DDEDIT
Внешняя ссылка Reference Edit REFEDIT

Задание 4.4. C помощью палитры свойств PROPERTIES PALETTE построить прямоугольное сооружение с эллиптическим куполом.

Построить прямоугольник по точкам (0,0 - 90,60).

Вписать в него эллипс по точкам привязки MIDPOINT 1, 2, 3.

Выделить эллипс и вызвать палитру свойств ( рис. 4.8).

Ввести в поля палитры новые значения:

Center Y = 60;
End angle = 180.

В поле COLOR измените цвет линий прямоугольника и эллипса

Базовые инструменты редактирования

Почти все команды редактирования находятся в меню MODIFY ( рис. 4.9):

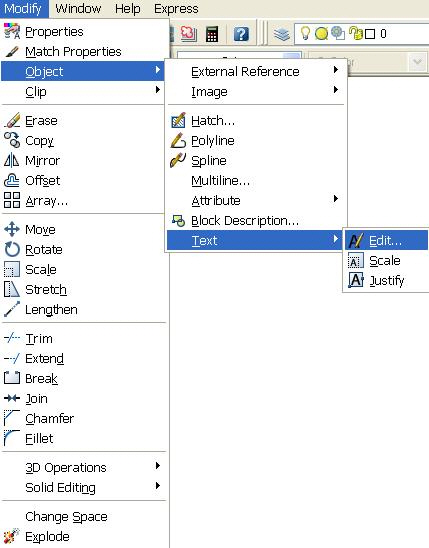

Список команд меню MODIFY

Рис. 4.9. Список команд меню MODIFY

Базовые инструменты редактирования вынесены на панель инструментов MODIFY ( рис. 4.10). Справа показана вторая панель редактирования MODIFY II.

Панель инструментов редактирования MODIFY

Рис. 4.10. Панель инструментов редактирования MODIFY

Возможны два варианта редактирования:

  • запустить команду, а затем выделить объекты,
  • выделить объекты, а затем запустить команду для однотипного преобразования всех выделенных объектов.

Напомним, что выполнить команду SELECT можно несколькими способами:

  • установить прицел на объекте и щелкнуть клавишей мыши. Объект станет пунктирным и у него появятся "ручки";
  • растянуть слева направо охватывающую объекты рамку;
  • растянуть справа налево секущую рамку.

Задание 4.5. C помощью панели инструментов MODIFY выполните все операции редактирования.

Откройте файл A3.dwt и сохраните его как Edit.dwg в своей папке.

В этом файле нарисуйте фигуры и выполните надписи так, как показано на рис. 4.11 линиями белого цвета. Выделенное синим - результат операций редактирования.

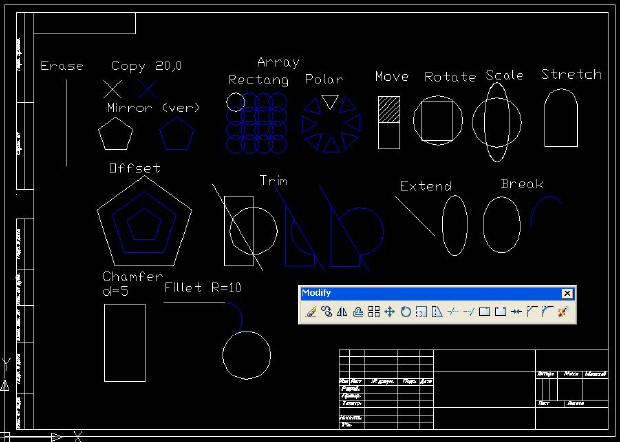

Примеры редактирования объектов инструментами панели

увеличить изображение
Рис. 4.11. Примеры редактирования объектов инструментами панели

Рассмотрим теперь работу непосредственно на чертеже ( рис. 4.11) с базовыми инструментами редактирования панели MODIFY.

ERASE (стереть): выделите отрезок и щелкните по кнопке ERASE.
COPY (копировать):
  • щелкните по кнопке COPY. В командной строке последовательно будут отражаться приглашения:
    Command: _copy
    Select objects: 1 found 			(укажите мышью на белую точку);
    Select objects: 				    (нажмите ENTER);
    Specify base point or [Displacement] <Displacement>( покажите точку-источник);
    Specify second point or <use first point as displacement>(покажите точку-приемник);
    Specify second point or [Exit/Undo] <Exit>( нажмите ENTER).

  • координаты точек или смещение нужно указывать либо мышью, либо вводить численные значения в командную строку;
  • можно перемещать выделенный объект мышью при нажатой клавише CTRL. Можно копировать объект через буфер обмена.
MOVE (переместить):
  • выделить объект и щелкнуть по кнопке "MOVE". В ответ на приглашение указать базовую точку либо смещение.
  • приглашения аналогичны приглашениям команды COPY.
  • обратите внимание, что штриховка перемещается вместе с контуром, если она ассоциативна.
ROTATE (вращать):
  • выделить окружность и квадрат;
  • щелкнуть по кнопке "ROTATE" панели MODIFY. В ответ на приглашение указать базовую точку и далее угол вращения.
  • вращение осуществляется вокруг базовой точки. Положительные углы отсчитываются против часовой стрелки.
SCALE (масштаб):
  • выделить объект;
  • щелкнуть по кнопке SCALE;
  • в ответ на приглашение Specify base point: указать базовую точку
  • в ответ на приглашение Specify scale factor or [Copy/Reference] <1.2000>: указать коэффициент масштабирования.

Расширенный набор инструментов редактирования

Команды копирования и перемещения

MIRROR (зеркальное отражение исходного объекта):

  • выделить объект;
  • щелкнуть по кнопке MIRROR;
  • в ответ на приглашение
    Command: _mirror 1 found
    Specify first point of mirror line:

    указать точку оси отражения (обычно это точка привязки);
  • в ответ на приглашение
    Specify second point of mirror line:

    указать вторую точку точку на оси отражения;
  • в ответ на запрос
    Erase source objects? [Yes/No] <N>: (удалить объект-источник?)

    дайте нужный ответ.

ARRAY (массив).

Создание массива круговых или прямоугольных копий объекта настраивается в диалоговом окне ARRAY ( рис. 4.12). В полях диалога нужно указать число рядов и колонок и расстояния между рядами и колонками (их можно указать мышью). Если объект не был выделен до запуска команды, то нужно нажать кнопку SELECT OBJECTS. После выделения объекта на экране нажмите ENTER, чтобы вернуться в диалоговое окно.

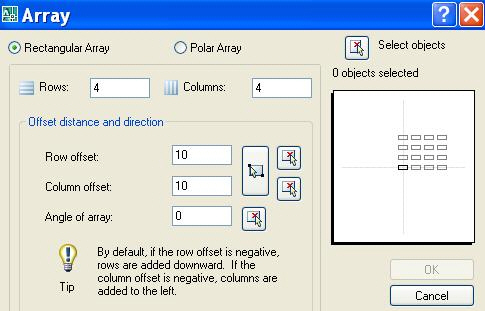

Настройка прямоугольного массива

Рис. 4.12. Настройка прямоугольного массива

Массив POLAR на рис. 4.11 построен при настройках диалогового окна ARRAY, который показан на рис. 4.13:

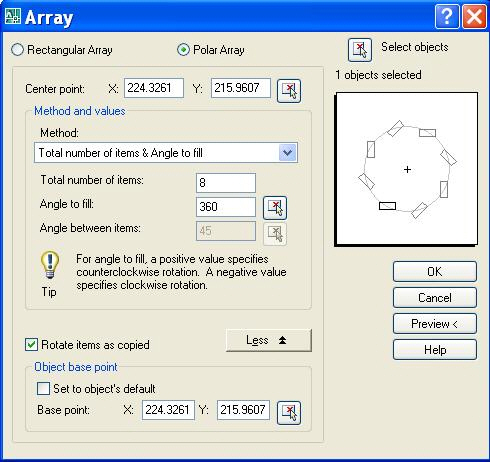

Настройка полярного массива

Рис. 4.13. Настройка полярного массива

Следует обратить внимание на последнюю строку, содержащую координаты базовой точки. По умолчанию эта точка имеет координаты 0,0, что не всегда удобно.

OFFSET - смещение, используется для создания эквидистантных (смещенных по нормали на фиксированное расстояние) прямолинейных и криволинейных отрезков, подобных существующим. На рис. 4.11 с помощью этой команды выполнены подобные пятиугольники. Запросы команды идут в такой последовательности:
Command: _offset
Current settings: Erase source=No  Layer=Source  OFFSETGAPTYPE=0
Specify offset distance or [Through/Erase/Layer] <Through>: 10
Select object to offset or [Exit/Undo] <Exit>: выделяем пятиугольник;

Далее нас просят указать, с какой стороны контура строить новую фигуру:
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: указываем сторону.

Далее следует новый цикл:
Select object to offset or [Exit/Undo] <Exit>: выделяем новый контур;
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: указываем сторону.
