Лекция 12:

Разработка диаграммы компонентов и редактирование свойств ее элементов

< Лекция 11 || Лекция 12: 1234 || Лекция 13 >

Добавление отношения зависимости и редактирование его свойств

Добавление отношения зависимости на диаграмму компонентов аналогично добавлению соответствующего отношения на диаграмму вариантов использования. Продолжая разработку модели банкомата, на диаграмму компонентов предварительно следует добавить второй компонент с именем MainBank, для которого выбрать стереотип Main Program. Для добавления зависимости между двумя компонентами нужно с помощью левой кнопки мыши нажать кнопку с изображением зависимости на специальной панели инструментов, отпустить левую кнопку мыши, щелкнуть левой кнопкой мыши на изображении исходного компонента на диаграмме и отпустить ее на изображении целевого компонента. В результате этих действий на диаграмме появится изображение отношения зависимости в форме пунктирной линии со стрелкой, соединяющей два выбранных компонента.

Применительно к диаграмме компонентов модели банкомата рассмотренным способом следует добавить отношение зависимости от компонента с именем MainATM.exe к компоненту с именем MainBank. В дополнение к этому для наглядности можно указать в форме примечаний те классы модели, которые предполагается реализовать в данных компонента х (рис. 12.4).

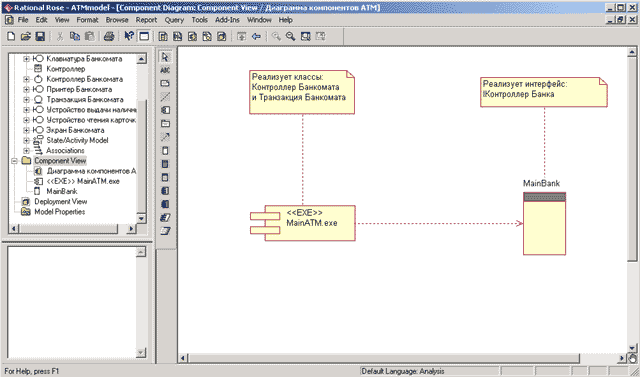

Диаграмма компонентов после добавления отношения зависимости между компонентами MainATM.exe и MainBank

Рис. 12.4. Диаграмма компонентов после добавления отношения зависимости между компонентами MainATM.exe и MainBank

Следует заметить, что отношение зависимости в среде IBM Rational Rose 2003 не имеет собственного окна спецификации свойств. Именно по этой причине специфицировать свойства данного отношения, такие как имя и стереотип, можно только с помощью текстовой области, что нельзя признать удобным с практической точки зрения.
