Лекция 12:

Разработка диаграммы компонентов и редактирование свойств ее элементов

< Лекция 11 || Лекция 12: 1234 || Лекция 13 >

Добавление компонента на диаграмму компонентов и редактирование его свойств

Для добавления компонента на диаграмму компонентов нужно с помощью левой кнопки мыши нажать кнопку с изображением пиктограммы компонента на специальной панели инструментов, отпустить левую кнопку мыши и щелкнуть левой кнопкой мыши на свободном месте рабочего листа диаграммы. Добавить компонент на диаграмму можно также с помощью операции главного меню: Tools \to Create \to Component или с помощью операции контекстного меню: New \to Component, предварительно выделив представление компонентов в браузере проекта.

В результате этих действий на диаграмме появится изображение компонента с маркерами изменения его геометрических размеров и предложенным средой именем по умолчанию, которое разработчику следует изменить. Продолжая разработку модели системы управления банкоматом, построим для нее диаграмму компонентов. С этой целью изменим имя диаграммы, предложенное по умолчанию Main, на Диаграмма компонентов АТМ, а для первого добавленного компонента зададим имя MainATM.exe (рис. 12.1).

Диаграмма компонентов после добавления компонента MainATM.exe

Рис. 12.1. Диаграмма компонентов после добавления компонента MainATM.exe

Для каждого компонента можно определить различные свойства, такие как стереотип, язык программирования, декларации, реализуемые классы. Редактирование этих свойств для произвольного компонента осуществляется с помощью диалогового окна спецификации свойств (рис. 12.2).

Диалоговое окно спецификации свойств компонента MainATM.exe

Рис. 12.2. Диалоговое окно спецификации свойств компонента MainATM.exe

В частности, для компонента MainATM.exe можно выбрать стереотип <<EXE>> из предлагаемого вложенного списка, поскольку применительно к разрабатываемой модели предполагается реализация этого компонента в форме исполнимого файла. При этом на вкладке Realizes (Реализует) содержатся все классы, включая и актеров, которые на данный момент присутствуют в модели (рис. 12.3). Следует заметить, что классы будут показаны в этом окне только при выбранном свойстве Show all classes (Показать все классы).

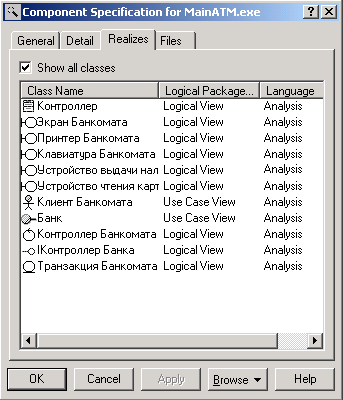

Диалоговое окно спецификации свойств компонента MainATM.exe, открытое на вкладке Realizes (Реализует)

Рис. 12.3. Диалоговое окно спецификации свойств компонента MainATM.exe, открытое на вкладке Realizes (Реализует)

По умолчанию в среде IBM Rational Rose 2003 для всех добавляемых на диаграмму компонентов в качестве языка реализации используется язык анализа, который в последствии следует изменить на тот язык программирования, который предполагается использовать для написания программного кода. В дальнейшем при генерации программного кода необходимо будет дополнительно выбрать те классы, которые реализует тот или иной компонент модели. Программа IBM Rational Rose 2003 поддерживает возможность использования различных языков программирования для реализации различных компонентов модели. Особенности языковой реализации модели рассматриваются далее в лекции 14.
