Лекция 9:

Разработка диаграммы состояний и редактирование свойств ее элементов

< Лекция 8 || Лекция 9: 1234 || Лекция 10 >

Добавление состояния на диаграмму состояний и редактирование его свойств

Для добавления состояния на диаграмму состояний необходимо с помощью левой кнопки мыши нажать кнопку с изображением пиктограммы состояния на специальной панели инструментов, отпустить левую кнопку мыши и щелкнуть левой кнопкой мыши на свободном месте рабочего листа диаграммы. На диаграмме появится изображение состояния с маркерами изменения его геометрических размеров и предложенным средой именем по умолчанию, которое разработчику следует изменить.

Для диаграммы состояний модели банкомата в качестве имени первого добавленного состояния изменим предложенное программой по умолчанию имя NewState на Ожидание карточки (рис. 9.1). Задать имя состояния можно либо непосредственно при добавлении нового состояния на диаграмму состояний, либо открыв окно спецификации свойств нового состояния.

Диаграмма состояний  после добавления на нее состояния Ожидание карточки

Рис. 9.1. Диаграмма состояний после добавления на нее состояния Ожидание карточки

Для добавленного состояния можно открыть диалоговое окно его свойств двойным щелчком левой кнопкой мыши на изображении этого элемента на диаграмме. В этом случае активизируется диалоговое окно со специальными вкладками, в поля которых можно занести всю информацию по данному состоянию (рис. 9.2).

Диалоговое окно спецификации свойств состояния

Рис. 9.2. Диалоговое окно спецификации свойств состояния

При необходимости в диалоговом окне спецификации свойств выбранного состояния можно задать вложенное историческое состояние. Для этого следует выставить отметку у свойства State/activity history ( Историческое состояние /деятельность) и нажать кнопку Apply. В результате внутри исходного состояния появится вложенное историческое состояние (рис. 9.3, а).

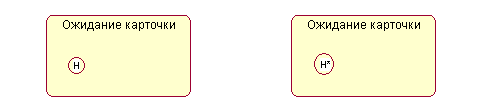

Добавление вложенного исторического состояния (а) и состояния глубокой истории (б) для состояния Ожидание карточки

Рис. 9.3. Добавление вложенного исторического состояния (а) и состояния глубокой истории (б) для состояния Ожидание карточки

Чтобы обычное историческое состояние превратить в состояние глубокой истории, следует дополнительно выставить отметку у свойства Sub state/activity history (Историческое под-состояние/деятельность), которое становится доступным для редактирования после выбора первого свойства, и нажать кнопку Apply. В результате внутри исходного состояния появится вложенное состояние глубокой истории (рис. 9.3, б).

Чтобы обычное состояние превратить в композит, следует при добавлении нового состояния поместить его внутри границы того состояния, которое необходимо сделать композитным. В результате внутри исходного состояния появится новое вложенное состояние с именем NewState, которое при перемещении композита в области диаграммы состояний всегда будет находиться внутри своего композита (рис. 9.4).

Превращение состояния Ожидание карточки в композитное состояние

Рис. 9.4. Превращение состояния Ожидание карточки в композитное состояние

Рассмотренные выше действия приведены только с целью иллюстрации особенностей спецификации исторических и вложенных подсостояний и не относятся к разрабатываемой модели банкомата.

Дополнительно можно определить следующие свойства состояний: задать текстовый стереотип состояния, определить внутренние действия на входе и выходе, а также внутреннюю деятельность. Эти свойства доступны для редактирования на вкладке General (Общие) и Actions (Действия). На вкладке Transitions ( Переходы ) можно определять и редактировать переходы, которые входят и выходят из рассматриваемого состояния. Последняя вкладка Swimlanes (Дорожки) служит для спецификации дорожек, которые, в контексте языка UML, определяются для диаграммы деятельности.
