Лекция 5:

Добавление атрибутов и операций на диаграмму классов

< Лекция 4 || Лекция 5: 123 || Лекция 6 >

Спецификация атрибутов и операций для класса Транзакция Банкомата

Чтобы закончить спецификацию класса Транзакция Банкомата аналогичным способом следует добавить еще 3 атрибута и 2 операции со следующими свойствами:

  • значение ПИН-кода карточки с квантором видимости public. В качестве типа этого атрибута следует выбрать тип Integer (целочисленный), а в секцию документации атрибута ввести поясняющий текст: "Устройство чтения карточки считывает значение этого атрибута с кредитной карточки клиента".
  • введенный ПИН-код с квантором видимости public. В качестве типа этого атрибута следует выбрать тип Integer (целочисленный), а в секцию документации атрибута ввести поясняющий текст: "Значение этого атрибута вводится клиентом с клавиатуры банкомата".
  • введенная сумма наличных с квантором видимости public. В качестве типа этого атрибута следует выбрать тип Currency (Денежный), а в секцию документации атрибута ввести поясняющий текст: "Значение этого атрибута вводится клиентом с клавиатуры банкомата".
  • проверить правильность ПИН-кода() с квантором видимости public. В качестве типа возвращаемого результата для этой операции следует выбрать тип Boolean (логический), а в секцию ее документации ввести поясняющий текст: "Вызывается после того, как клиент ввел значение ПИН-кода с клавиатуры банкомата".
  • завершить транзакцию() с квантором видимости public. В секцию ее документации ввести поясняющий текст: "Вызывается после завершения всех действий банкомата по обслуживанию клиента".

Выполнить эти действия предлагается читателям самостоятельно. Соответствующий фрагмент диаграммы классов после добавления и спецификации атрибутов и операций для класса Транзакция Банкомата будет иметь следующий вид (рис. 5.6).

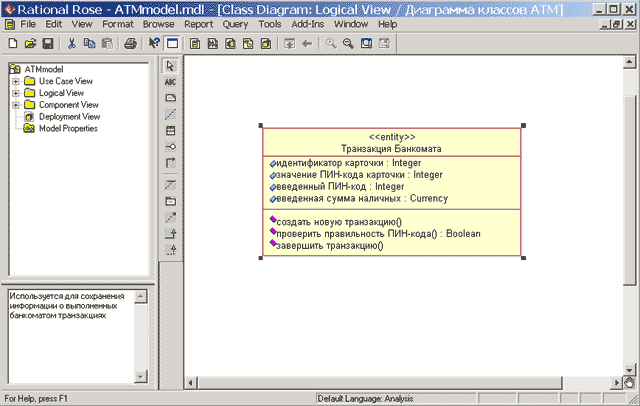

Фрагмент диаграммы классов модели банкомата после добавления атрибутов и операций для класса Транзакция банкомата

Рис. 5.6. Фрагмент диаграммы классов модели банкомата после добавления атрибутов и операций для класса Транзакция банкомата

Практические действия по добавлению атрибутов и операций для других классов, а также построение окончательной диаграммы классов для разрабатываемой модели банкомата будут рассмотрены в следующей лекции.
