Лекция 2:

Фигуры

Работа с группами

Группа в Microsoft Visio - это две или более фигур, которые работают как одно целое. Вместо того чтобы перемещать или изменять размер каждой фигуры, можно перетащить или изменить целую группу. Несмотря на то, что фигуры в группе работают как одна фигура, есть возможность работать с ними по отдельности, хотя отдельные фигуры группы защищены от некоторых видов изменений, например, удаления, отдельного от остальных фигур перемещения и др.

Для создания группы выполните следующие действия:

  1. Выделите все фигуры, включаемые в группу: щелкните первую выделяемую фигуру левой клавишей мыши; прижмите клавишу [Shift] на клавиатуре и выполните щелчки по остальным фигурам, включаемым в группу; затем отпустите клавишу [Shift].
  2. На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Группировать.

Для добавления дополнительного объекта в группу выполните действия:

  1. Выделите группу и добавляемый в нее объект.
  2. На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Добавить в группу.

Удаление объекта из группы:

  1. Выделите группу, выполнив по ней щелчок левой клавишей мыши, затем - объект в группе.
  2. На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Удалить из группы.

Для отмены группировки фигур выполните действия:

  1. Выделите группу, выполнив по ней щелчок левой клавишей мыши.
  2. На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Разгруппировать.

Задание 6

Измените схему, созданную при выполнении задания 5.

  1. Выделите в группу круг, шестиугольник и скругленный прямоугольник. Для этого:
    • Выделите фигуры.
    • На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Группировать.
  2. Добавьте к созданной группе соединительные линии. Для этого:
    • Выделите группу и соединительные линии.
    • На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Добавить в группу.
  3. Измените размер, положение группы, поверните группу.
  4. Удалите из группы круг. Для этого:
    • Выделите группу, затем выделите круг.
    • На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Удалить из группы.
  5. Попытайтесь подвигать круг.
  6. Отмените группировку фигур. Для этого:
    • Выделите группу.
    • На вкладке Главная в группе Упорядочить щелкните кнопку со списком Группировать, затем в открывшемся списке выберите команду Разгруппировать.
  7. Попытайтесь подвигать отдельные фигуры.
  8. Сохраните и закройте документ.

Поиск фигур для диаграмм

Чтобы быстро найти фигуру, установленную на локальном компьютере, выполните действия:

  1. В окне Фигуры щелкните Дополнительные фигуры, затем Поиск фигур.
  2. В появившемся поле Поиск фигур введите ключевое слово для поиска и щелкните кнопку Начать поиск, которая находится справа от поля поиска.

Чтобы быстро найти фигуру в Интернете, выполните действия:

  1. В окне Фигуры щелкните Дополнительные фигуры, затем найти фигуры в Интернете… В браузере откроется страница Поиск дополнительных фигур и наборов элементов - Visio - Office.com
  2. В поле Поиск: по всему сайту Office.com введите ключевое слово для поиска и щелкните кнопку Поиск справа от поля.

Задание 7

  1. Создайте новый документ.
  2. Найдите фигуры на локальном компьютере по ключевому слову "растения". Для этого:
    • В окне Фигуры щелкните Дополнительные фигуры, затем Поиск фигур.
    • В появившемся поле Поиск фигур введите ключевое слово для поиска - "растения" и щелкните кнопку Начать поиск, которая находится справа от поля поиска.
  3. Используя поиск фигур, постройте схему компьютерной сети (см. Рис. 2.27). Ключевые слова для поиска подберите самостоятельно.

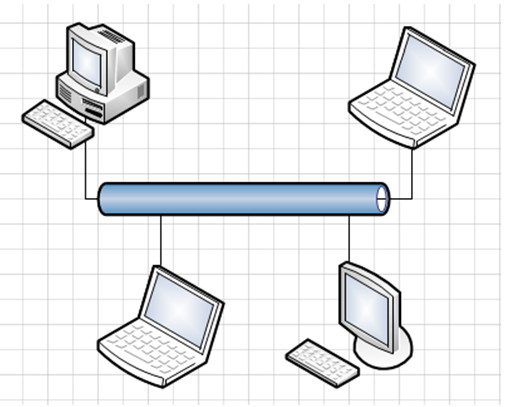

    Схема компьютерной сети

    Рис. 2.27. Схема компьютерной сети
  4. Сохраните документ под именем Компьютерная сеть. Закройте документ.
