Лекция 8:

Группировка, комбинирование и формирование

< Лекция 7 || Лекция 8: 123456 || Лекция 9 >

Практическое задание 99. "Мистерия"

  1. Постройте прямоугольник размером 30x29 мм и расположите его в координатах x = 100 мм и y = 199 мм.
  2. Постройте прямоугольник размером 28x27 мм и расположите его в координатах x = 100 мм и y = 199 мм. Установите скругление углов равным 15 (рис. 8.59).
  3. Постройте эллипс размером 25x25 мм и расположите его в координатах x = 100 мм и y = 200 мм.
  4. Выберите инструмент Pick (Выбор) () и повторно щелкните на построенном эллипсе, чтобы перейти в режим вращения.
  5. Переместите центр вращения в нижний квадрант эллипса.
  6. Создайте две копии эллипса и поверните их соответственно на 30 и –30° (рис. 8.61).
  7. Выделите крайние правый и левый эллипсы и объедините эти объекты ((для этого выполнить команду Arrange \Rightarrow Shaping \Rightarrow Weld (Расположение \Rightarrow Изменение формы \Rightarrow Объединить) или нажмите соответствующую кнопку на панели инструментов)).
  8. Выделите результат объединения и оставшийся эллипс и выполните команду Arrange \Rightarrow Shaping \Rightarrow Intersect (Расположение \Rightarrow Изменение формы \Rightarrow Пересечение) или нажмите соответствующую кнопку.
  9. Удалите исходные объекты, чтобы остался только результат пересечения (рис. 8.62).
  10. Постройте эллипс размером 17x17 мм и расположите его в координатах x = 100 мми y = 197 мм.
  11. Постройте эллипс размером 92x92 мм и расположите его в координатах x = 146 мм и y = 187,5 мм.
  12. Постройте эллипс размером 92x92 мм и расположите его в координатах x = 54 мм и y = 187,5 мм (рис. 8.63).
  13. Выделите большие эллипсы и объедините их (для этого выполните команду Arrange \Rightarrow Shaping \Rightarrow Weld (Расположение \Rightarrow Изменение формы \Rightarrow Объединить) или нажмите соответствующую кнопку на панели инструментов).
  14. Выделите результат объединения и оставшийся центральный эллипс и выполните команду Arrange \Rightarrow Shaping \Rightarrow Intersect (Расположение \Rightarrow Изменение формы \Rightarrow Пересечение) или нажмите соответствующую кнопку.
  15. Удалите исходные объекты, чтобы остался только результат пересечения (рис. 8.64).
  16. Залейте фигуры поочередно черным и белым цветами, чтобы получилось изображение, представленное на рис. 8.65.
Результат скругления углов прямоугольника

Рис. 8.59. Результат скругления углов прямоугольника
Перемещенный центр вращения

Рис. 8.60. Перемещенный центр вращения
Результат поворота копий эллипса

Рис. 8.61. Результат поворота копий эллипса
Результат пересечения объектов

Рис. 8.62. Результат пересечения объектов
Результат построения трех эллипсов

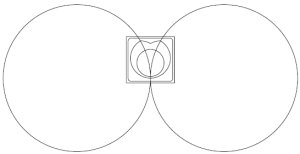

Рис. 8.63. Результат построения трех эллипсов
Результат пересечения

Рис. 8.64. Результат пересечения
Готовый логотип

Рис. 8.65. Готовый логотип

Практическое задание 100. "МоСвет"

  1. Постройте квадрат размером 5x5mm.
  2. Создайте копию квадрата и расположите оба объекта, как нарис. 8.66.
  3. С помощью строчного текста создайте надпись "МО".
  4. Установите следующие параметры форматирования:
    • гарнитура — Arial;
    • кегль — 24 пт.
  5. С помощью строчного текста создайте надпись "Свет".
  6. Установите следующие параметры форматирования:
    • гарнитура — Arial;
    • кегль — 17 пт.
  7. Расположите надписи следующим образом (рис. 8.67).
  8. Выделите надписи и превратите их в кривые ( Arrange \Rightarrow Convert To Curves (Расположение \Rightarrow Преобразовать в кривые)).
  9. Выберите инструмент Shape (Форма) (), выделите все узлы надписи "МО" и нажмите кнопку Convert Line To Curve (Преобразовать прямую в кривую). Сделайте все узлы глдакими (кнопка Make Node Smooth (Сделать узлы гладкими)).
  10. Аналогичным образом поступите с надписью "Свет" (рис. 8.68).
  11. Выделите надпись "МО" и левый квадрат и выполните команду Arrange \Rightarrow Shaping \Rightarrow Intersect (Расположение \Rightarrow Изменение формы \Rightarrow Пересечение) или нажмите соответствующую кнопку.
  12. Установите для фигуры результата пересечения белый цвет заливки.
  13. Выделите левый квадрат, выполните команду меню Arrange \Rightarrow Order \Rightarrow To back (Расположение \Rightarrow Порядок \Rightarrow На задний план) и установите для квадрата черный цвет заливки (рис. 8.69).
  14. Выделите надпись "Свет" и правый квадрат и выполните комнаду Arrange \Rightarrow Shaping \Rightarrow Intersect (Расположение \Rightarrow Изменение формы \Rightarrow Пересечение) или нажмите соответствующую кнопку.
  15. Выделите правый квадрат, выполните команду Arrange \Rightarrow Order \Rightarrow To back (Расположение \Rightarrow Порядок \Rightarrow На задний план) и установите для квадрата черный цвет заливки (рис. 8.70).
Расположение объектов

Рис. 8.66. Расположение объектов
Надписи

Рис. 8.67. Надписи
Преобразование надписи «Свет»

Рис. 8.68. Преобразование надписи «Свет»
Черный квдрат на заднем плане

Рис. 8.69. Черный квдрат на заднем плане
Готовый логотип

Рис. 8.70. Готовый логотип

Изменение формы объектов

После выполнения некоторых команд меню Arrange \Rightarrow Shaping (Расположение \Rightarrow Изменение формы объектов) на экране отображается только итоговая фигура. Однако очень часто необходимо, чтобы оставались также исходные объекты. В таких случаях удобно использовать пристыковываемое окно Shaping (Изменение формы) (рис. 8.71).

Чтобы открыть данное пристыковываемое окно, необходимо выполнить команду меню Arrange \Rightarrow Shaping \Rightarrow Shaping (Расположение \Rightarrow Изменение формы \Rightarrow Изменение формы).

Вариант изменения формы выбирают из раскрывающегося списка (рис. 8.72).

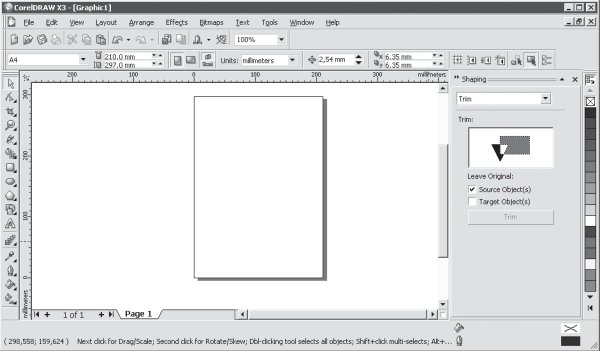

Пристыковываемое окно Shaping (Изменение формы)

Рис. 8.72. Пристыковываемое окно Shaping (Изменение формы)

При выборе в данном списке пункта Weld (Объединить), Trim (Исключение) или Intersect (Пересечение) внизу пристыковываемого окна отображается область Leave Original (Оставить исходные):

  • Source Object(s) (Исходные объекты);
  • Target Object(s) (Целевые объекты).
Раскрывающийся список с вариантами изменения формы

Рис. 8.72. Раскрывающийся список с вариантами изменения формы

Объекты, участвующие в данном процессе, делятся на исходные и целевые. Целевой, итоговый объект выбирают в последнюю очередь, а все остальные объекты, которые выбираются в первую очередь, являются исходными. Установка соответствующих флажков позволяет получить не только результирующую фигуру, но и оставить те объекты, которые участвовали в изменении формы.

Выводы

Рассмотренные в данной лекции методы группировки, комбинирования и изменения формы можно использовать для построения контура сложной фигуры из простых объектов.

В большинстве случаев операции, основанные на логическом исключении (вычитании), являются единственным способом создания сложных фигур, имеющих полости (просветы) внутри.
