Лекция 3:

Геометрические примитивы

< Лекция 2 || Лекция 3: 123456 || Лекция 4 >

Практическое задание 21. "Спецстрой"

Для построения логотипа компании "Спецстрой", специализирующейся на продаже строительных инструментов, оборудования и материалов, воспользуемся треугольниками. С их помощью создадим стилизованные заглавные буквы слов, образующих название компании, — СС.

  1. Постройте треугольник размером 60x30 мм и расположите его в координатах x = 70 мм, y = 100 мм. Цвет заливки — черный, цвет контура — нет.
  2. Постройте еще один треугольник размером 44x22 мм и расположите его в координатах x = 70 мм, y = 99,2 мм. Цвет заливки — белый, цвет контура — нет.
  3. Создайте копию белого треугольника. Установите для нее размер 20x10 мм и расположите в координатах x = 87 мм, y = 93,2 мм (рис. 3.40).
  4. Выделите все элементы изображения и создайте их копию. Зеркально отразите объект по вертикали, сверху вниз, и задайте для полученного элемента координаты x = 70 мм, y = 65 мм (рис. 3.41).
Преобразованный объект

Рис. 3.40. Преобразованный объект
Логотип компании "Спецстрой"

Рис. 3.41. Логотип компании "Спецстрой"

Практическое задание 22. "Девочка" и "Мальчик"

Знаки "девочка" и "мальчик", использующиеся для обозначения мест общественного пользования, также строятся на основе треугольников. Для создания таких знаков выполните следующие действия.

  1. Постройте треугольник размером 42x42 мм и расположите его в координатах x = 80 мм, y = 160 мм. Цвет заливки — черный, цвет контура — черный.
  2. Постройте треугольник размером 20x15 мм и расположите его в координатах x = 80 мм, y = 190 мм. Цвет заливки — черный, цвет контура — черный. Выполните вертикальное зеркальное отображение объекта (сверху вниз) (рис. 3.42).
  3. Если вы выберете больший треугольник и зеркально отразите его вертикально, сверху вниз, то изображение примет вид, представленный на рис. 3.43.
"Девочка"

Рис. 3.42. "Девочка"
"Мальчик"

Рис. 3.43. "Мальчик"

Инструмент Star (Звезда)

В новой версии программы CorelDRAW X3 существует два инструмента по работе с объектами в виде звезд: Star (Звезда) и Complex Star (Сложная звезда). Основным отличием объектов, полученых построением с помощью инструмента Star (Звезда), от объектов, построенных инструментом Complex Star (Сложная звезда), является то, что они не имеют самопересечений, в то время как для объектов Complex Star (Сложная звезда) это качество является определяющим (рис. 3.44).

Чтобы применить инструмент Star (Звезда), необходимо выполнить такие действия.

  1. Выбрать инструмент Star (Звезда) ().
  2. Расположить указатель мыши на рабочей области.
  3. Нажать основную кнопку мыши и, не отпуская ее, перетащить мышь, тем самым создавая объект — звезду.
  4. Закончить создание звезды освобождением кнопки мыши.
Объекты, полученные с помощью инструмента Star (Звезда) (слева) и Complex Star (Сложная звезда) (справа)

Рис. 3.44. Объекты, полученные с помощью инструмента Star (Звезда) (слева) и Complex Star (Сложная звезда) (справа)
СОВЕТ.Если при создании объекта с помощью инструмента Star (Звезда) удерживать на клавиатуре клавишу Ctrl, то итоговая фигура будет представлять собой правильную звезду. Удерживание клавиши Shift позволяет строить звезду от центральной точки в стороны, а не по диагонали.

При активном инструменте Star (Звезда) на панели свойств отображаются параметры, представленные на рис. 3.45.

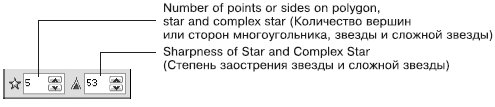

Панель свойств при активном инструменте Star (Звезда)

Рис. 3.45. Панель свойств при активном инструменте Star (Звезда)

Данные параметры определяют внешний вид итогового объекта.

  • Number of points or sides on polygon, star and complex star (Количество вершин или сторон многоугольника, звезды или сложной звезды).
  • Sharpness of Star and Complex Star (Степень заостренности звезды и сложной звезды). Если задать значение данного параметра равным 1, то звезда превратится в обычный многоугольник (рис. 3.46).

Существует также возможность изменения внешнего вида этих фигур вручную, свободным движением указателя мыши. Для этого следует воспользоваться контрольными узловыми точками, расположенными на вершинах и на серединах отрезков, соединяющих вершины (рис. 3.47).

Примеры пятиконечной звезды с различной остротой углов (1, 50 и 99)

Рис. 3.46. Примеры пятиконечной звезды с различной остротой углов (1, 50 и 99)
Контрольные узловые точки звезды

Рис. 3.47. Контрольные узловые точки звезды

Чтобы изменить внешний вид звезды с помощью мыши, выполните следующие действия.

  1. Выделите требуемую звезду.
  2. Выберите инструмент Shape (Форма) ().
  3. Наведите указатель мыши () на одну из контрольных точек.
  4. Когда указатель примет вид, нажмите основную кнопку мыши и, не отпуская ее, перетащите мышь, придавая объекту требуемый вид.
  5. Отпустите кнопку мыши.
ПРИМЕЧАНИЕ.При перетаскивании контрольных точек изменяется положение всех симметричных ей контрольных точек, то есть если вы изменяете положение одной вершины, то симметрично перемещаются и все остальные.
