Лекция 6:

Массивы

Системы линейных уравнений

Рассмотрим систему из n линейных уравнений с n неизвестными:

a_{1,1}x_1+a_{1,2}x_2+\ldots+a_{1,n}x_n=b_1\\ a_{2,1}x_1+a_{2,2}x_2+\ldots+a_{2,n}x_n=b_2\\ \ldots\\ a_{n,1}x_1+a_{n,2}x_2+\ldots+a_{n,n}x_n=b_n ( 6.8)

В матричном виде эта система записывается намного элегантнее:

A*x=b ( 6.9)

Здесь вектор неизвестных x рассматривается как столбец - прямоугольная матрица размерности n*1. Аналогичный вид имеет вектор правых частей b системы уравнений. В матричном виде условие существования решения системы линейных уравнений 6.8 и нахождение самого решения формулируется совсем просто. Для существования решения необходимо и достаточно, чтобы определитель матрицы A был отличен от нуля. Тогда у матрицы A существует обратная матрица A^{-1}. Для нахождения решения системы умножим обе части уравнения 6.9 на A^{-1}. Тогда получим:

A^{-1}*(A*x) = A^{-1}*b\quad \to(A^{-1}*A)*x = A^{-1}*b\quad	\to(E)*x = A^{-1}*b\quad \to x = A^{-1}*b ( 6.10)

Для нахождения решения системы линейных уравнений, матрица которой имеет определитель, отличный от нуля, достаточно вычислить обратную матрицу и умножить ее на вектор правых частей системы уравнений.

Если нужно решить m систем линейных уравнений с одной и той же матрицей A, но с разными правыми частями, то обратную матрицу достаточно вычислить один раз. В матричном виде решение m систем линейных уравнений

A*X = B

задается соотношением:

X = A^{-1}*B

Здесь B - прямоугольная матрица размерности n*m, каждый столбец которой представляет вектор правых частей одной системы уравнений. Соответствующий столбец матрицы X дает решение этой системы. Что произойдет, если в качестве матрицы B рассмотреть единичную матрицу? Очевидно, что тогда матрица X будет представлять собой обратную матрицу A^{-1}. Несмотря на кажущуюся очевидность соотношения A^{-1} = A^{-1}*E, в нем есть определенный смысл, который постараюсь сейчас прояснить. Три задачи - вычисление определителя, решение системы линейных уравнений, нахождение обратной матрицы - имеют одинаковую вычислительную сложность и требуют, если не применять специальные алгоритмы, выполнения порядка n^3 операций умножения и сложения. Если посмотреть на соотношение 6.10, то кажется, что решить систему уравнений несколько сложнее, чем вычислить обратную матрицу, поскольку нужно вначале найти обратную матрицу, а затем умножить ее на вектор правых частей b. Однако реальный алгоритм, рассматриваемый ниже и находящий решение системы, вычислительно проще, чем тот же алгоритм, находящий обратную матрицу. Для такого алгоритма найти обратную матрицу - это все равно, что решить n систем линейных уравнений с одной и той же матрицей A в левой части, используя матрицу E в качестве правых частей.

Алгоритм Гаусса

Рассмотрим сейчас алгоритм Гаусса, позволяющий найти решение всех интересующих нас задач - вычислить определитель матрицы, решить m систем линейных уравнений, найти обратную матрицу. Построим вначале расширенную матрицу AB, состоящую из двух клеток:

AB=||\begin{array}{cc}A&B\end{array}||

Матрица B, дополняющая матрицу A, зависит от того, какую задачу предполагается решить. Если нужно вычислить только определитель матрицы A, то расширенная матрица совпадает с исходной и матрица B в этом случае отсутствует. Если нужно решить одну систему линейных уравнений, то матрица B состоит из одного столбца - правых частей системы уравнений. Если нужно решить m систем уравнений, то матрица B состоит из m векторов, каждый из которых задает правые части своей системы уравнений. Если нужно найти обратную матрицу, то матрица B задается единичной матрицей E.

После того, как построена расширенная матрица, вся специфика конкретной задачи теряется - над расширенной матрицей выполняются одни и те же действия с параллельным вычислением определителя матрицы A. В чем суть этих действий? Над матрицей AB последовательно выполняются элементарные преобразования - деление элементов строки на число, что изменяет величину определителя, и вычитание из одной строки матрицы другой строки, умноженной на некоторое число. Цель наших действий состоит в том, чтобы в расширенной матрице AB клетку A преобразовать в единичную матрицу E. Поскольку каждое элементарное действие можно рассматривать, как умножение слева на некоторую матрицу, совокупность преобразований, переводящая A в E, эквивалентна умножению слева на матрицу A^{-1}. Но это означает также, что эти преобразования переводят клетку B в матрицу A^{-1}*B, что и дает решение исходных задач. Поскольку в результате преобразования A переходит в единичную матрицу, определитель которой известен и равен 1, а для каждого преобразования известно, как меняется величина определителя, параллельно вычисляется и величина определителя исходной матрицы A.

Рассмотрим на простом примере матричный вид элементарных операций. Пусть элементарная операция состоит в том, что к первой строке прибавляется вторая строка, умноженная на число q. Это действие эквивалентно умножению почти единичной матрицы на исходную матрицу:

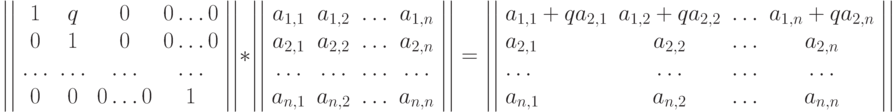

\left|\left|\begin{array}{cccc}1&q&0&0\ldots0\\ 0&1&0&0\ldots0\\ \ldots&\ldots&\ldots&\ldots\\ 0&0&0\ldots0&1\end{array}\right|\right| * \left|\left|\begin{array}{cccc}a_{1,1}&a_{1,2}&\ldots&a_{1,n}\\ a_{2,1}&a_{2,2}&\ldots&a_{2,n}\\ \ldots&\ldots&\ldots&\ldots\\ a_{n,1}&a_{n,2}&\ldots&a_{n,n}\end{array}\right|\right| = \left|\left|\begin{array}{lccc}a_{1,1}+qa_{2,1}&a_{1,2}+qa_{2,2}&\ldots&a_{1,n}+qa_{2,n}\\ a_{2,1}&a_{2,2}&\ldots&a_{2,n}\\ \ldots&\ldots&\ldots&\ldots\\ a_{n,1}&a_{n,2}&\ldots&a_{n,n}\end{array}\right|\right|

Матрица, задающая элементарную операцию, отличается от единичной матрицы тем, что у нее в первой строке на втором месте стоит число q, а не ноль. Если бы к первой строке прибавлялась не вторая строка, а строка с номером j, то число q стояло бы не на втором месте, а в позиции j. Если строка j прибавляется не к первой строке, а к строке с номером i, то число q появлялось бы в i-ой строке матрицы.

Рассмотрим теперь возможную реализацию алгоритма Гаусса:

public void Gauss(double[,] M)
        {
            det = 1;
            int n = M.GetLength(0);
            int m = M.GetLength(1);
            double d =0,r=0;
            for (int i = 0; i < n; i++)
            {
                //Приведение столбца i  к единичному вектору
                d = M[i, i]; det *= d;
                //деление на диагональный элемент: M[i,i]теперь = 1;
                for (int k = 0; k < m; k++)
                    M[i, k] /= d;
                //Элементарная операция: сложение строк
                for (int j=0; j<n; j++)
                {
                   //К строке j прибавляется строка i, умноженная на r
                    //В результате M[j,i]=0
                    if(j!=i)
                    {
                        r=-M[j,i];
                        for (int k = 0; k < m; k++)
                            M[j, k] += r * M[i, k];
                    }
                }
            }

Аргументом метода является расширенная матрица M = ||A  B||. В результате работы метода матрица M приобретает вид: ||E  A^{-1}*B||. В зависимости от того, как задана матрица B, находится решение одной системы уравнений, нескольких систем или вычисляется значение обратной матрицы. Параллельно в переменной det формируется значение определителя матрицы A.

Алгоритм Гаусса в том виде, как он выше рассмотрен, не всегда обеспечивает получение результата. Действительно, пусть в матрице А элемент a[1,1] равен нулю. Тогда при выполнении элементарных операций в процессе преобразования матрицы А к единичной матрице Е возникнет ошибка уже на первом шаге при делении первой строки на элемент a[1,1]. Однако равенство нулю диагонального элемента вовсе не означает, что определитель матрицы равен нулю (если речь не идет о диагональной матрице) или что для нее не существует обратной матрицы.

Возможны различные модификации рассматриваемого алгоритма, исправляющие ситуацию.

Алгоритм с выбором первого ненулевого элемента

В случае, когда а[i, i] равно нулю, алгоритм ищет первую строку ниже i-й, в которой элемент a[i, j] не равен нулю. Эта строка добавляется к строке i, что гарантирует возможность деления на а[i, i].

Алгоритм с выбором главного элемента в столбце

Прежде чем приводить столбец к единичному виду, алгоритм ищет в столбце максимальный по модулю элемент и меняет местами строку i и строку j, в которой находится максимальный элемент. При обмене строк может измениться знак определителя матрицы.

Алгоритм с выбором главного элемента во всей матрице

На каждом шаге приведения очередного столбца к диагональному виду в еще не приведенной матрице отыскивается максимальный элемент и меняются местами не только строки, но и столбцы матрицы, ставя максимальный элемент в позицию а[i, i]. Этот прием гарантирует отсутствие переполнения при выполнении операции деления. Гарантируется также, что при умножениях не будет получено слишком большое число, поскольку деление на максимальный элемент с последующим умножением на один из элементов приводит к тому, что элементы преобразованной матрицы не увеличиваются по модулю. Однако ничто не дается даром. Выбор главного элемента, перестановка строк и столбцов, необходимость обратной перестановки в конце вычислений - все это усложняет алгоритм. Как правило, страдает и точность вычислений, особенно для плохо обусловленных матриц. Все модификации алгоритма стоит применять тогда, когда в основной схеме возникла исключительная ситуация, требующая корректировки алгоритма. Обработчик исключительной ситуации при делении на ноль, возникновении переполнения, потере значащих цифр может вызывать модифицированный вариант алгоритма в надежде получить решение, когда отказывается работать основная схема.

Замечу, что никакая модификация не может помочь найти обратную матрицу, если она не существует и определитель матрицы действительно равен нулю. В этом случае, например, все элементы в столбце, начиная с диагонального и ниже его, будут равны нулю. Это и будет означать, что определитель матрицы равен нулю, обратная матрица и решение системы уравнений не существует.

Интерполяционный полином, определитель Вандермонда и обусловленность матриц

Вернемся к задаче построения интерполяционного полинома, проходящего через заданное множество точек. Напомню, заданы своими координатами (x_0, y_0), …(x_n, y_n) точки, через которые должен пройти полином степени n. Требуется найти коэффициенты a_0, …a_n этого полинома. Ранее был рассмотрен алгоритм Лагранжа, позволяющий построить этот полином. Нетрудно понять, что существует прямое решение этой задачи, состоящее в построении системы линейных уравнений для нахождения неизвестных коэффициентов полинома. В матричном виде эта система уравнений имеет вид:

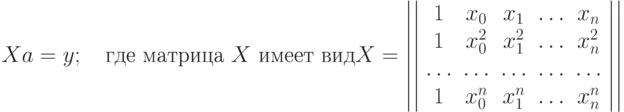

Xa=y;\quad\text{где матрица }X\text{ имеет вид}\\ X=\left|\left|\begin{array}{ccccc}1&x_0&x_1&\ldots&x_n\\ 1&x_0^2&x_1^2&\ldots&x_n^2\\ \ldots&\ldots&\ldots&\ldots&\ldots\\ 1&x_0^n&x_1^n&\ldots&x_n^n\end{array}\right|\right|

Матрица X называется матрицей Вандермонда, а ее определитель - соответственно, определителем Вандермонда. Этот определитель вычисляется достаточно просто:

D(X)=\prod\limits_{j>i}(x_j-x_i)

Он равен произведению разностей координат точек, где произведение берется по всем j, большим i. Очевидно, что определитель будет отличен от нуля, если у точек нет совпадающих координат x. Этот факт отмечался и при рассмотрении полинома Лагранжа, когда говорилось, что множество точек "не имеет возвратов".

Когда определитель матрицы равен нулю, то, как уже говорилось, не существует обратной матрицы и нельзя найти решение системы линейных уравнений. Для системы линейных уравнений это означает, что уравнения в ней являются линейно зависимыми и одно из них представляет линейную комбинацию других уравнений. Такая система не обладает полной информацией и не может использоваться для однозначного нахождения решения.

На практике часто возникает ситуация, когда матрица системы появляется в результате измерений, ее элементы представляют не точные значения, а содержат ошибки измерений. Здесь система уравнений может иметь определитель, отличный от нуля, но быть "почти" линейно зависимой в пределах ошибок измерений. В таких случаях формально найденное решение может быть далеким от "истинного" решения. Как правило, матрица подобных систем является плохо обусловленной, а сама система уравнений называется неустойчивой. Дадим более точное определение. Матрица А называется плохо обусловленной, а система уравнений - неустойчивой, если малым изменениям элементов прямой матрицы соответствуют большие изменения в обратной матрице. Понятно, что если обратная матрица вычислена с большими ошибками, то и решение системы содержит ошибки такого же порядка.

Если матрица А плохо обусловлена, то и обратная к ней также является плохо обусловленной матрицей. Во сколько раз могут возрастать ошибки в элементах прямой матрицы при ее обращении? Примерный ответ на это дают "числа обусловленности" матрицы. Предлагаются различные количественные меры обусловленности матриц. Одной из таких мер является М-число обусловленности Тьюринга:

M-\text{число}=\frac{1}{n}M(A)*M(A^{-1});\quad\text{где}\\ M(A)=n*\max\limits_{i,j}\left|A_{i,j}\right|\text{ - норма матрицы}

Матрица Вандермонда - потенциальный кандидат на плохую обусловленность. Если посмотреть на ее структуру, то видно, что для ее элементов во многих случаях характерен большой размах - отношение между максимальным и минимальным элементом велико. Действительно, пусть, например, максимальная по модулю координата x_n имеет значение 100, а степень полинома n равна 6. Это довольно скромные цифры, но уже в этом случае минимальный элемент матрицы равен 1, а максимальный - 10^{12}. Примерно такой же размах будет и у элементов обратной матрицы. Ее максимальный элемент будет примерно равен 1, а минимальный - (max a_{i,j})^{-1}, так что число обусловленности M будет примерно равно 10^{12}. При наличии небольших ошибок в измерении координат ошибки в определении значений полинома в точках, отличных от измеряемых, могут многократно возрастать. По этой причине интерполяционный полином еще можно применять внутри интервала измерений, но не рекомендуется использовать в задачах экстраполяции.

Проект
  • 48. Построить проект, включающий построение интерфейса пользователя и класса LinAlgebra. Методы класса должны реализовать все алгоритмы, рассмотренные в этом разделе. Интерфейс пользователя должен позволять пользователю решать основные задачи, возникающие при работе матрицами, определителями, системами линейных уравнений.
